频率可调的带通滤波器(μA748)

2017-11-13 11:56

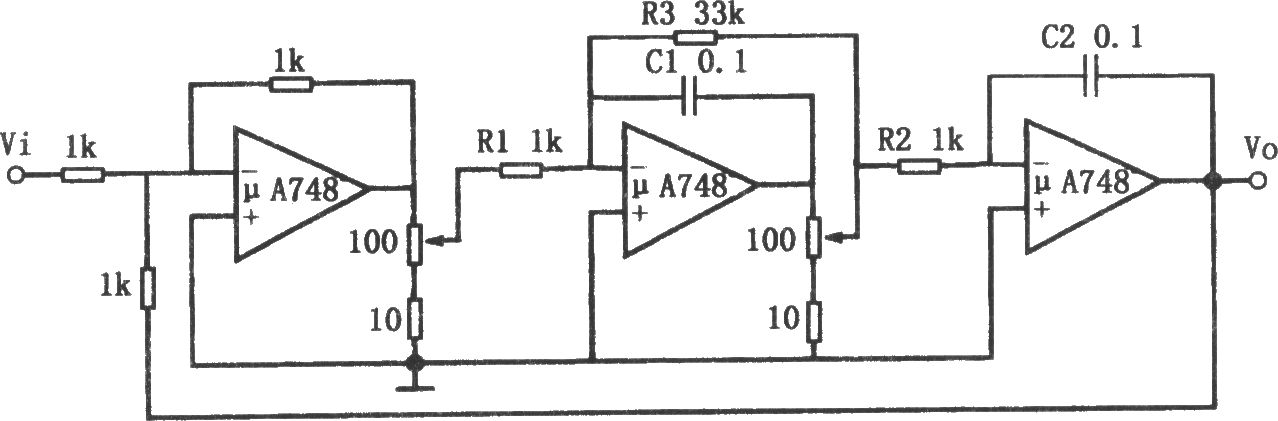

频率可调的带通滤波器(μA748)如图所示为频率可调的带通滤波电路。该滤波器的谐振频率可以通过同轴电位器进行调节,而且在调节频率时其Q值基本保持不变。图中有 源带通滤波器的Q值约为30,谐振频率可以从150Hz变到1.5kHz,在上述频率变化范围内,Q值变化低于5%。为了便于计算,将电位器旋至上端,这时滤波器的谐振频率f0和带宽B为: 频率可调的带通滤波器(μA748)改变电位器的位置相当于加入一分压器,于是减小了通过R1、R2和R3的电流,因此可以认为等效地增加了R1、R2和R3的阻值。随着电位器的改变,滤波器的频带和谐振频率将会改变,而电路Q值大致维持不变,这是因为R1、R2和R3变化相同。改变电容C1的值可以改变滤波器的工作频率,但是频宽的可调范围不大。
