KC05适用于双向可控硅或反并联可控硅线路的交流相位控制。具有锯齿波线性好、移相范围宽、控制方式简单、易于集中控制、有交互保护、输出电流大等优点。是交流调光、调压的理想电路。同样也适用于半控或全控桥式线路的相位控制。 电参数如下： 电源电压：外接直流电压 15V，允许波动±5％(±10％功能正常)。 电源电流：≤l2mA。 同步电压：≥l0V。 同步输入端允许最大同步电流：3mA(有效值)。 移相范围：≥l70°(同步电压30V，同步输入电阻10kΩ)。 移相输入端偏置电流≤l0µA。 锯齿波幅度：≥7～8.5V。 输出脉冲： a．脉冲宽度：l00µs～2 ms(通过改变脉宽阻容元件达到)。 b．脉冲幅度：>13V。 C．最大输出能力：200mA(吸收脉冲电流)。 d．输出反压：BVceo≥l8V(测试条件：Ie=100µA 允许使用环境温度：-l0～70℃。

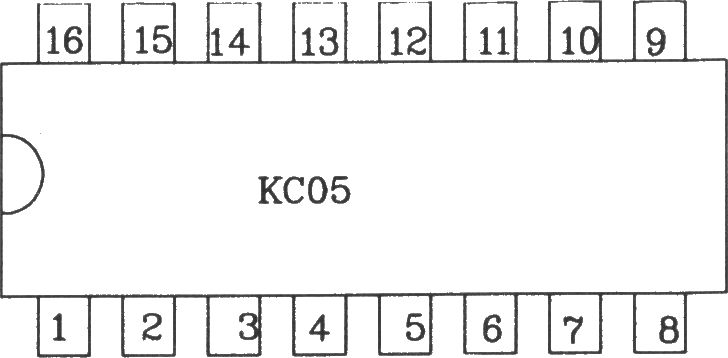

KC05引脚图 KC05是由同步检波、锯齿波形成电路、电流综合比较放大电路、功率放大电路和失交保护电路等部分组成。 对不同的同步电压同步限流电阻可以按下式计算：

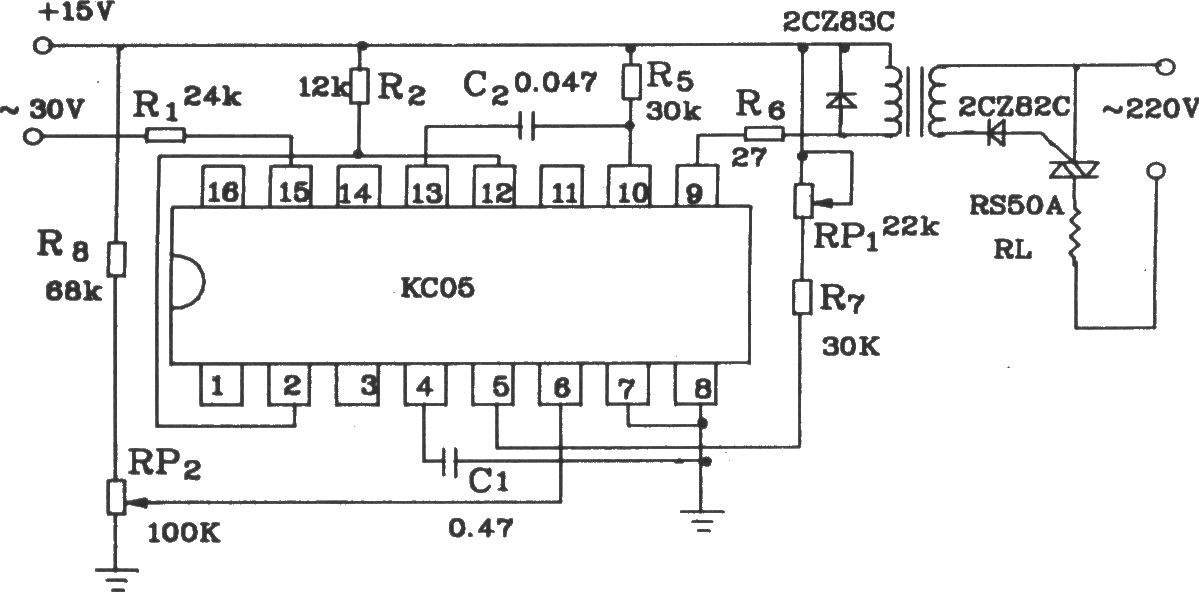

KC05的应用电路

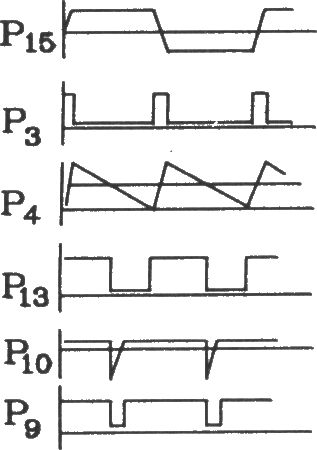

KC05各点波形
