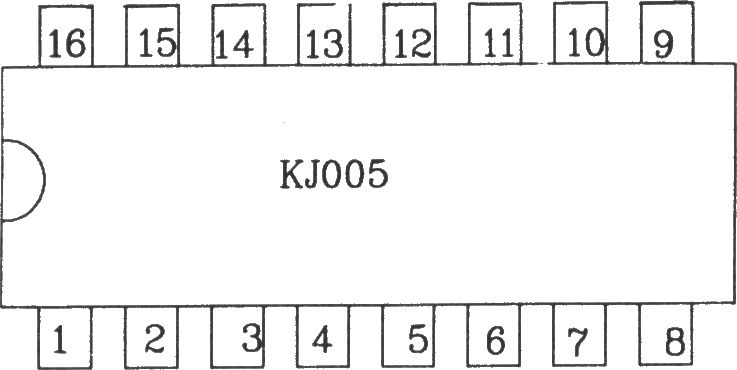

KJ005 KJ005是KJ006的一种特殊情况。没有白生电源,不能直接用于交流供电的场合。该器件主要适用于双向可控硅或反并联可控硅线路的交流相位控制。需外加同步信号和外接直流工作电源。具有锯齿波线性好、移相范围宽、控制方式简单、有交互保护、输出电流大等优点。是交流调光、调压的理想器件。同样也适用于半控或全控桥式线路的相位控制。 电参数如下: 电源电压:外接直流电压 15V,允许波动±5%(±10%功能正常)。 电源电流:≤l2mA。 同步电压:≥l0V。 同步输入端允许最大同步电流:6mA(有效值)。 移相范围:≥l70°(同步电压220V,同步输入电阻51kΩ)。 移相输入端偏置电流≤l0μA。 锯齿波幅度:≥7~8.5V。 输出脉冲: a.脉冲宽度:l00μs~2ms(通过改变脉宽阻容元件达到)。 b.脉冲幅度:>13V(电源电压l5V时)。 c.最大输出能力:l00mA(吸收脉冲电流)。 d.输出反压:BVceo≥18V(测试条件:Ie≤l00μA)。 正负半周脉冲相位不均衡度≤±3°。 KJ005采用双列直插l6脚封装,如下图所示。
对不同的电网电压,KJ005电路同步限流电阻Rl的选择按下式计算:

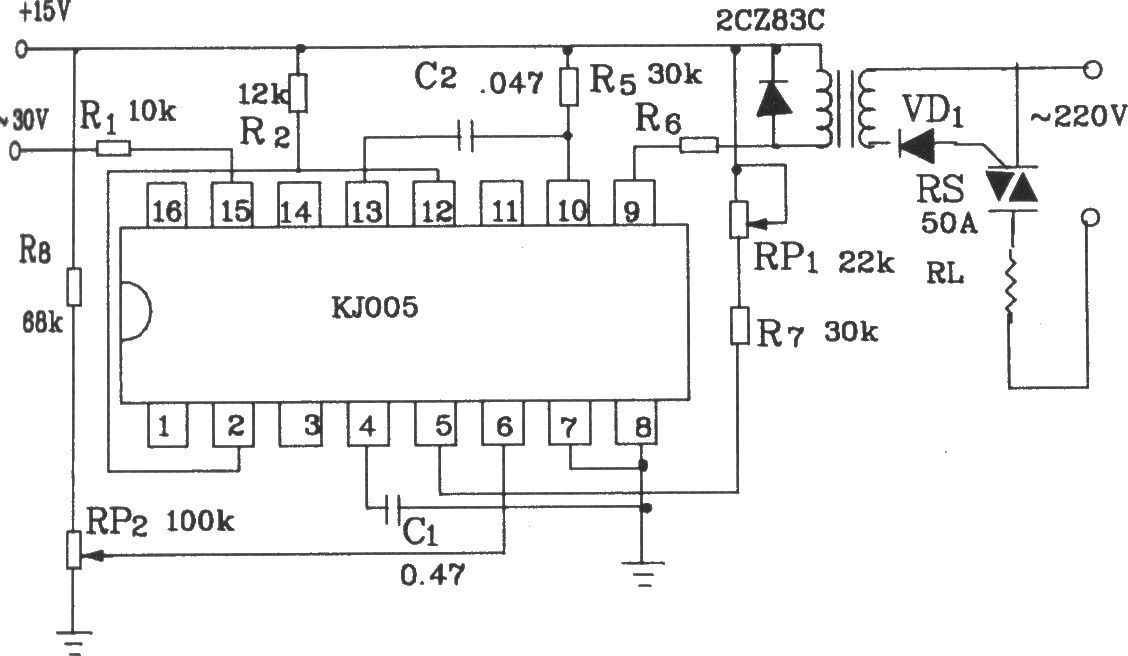

KJ005外电路接线图:

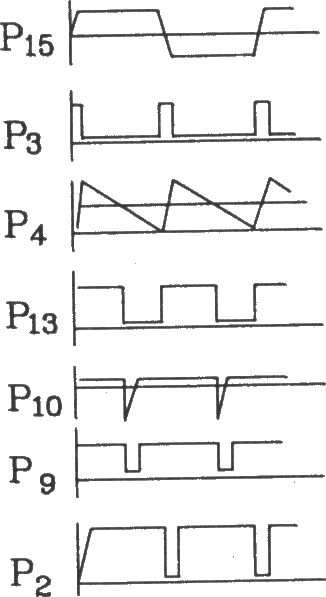

KJ005各点波形图:

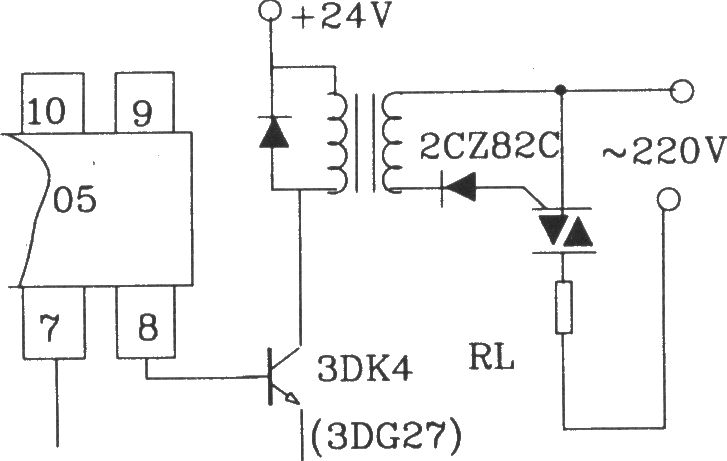

在输出电流需扩大时,接法如下图所示:
输出电流需扩大时的接线图
