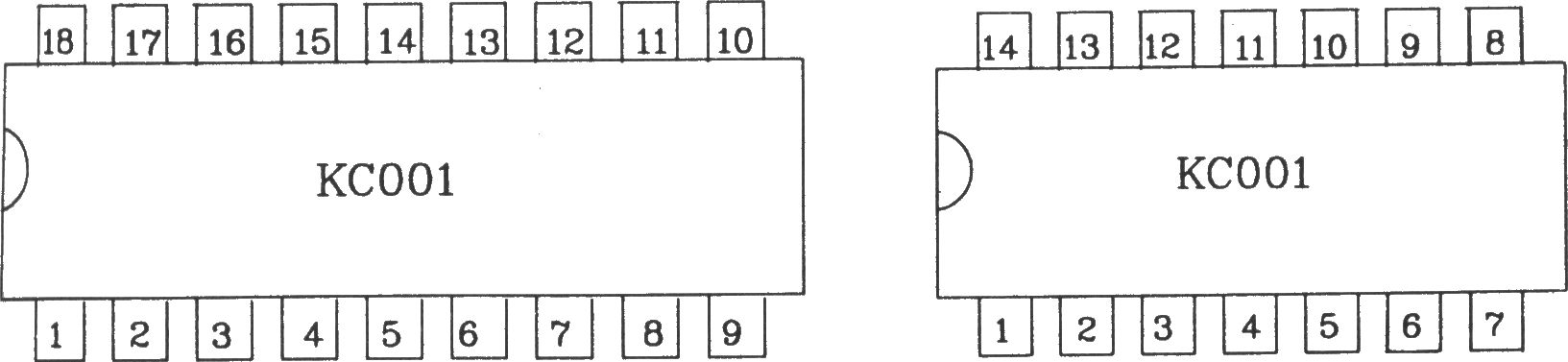

KJ001 可控硅移相触发器KJOOl主要用于单相、三相半控桥式供电装置中作移相触发器之用 它具有温漂小，移相线性好，宽脉冲触发等优点。 电参数如下： 电源电压：直流 15V，-l5V，允许波动±5％(±10％功能正常)。 电源电流：正电流≤15mA，负电流≤10 mA。 同步电压：交流10V。 移相范围： a．≥l50°(同步电压l0V)。 b．≥210°(二相同步电压，10V分别输入时)。 锯齿波幅度：≥10V(幅度以锯齿波出现平顶为准)。 输出脉冲： a．脉冲宽度：l0μs～3.3ms(改变脉宽电容达到)。 b．脉冲幅度：>13V(输出接lkfl电阻负载)。 c．最大输出能力：l5mA(吸收电流)。 d．输出反压：BCceo≥18V(测试条件：Ie≤20衅)。 移相线性误差：≤l％。 同步输入端反压：≥15V。 同步输入端允许最大同步电流：6mA(有效值)。 KJ001采用两种封装形式：双列直插l8脚封装和双列直插l4脚封装，如下图所示。

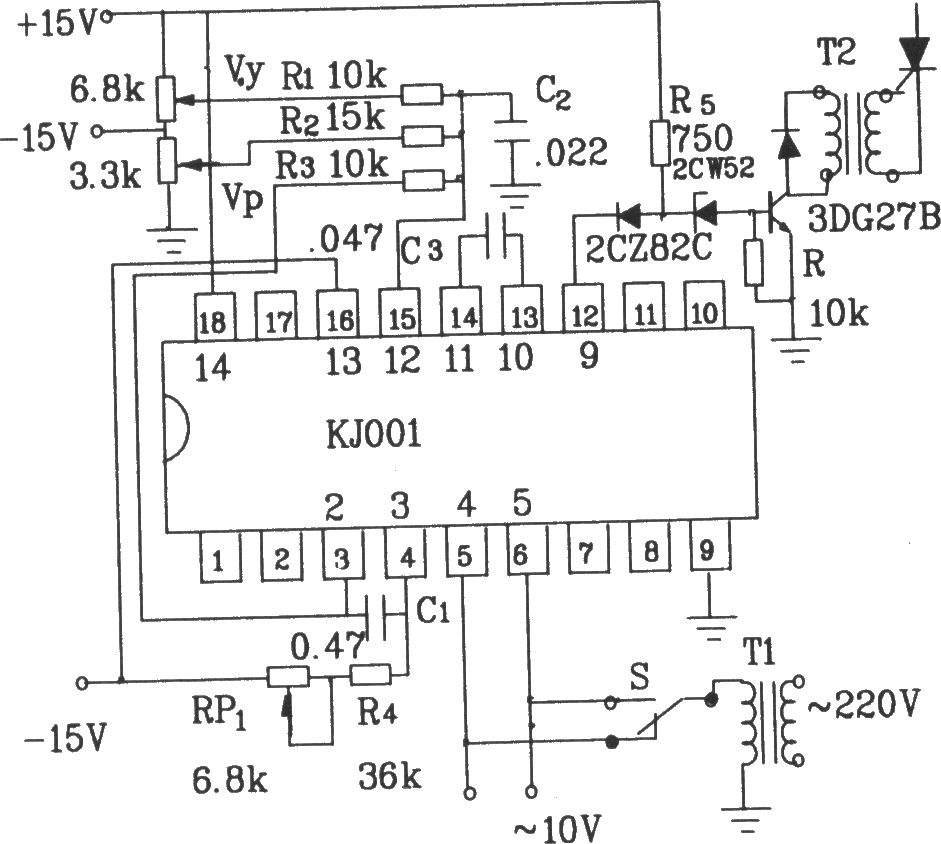

KJ001的典型应用电路图:

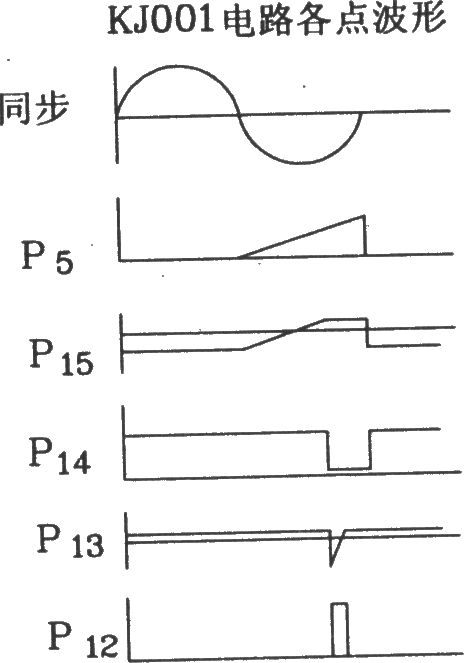

KJ001电路各点波形:

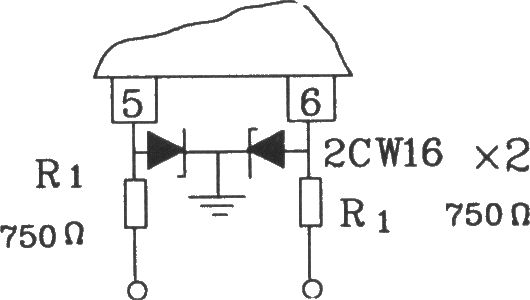

当同步信号为二相同步输入时的接线如下图所示:
