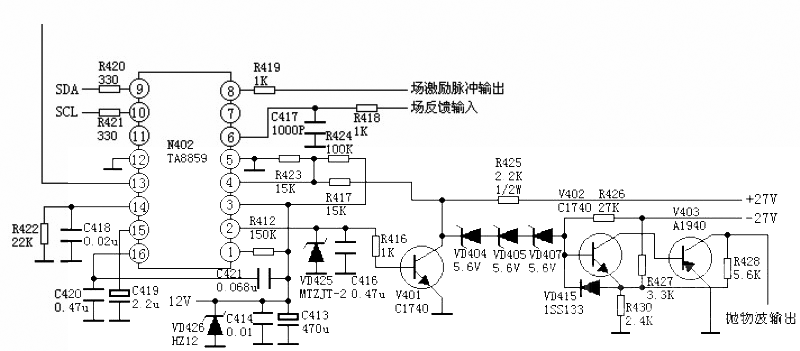

TA8859枕校电路

2017-11-17 16:01
场激励脉冲输入 TA8859枕校电路场激励脉冲信号直接加到N402(TA8859)的(13)脚,触发内部单稳态触发器,产生脉冲宽度恒定的场频脉冲,经整形后去控制场锯齿波形成电路,使N402(15)脚外接锯齿波形成电容C418恒流充电,形成锯齿波电流。锯齿波的幅度和充电速度受N402的AGC电路的控制,以满足50Hz/60Hz的需要。锯齿波形成电路产生的锯齿波在N402内部经一系列线性校正后,从(8)脚输出场激励脉冲。 N402(TA8859)的(2)脚输出的抛物波电压,经V401~V403放大后,从V403的集电极输出抛物波,送到行偏转线圈,从而改变了流过行偏转线圈中的电流,即完成了东/西枕形失真的校正。东/西枕形失真的校正量需进入总线调整状态,对总线进行调整。 1脚:3.7V——高压稳定检测输入端 2脚:1.1V——东西枕校抛物波输出端 3脚:12.0V—— 12V电压输入端 4脚:5.5V——东西枕校反馈输入端 5脚:0V——地 6脚:4.2V——场扫描反馈输入端 7脚:0V——空脚 8脚:2.1V——场锯齿波电压输出端 9脚:4.8V——总线数据线连接端 10脚:4.8V——总线时钟线连接端 11脚:0V——空脚 12脚:0V——地 13脚:4.4V——场激励脉冲信号输入端 14脚:3.8V——脉冲整形外接滤波器端 15脚:6.0V——场扫描锯齿波电压形成端 16脚:3.0V——自动增益控制滤波器端 ImgLoad(document.getElementById("BodyLabel"));
