引言
网络传真机是将待传真的图、文稿件等自动扫描成图像文件，然后通过网络传真协议将数据文件发到网络传真服务器中，经服务器转发到目标网络传真机或者普通传真机的设备。传真图、文稿件数据经网络传真机扫描构件CIS(Contact Image Sensor)扫描成点阵数据，经过MH(Modified Huffman)编码模块编码成MH码字，最后通过图像传输系统进行传输。本文设计的网络传真图像传输系统可以将传真数据通过Inte-rnet网络发送到目标端，不但速度快，而且可以有效地节省网络费用。

1 网络传真机接入网络

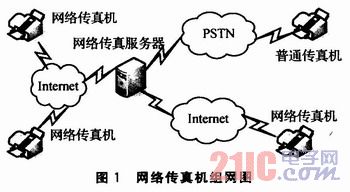

网络传真机通过图1所示的方式接入到网络中。网络传真机通过网络传真服务器进行转发，通信协议是非实时传真标准协议，根据目标传真机是网络传真机还是普通传真机，选择对应的Internet网络、PSTN网络进行推送。接入PSTN网络和目标传真机通过T30协议进行通信。通过Internet发送，传输的数据文件格式是Tiff，服务器会判断该传真是发往普通传真机还是网络传真机。如果发往普通传真机，服务器会解析Tiff文件并将解析出的传真编码数据发往普通传真机；如果发往网络传真机，则将该Tiff文件放到用户目录中，等待网络传真机自动或者手动收取。

2 网络传真图像传输系统设计
网络图像传输过程如图2所示。在发送网络传真时，传真数据被封装成Tiff文件进行发送。发送过程是：通过扫描设备获得像素点数据，经MH编码模块编码成MH码字，由封装Tiff文件模块封装成Tiff文件，启动网络发送模块进行发送。接收过程是：通过网络接收一个Tiff文件，提取附件并取出Tiff文件进行Tiff文件解析，然后经MH解码和打印模块进行MH解码和发送打印时序，最后由TPH(Themal Print Head)打印设备完成打印输出。

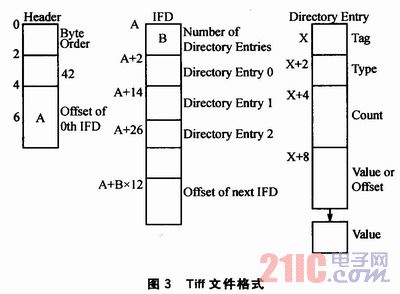

Tiff文件的构造和解析是本系统设计的难点。Tiff文件是由许多标签组成的，分为文件头和IFD(Image File Header)两部分。一个IFD中存储一幅图像的信息，IFD可以由许多标签组成。一个Tiff文件的格式如图3所示。具体的每个标签的含义参考RFC 2301(File Format for Internet Fax)文档、Tiff 6．0 Specification文档。

3 网络传真图像传输系统软硬件实现

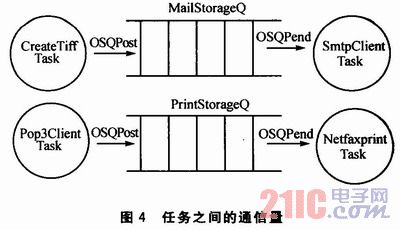

系统硬件使用Altera Cyclone EPlC20开发板，CPU为NiosII。开发板含有SMSC LAN91C111-NE MAC／PHY芯片，用于实现网络中的MAC／ PHY功能。操作系统采用μC／OS-II，TCP／IP协议栈使用移植到μC／OS-II中的Niche TCP／IP协议栈。由于μC／OS-II是多任务实时内核，故图像传输系统设计了4个任务(Task)。任务之间的通信使用消息队列MailStorageQ、PrintStorageQ，如图4所示。

Create Tiff Task：该任务负责创建Tiff文件，调用构造Tiff文件的函数创建Tiff文件，调用成功后将Tiff文件的首地址通过消息队列MailStorageQ传递给发送网络传真的任务SmtpClientTask。
SmtpClientTask：该任务负责以SMTP协议的命令形式与网络传真服务器进行通信，命令有EHLO、AUTH、RCPT、MAIL、DATA、QUIT等。传真文件以邮件附件的形式进行发送。一封待发送的网络传真格式邮件(简称“邮件”)定义如下：邮件头，接着是一个空行，然后是邮件体(即正文)，正文之后是附件。邮件头主要包括Date、From、To、Subject、Message-ID、Mime-Version、Content-Type等。正文是协议规定的标签：值格式的文本行，主要包含有账号密码、发送参数、发送目标号码列表信息等。附件是传真数据文件(Tiff文件)的base64编码字符。正文和附件在邮件中被分为两个Boundary。
Pop3ClientTask：该任务负责以POP3协议的命令形式与网络传真服务器进行通信，进行网络传真的收取。NetfaxprintTask：该任务负责分析邮件，解析邮件头，提取出附件(Attachment)，对附件进行base64解码，然后对Tiff文件进行解析，定位出MH编码数据，交由MH编码和打印控制电路进行Tiff文件(传真)打印。

4 测试与调试
测试环境以亚森公司(AsiaTelecom)的网络传真服务器为传真服务器，Altera Cyclone EP1C20开发板为网络传真终端，开发板连接到Internet。

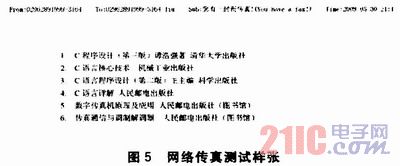

发送的Tiff文件(网络传真)样张如图5所示。接收的Tiff文件(网络传真)也可以成功解码和打印输出。

该网络传真图像传输系统成功解决了网络传真的图像组织与传输、解码以及打印的技术难题，对开发网络传真机具有重要意义。
