1、 引言
　　感应电机是现代工业的动力源泉，为生产、制造等过程中的运动提供动力，因此，电机的保护和连续运行对于生产是至关重要的。很多生产设备都已经将停机所带来的经济损失用金钱来量化，他们正在分析制造过程，并开发可通过技术改进使生产力最大化的策略。
　　按照国外权威机构IEEE的资料,引起电机故障的原因有如下几类：
　　1,电机轴承故障。
　　2,定子线圈故障。
　　3,外部感应故障。


　　以上故障,导致电机:
　　过热,过流,短路
　　机械故障
　　电机老化
　　据统计,75%的电机故障可通过适当的方法来防止。
　　传统的双金属片过载继电器仅在电机过载引起过载继电器的金属片变形而脱扣，但过载继电器脱扣已经意味着电机停止运行，生产中断。我厂根据运行现状，对辅控设备的风机,水泵的电机采用了罗克韦尔E1电子式热继电器进行保护。
　　2、罗克韦尔E1电子式热继电器的的主要特点
　　E1电子式过载继电器采用最新技术，开创了一个全新的马达保护产品的新格局，E1电子式过载继电器的相关技术特点如下：
　　a,低能耗
　　从下图可应看到,和传统的双金属热继比较,电子式热继的功耗只有传统的双金属热继的四十分之一.
这样,一方面可以降低能耗,另一方面可以减少外部冷却的需要.



　　b,环境温度范围广
　　因传统的双金属热继器的金属片受温度的影响,只能在O度到40度之间. 电子式热继电器内部采用了环境温度补偿.温度范围在-20度到+60之间,有效的避免了因环境温度变化引起的误动作.
　　c, 自供电设计

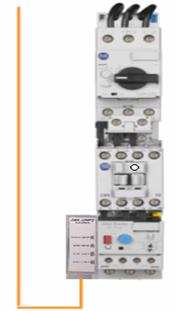

　　虽然是电子式产品,但E1电子式热继电器不需外部供电,内部的电源从主回路获取.见下图:



　　这样,就大大减化了接线.
　　d,缺相保护.
　　传统的双金属热继,缺相保护灵敏度差,但E1电子式热继电器,缺相保护时间快.见下图.



　　e,电流调整范围广.
　　E1电子式热继电器,具有5:1 调整范围,这样就意味一个E1可覆盖4-6个双金属片过载继电器,使产品型号的数量最小化,简化产品选型,并且减少了库存.
　　f,可加装相应的扩展模块.
　　为了适应不同的应用要求.E1电子式热继电器可加装不同的扩展模块.增强电机保护.

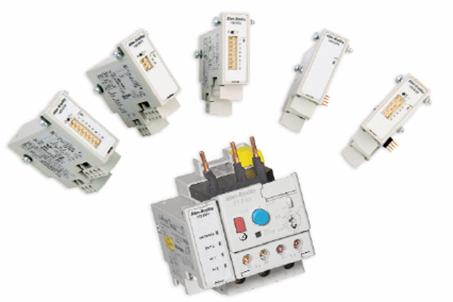

　　E1电子式过载继电器的相关扩展模块：
　　一、带远程复位的堵转模块
　　二、DeviceNet 模块.
　　三, 带远程复位的PTC模块
　　四, 带远程复位的接地故障模块.
　　五, Profibus模块.
　　E1电子式热继电器可通过加装通讯模块,通过网络实现智能电机控制.这对工厂将来的智能化改造提供了便利条件.



　　3、结束语
　　综观多年来传统热继电器的发展及应用，特别是对重要的风机、水泵类负载进行过载保护方面 ，罗克韦尔E1电子式过载继电器在这些保护方面都进行了改进和提高，同时又融合了罗克韦尔网络控制的特点，实现了电机控制的智能化、网络化。
　　参考文献：
　　[1] IMC-智能电机控制:提高工厂运行效率.今日自动化.2006年11期；
　　[2] 安顺合 工厂常用电气设备故障诊断与排除，2002（3）；
　　作者简介：梁天晓，1973年11月出生，94年毕业于华南理工大学电力系统及其自动化专业，2004年取得本科文凭，电气工程师。现从事电气点检员工作。
