面向TFT-LCD面板的高级Gamma校准系统
摘要:本文介绍了一个闭环反馈系统,能够在工程试验中对TFT-LCD面板进行Gamma和闪烁校准,最终目标是将高级Gamma校准系统(AGCS)嵌入到TFT-LCD生产线。
Abstract:
Key words :

 随着市场竞争日益激烈,LCD产品的上市时间成为制约产品市场销量的关键因素。过去,工程设计人员需要一个星期才能获得特定TFT-LCD面板的最佳Gamma电压和VCOM电压,而利用AGCS可以将Gamma电压和VCOM电压的优化过程缩短到几秒钟以内。

  LCD面板的用户对于面板的Gamma规格要求非常严格,因此,LCD制造商必须针对每个面板模块建立Gamma曲线,而生产过程中不同面板Gamma电压的差异超出了用户对Gamma参数的要求。LCD模块厂商可以借助AGCS在生产线上对每块面板进行微调。

  本文介绍了一个闭环反馈系统,能够在工程试验中对TFT-LCD面板进行Gamma和闪烁校准,最终目标是将高级Gamma校准系统(AGCS)嵌入到TFT-LCD生产线。AGCS软件运行在个人计算机,执行以下操作:

  液晶显示模块(LCM)的显示测试模板;利用Konica Minolta CA-210测量亮度和闪烁;利用快速算法软件建立Gamma曲线,抑制闪烁;将Gamma和VCOM代码烧录到Maxim的MAX9669 16通道可编程Gamma芯片,同时提供可编程VCOM。

  AGCS最终可以在一定的灰度等级范围内(而不仅仅是在一个灰度等级)降低闪烁。

AGCS系统框图


  图1:AGCS系统框图。

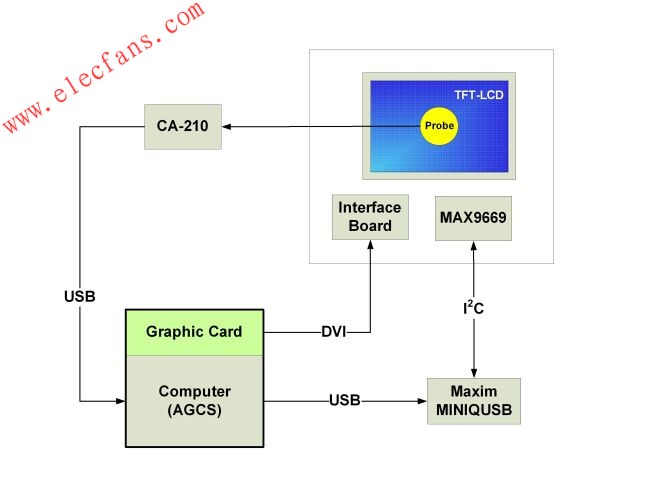

  图1所示为AGCS系统原理框图,软件指令控制计算机通过数字视频接口(DVI)发送视频测试模板。TFT-LCD面板随后显示测试模板。接下 来,软件通过USB接口向Konica Minolta CA-210 (LCD彩色分析仪)发送指令,测量面板的亮度和闪烁(CA-210的远端光学探头应该置于面板前方)。AGCS软件计算Gamma和VCOM代码,并通 过USB和I2C接口将其装载到MAX9669的数/模转换器(DAC)寄存器。MAX9669具有16个可编程Gamma缓冲通道和1路可编程VCOM 放大器。此外,器件内部提供多时间编程(MTP)存储器(图2所示)。利用MTP存储器能够将Gamma和VCOM代码写入非易失存储器,并在上电时装载 到DAC寄存器。

《电子系统设计》

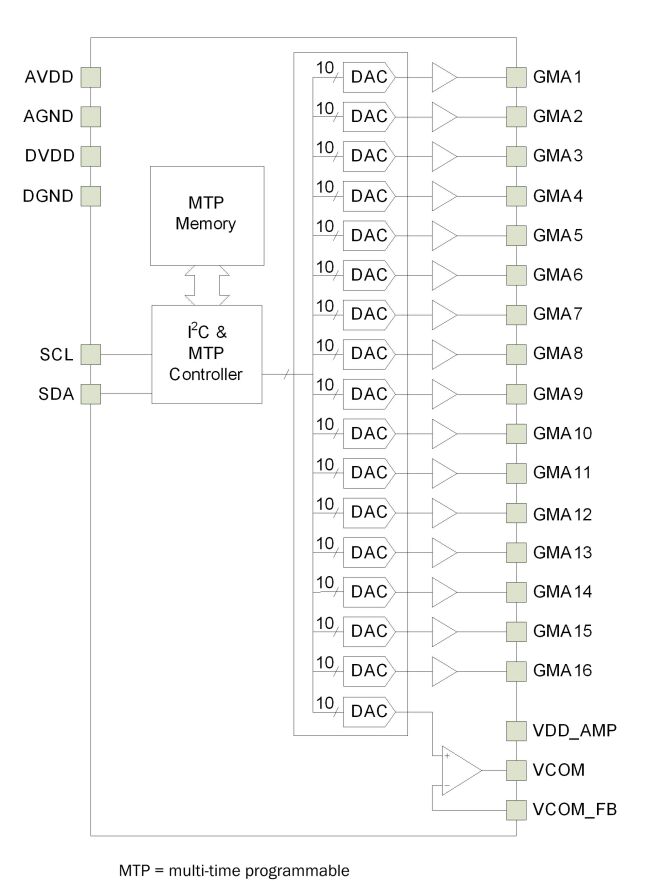

  图2:MAX9669可编程Gamma缓冲器,带有MTP。

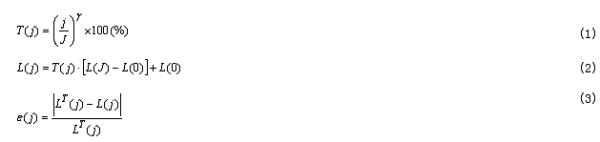

  下列式(1)、(2)和(3)给出了Gamma曲线、亮度和亮度误差的表达式。

《电子系统设计》

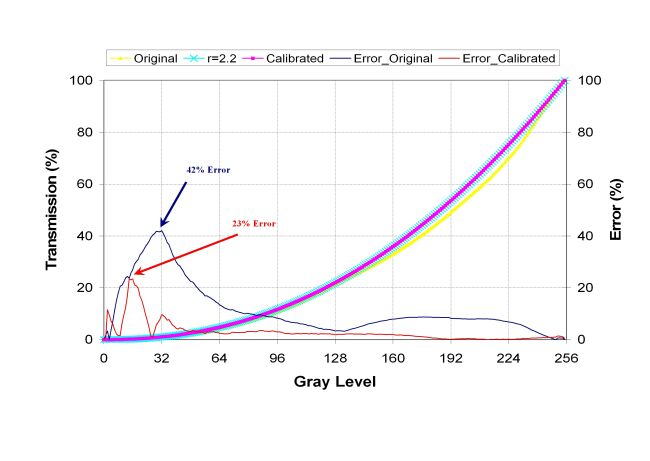

  式中,T(j)为LCD在灰度等级j的能见度,对于8位面板,j = 1至255;L(j)为灰度等级j的亮度,?(j)为亮度误差,LT(j)是由式(2)计算得到的目标亮度。当亮度误差在用户定义的容限范围以内时,即可 进行成功的Gamma校准。从图3 Gamma校准曲线可以看出,利用AGCS能够将最大亮度误差从42%降至23%。本文介绍的测试平台能够在13秒内完成Gamma校准。

《电子系统设计》

  图3:Gamma曲线和误差函数。

  为了降低残余直流电压(该电压可能导致图像残留),像素两端的电压需要逐帧在正极性和负极性之间交替转换。但是,由于寄生电容的存在仍然会驻留 直流成分,从而导致亮度在从正极性变换到负极性时发生变化。这种亮度变化称为闪烁,为减小闪烁,可以在生产线上调整每个面板的共模电压(VCOM),以消 除像素上残留的直流电压。操作人员可以在生产线上观察显示屏,调整机械电位器的抽头来改变VCOM电压。

《电子系统设计》

  图4:针对MAX9669的10位DAC和8位灰度等级优化VCOM DAC码与灰度等级特性。

  可编程VCOM缓冲器可以实现自动校准,无需机械电位器。AGCS利用快速跟踪算法进行闪烁修正,针对某个灰度等级的校准操作可以在2秒钟内完 成,图4给出了VCOM针对不同灰度等级的优化。AGCS可以均衡VCOM,通过调整Gamma电压获得整个灰度等级范围内的最佳VCOM电压。图 5(a)所示是对40”LCD面板进行VCOM均衡的校准结果,校准后的VCOM DAC码如图中绿点所示,目标VCOM值为粉色圆圈,初始VCOM值为蓝色圆圈。校准后的VCOM与目标VCOM的差异不会超出?2LSB,而10位 DAC的初始误差为?6LSB (1LSB约等于16mV)。

《电子系统设计》

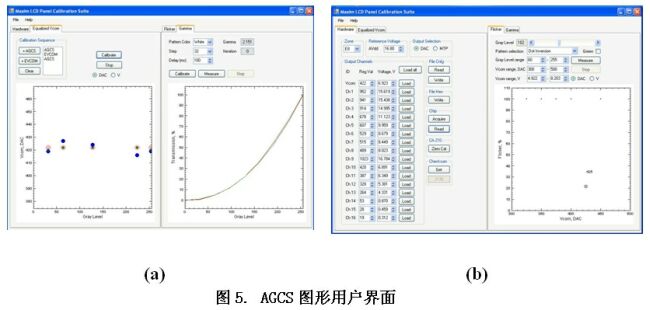

  图5所示AGCS GUI包含四个标签:Hardware、Equalized VCOM、Flicker和Gamma。Hardware标签提供手动编程Gamma和VCOM电压的函数;Flicker标签包含闪烁测量功能,具有不 同的测试模板和白色、绿色彩色选择。Gamma标签允许用户测量并校准Gamma曲线; Equalized VCOM标签提供一系列的Gamma校准和VCOM均衡。

  在Gamma标签中点击Calibrate按键开启Gamma校准,AGCS画出一条红色曲线,代表用户定义的必须满足的Gamma曲线。 AGCS测量显示板的Gamma曲线,用蓝色显示。如果Gamma值不能满足容限要求,AGCS将利用跟踪算法校准Gamma电压,已获得所要求的 Gamma曲线。绿色曲线显示是否完成校准。

  闪烁测量包括以下过程:设置闪烁模板、编程VCOM电压、读取闪烁电平、启动快速算法计算降低闪烁电平的最佳VCOM电压。

  VCOM均衡将执行一系列AGCS和均衡VCOM (或EVCOM)校准过程。EVCOM中,通过调节Gamma电压、测量闪烁电平使闪烁降至最小。目标VCOM电压如粉色圆圈所示,校准后的VCOM电压 如蓝色圆圈所示,最终得到的VCOM电压用绿色圆圈表示。AGCS和EVCOM可能需要几次重负过程得到最终结果。由此,AGCS软件允许用户定制 AGCS和EVCOM过程。由于绝大多数LCD面板只能设置一个VCOM电平,Equalized VCOM标签的功能可确保获得最佳的Gamma和闪烁指标。
