基于数字电位器(DS1869)的LED亮度控制器设计
摘要:在这个电路中,数字电位器(DS1869)提供的LED亮度控制的LED驱动IC(MAX16800)。该电路还提供了对过热和过载情况下热保护。
Abstract:
Key words :

  LED的应用,包括微控制器,但没有(或其他形式的控制智能)可受益于一个简单的电路,提供手动LED的光强度控制。其中设备适合作此用途是机械(模拟)和电子(数字)电位器。有两个按钮(上/下),一来替代机械电位器,数字电位器更小,更可靠(图1)。

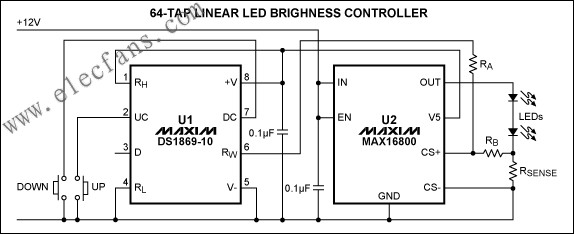

  图1。这个亮度控制电路可让您手动调整LED的亮度,使用向上和向下按钮。

  U2是一个电流调节(MAX16800),旨在驱动电流高达200mA的LED的一个链。在标准的应用电路,内部稳压器在感应电流检测电阻RSENSE的下降系列,与LED链。因此,通过调节电流的链在差分输入铯和CS +电压,到设定值204mV U2的控制。电阻RA和RB让目前的水平是由输出电压调整在U1,引脚6。

  U1是一个64抽头线性数字电位器(DS1869 - 10),其电阻接地和V5之间,一个良好稳定的电压为U2内部产生的连接。的RW控制电压(引脚6),作为V5的部分定义,是由两个手动调节按钮向上和向下。一些假设允许电阻的快速,简化计算值需要。

  错误的偏置电流引起的在CS +(6.93μA最大)可以忽略不计。

  对RA选择的值比U1的等效电阻,在位置值32(顶部和底部的电阻加上抽头串联电阻)是2.9kΩ较高。

  RSENSE的<<包

  设置完=25.5kΩ,VWIPER =(5V/63)× N,其中N是抽头设置(0到63)。 (VWIPER - 0.204V)/类风湿性关节炎=(0.204V - ILED ×的RSENSE)/包。

  为解决上述条件下经常方程的ILED = 0,这是N = 63和VWIPER = 5V时(顶部位置):

  包=25.5kΩ× 0.204V /(5V的 - 0.204V)=1.085kΩ

  您可以选择从标准值1.07kΩ(1%系列)或1.1kΩ(5%系列)包。

  在底部的位置,其中VWIPER = 0和LED电流为最高(200毫安),亮度应该是最大可用。解决RSENSE的:

  RSENSE的= [0.204V +(0.204V ×(1.085/25.5))] / =1.063Ω电流0.2A

  1.07Ω是在1%的系列标准值。

  的LED电流与抽头位置(图2)图显示,由于有轻微的非线性电阻变化出现在入雨刷在寻找不同的抽头位置。只有被认为是抽头电阻400Ω。作为实现中点抽头移动,朝着一个的端至端电阻值¼最大阻力增大。由于U1是一个10kΩ电位器,通过在中点抽头电阻约为看到了与RWIPER系列2.5kΩ。这种变化引入了8%,这是大多数LED应用最大线性误差可以忽略不计。

  U2提供防过热和过载情况下热保护。为了有效避免功耗和热循环,对封装的裸露焊盘必须连接到一个大面积的地平面。
