摘要：国家机关办公建筑和大型公共建筑年耗电量约占全国城镇总耗电量的22%，每平方米年耗电量是普通居民住宅的10～20倍，是欧洲、日本等发达国家同类建筑的1.5～2倍。北京的大型公共建筑每单位平方米年耗电量在50度到300度之间，这个数字较普通建筑要高出3到5倍。针对能源浪费现象，国家出台了相关文件。

关键词： 自动控制系统|DCS|FCS 管理系统计量装置建筑面积能耗监测监测系统

Abstract：

Key words :

1．背景

国家机关办公建筑和大型公共建筑年耗电量约占全国城镇总耗电量的 22% ，每平方米年耗电量是普通居民住宅的 10 ～ 20 倍，是欧洲、日本等发达国家同类建筑的 1.5 ～ 2 倍。北京的大型公共建筑每单位平方米年耗电量在 50 度到 300 度之间，这个数字较普通建筑要高出 3 到 5 倍。

针对能源浪费现象，国家出台了相关文件。建质〔 2006 〕 277 号文《全国民用建筑工程设计技术措施——节能专篇电气分册》提出电气回路要加装电能计量装置。江苏、上海分别推出苏建科〔 2007 〕 217 号文《江苏省公共建筑用能计量设计规定》和沪建交〔 2008 〕 828 号文《关于进一步加强本市民用建筑设备专业节能设计技术管理的通知》，进一步明确提出对主要用电设施分项计量，对办公楼、商场、宿舍等应计量到经济核算单元；对医疗病房、宾馆客房、学校教室应按楼层或功能分区计量等等，并纳入审图和竣工验收标准之中，并提出从 2009 年 1 月 1 日起，建筑面积大于 2 万平方米的大型公共建筑、市（区）两级国家机关办公建筑、申请国家和本市的建筑节能示范项目，应当设置能耗监测系统。

住房和城乡建设部建科 [2008]114 号文（ 2008-06-24 ）《关于印发国家机关办公建筑和大型公共建筑能耗监测系统建设相关技术导则的通知》实施。

2010 年 6 月住房和城乡建设部下发《关于切实加强政府办公和大型公共建筑节能管理工作的通知》，要求各地结合本地区的实际情况，深入推进国家机关办公建筑和大型公共建筑能耗监测体系建设，抓紧建立健全政府办公建筑和公共建筑室温监控及空调系统节能运行管理体系，积极探索建立公共建筑节能运行管理激励制度。要求继续深入做好国家机关办公建筑和大型公共建筑能耗统计、能源审计及能效公示等工作，并在此基础上选择重点建筑安装用能分项计量装置，推进能耗监测平台建设，为既有建筑节能改造，建立能耗定额和超定额加价制度奠定基础。

2 ．计量装置

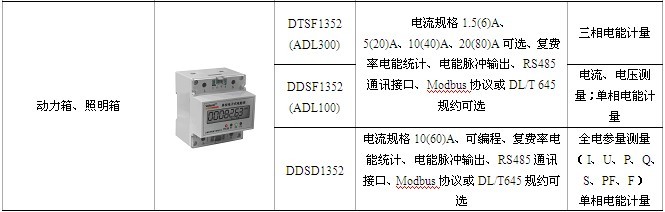

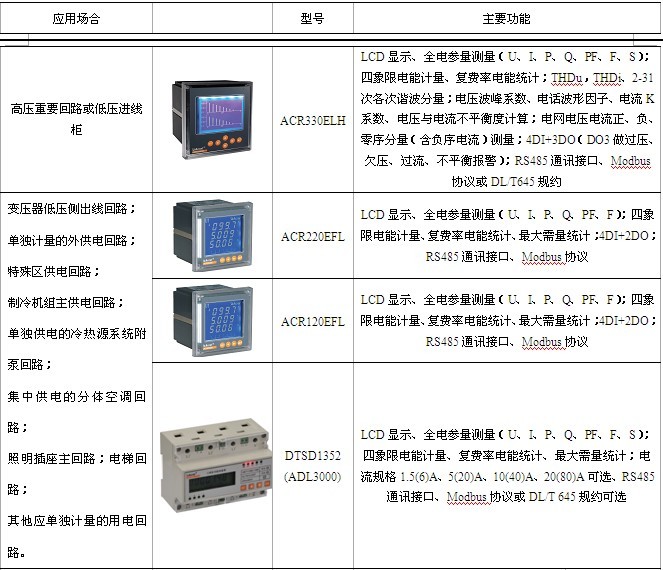

国家规定电能计量应当合理设置分项计量回路。其分项计量系统应当采用电子式、精度等级为 1.0 级及以上（ 0.2 、 0.5 、 1.0 级）的有功电能表。采用的普通电能表，应当由测量单元和数据处理单元等组成，并能显示、储存和输出数据，具有标准通讯接口。

3 ．系统结构

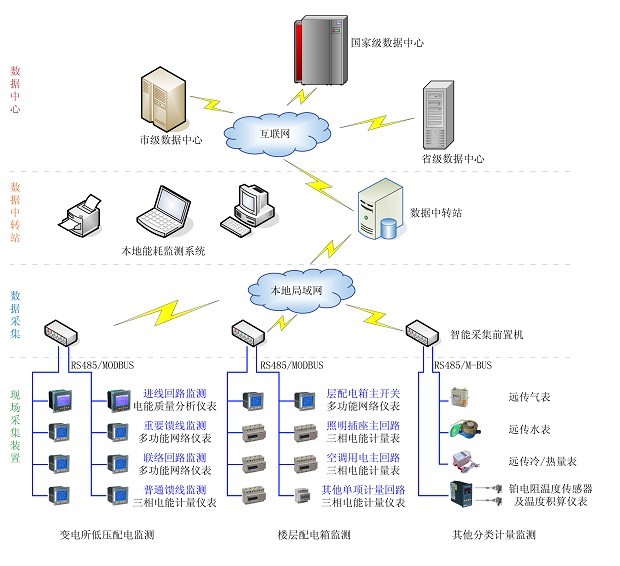

Acrel-5000 建筑能耗分析管理系统是上海安科瑞电气股份有限公司针对建筑能耗开发的软件平台，以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的最优化的组网方式，为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台，它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。系统基于对 114 号文件的充分理解，建立如下层次结构：

4 ．系统功能

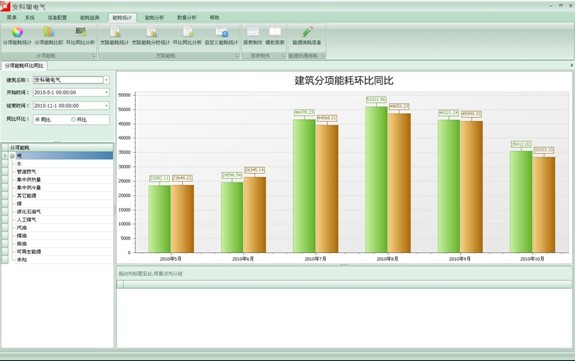

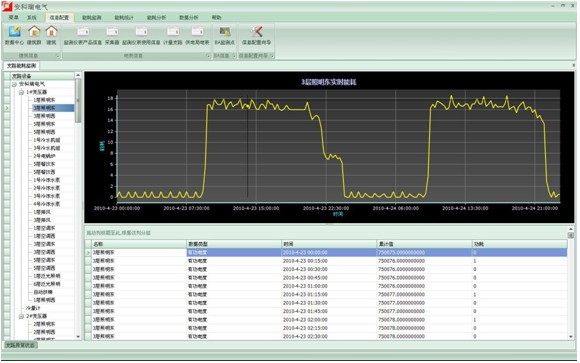

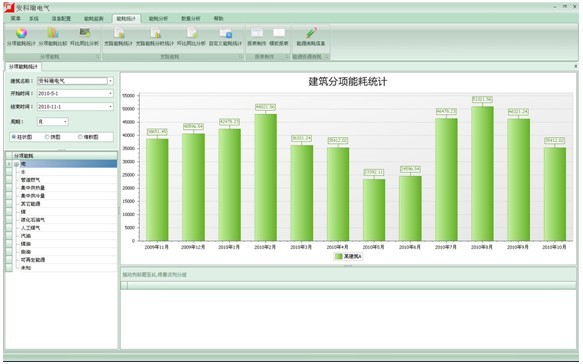

Acrel-5000 建筑能耗分析管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据，如建筑消耗的煤、液化石油、人工煤气等能耗量。通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据，由自动计量装置实时采集，通过自动传输方式实时传输至数据中心。

大型公建或楼宇建筑的信息管理

系统提供标准的手工信息录入界面，可对各栋监控建筑的基本信息进行整理和录入，并支持手工录入历史能耗数据的功能。

Acrel-5000 建筑能耗分析管理系统的数据库建立也完全依据 114 号文，根据建筑的使用功能和用能特点，将国家机关办公建筑和大型公共建筑分为如下 8 类：
