风轮机中的电阻电容应用
摘要:电阻风轮机中的电阻包括了预充、斩波、短路器和交流滤波电阻。预充电阻能限制浪涌电流在开关开启时进入直流链路电容。为了做到如此,该器件需要高单脉冲能量和高额定电压。电阻的导抗也有助于限制浪涌电流。
Abstract:
Key words :

电阻

风轮机中的电阻包括了预充、斩波、短路器和交流滤波电阻。预充电阻能限制浪涌电流在开关开启时进入直流链路电容。为了做到如此,该器件需要高单脉冲能量和高额定电压。电阻的导抗也有助于限制浪涌电流。因此,绕线电阻是个最好的选择。用于预充电阻的单脉冲能量通常为5J。

风轮机中的电阻

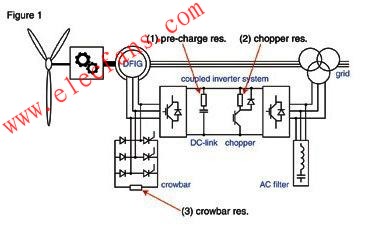

  图1 风轮机中的电阻

  当斩波开关打开时,斩波电阻限制了电流。斩波器通常以非常高的频率来控制直流电压。因此,电阻必须能耐高压和具有高额定可重复性脉冲能量(相当于高额定持续功率)。斩波电阻中必须有低寄生电感,因为要工作在千赫级别的高开关频率下,这可以由薄膜技术来获得。在小体积中获得高额定功率的需求,由可安装在散热器件中的电阻来满足。这个电阻能和斩波开关一样被安装在散热系统中。

  短路器电阻限制了电流和电压,以防止低、高电压通过。风轮机应用对该器件的要求包括了高达4MJ的能量脉冲容量,10~100mΩ的电阻,1~20mW的额定功率,最大额定电流为10~20kA,典型失效周期为200ms。

  在RC滤波器中,交流滤波电阻和交流滤波电容一起使用;而交流滤波电阻同输出变压器中的感抗一起使用,可以组成RL滤波器。对于交流滤波器电容来说,一个高的持续额定功率是必须的。波纹带结构增加了冷却效果,绕线电阻器的感抗则对滤波效应有所贡献。

  分流电阻器主要用于测量。其要求包括:800~900A的额定电流,0.1~0.6mΩ的阻抗,额定功率为500W,温度系数为100×10-6/K。

  电容

  在风轮机中的电容包括了直流链路、缓冲器和交流滤波电容。直流链路电容用于稳定直流链路电压。无论是金属薄膜或是铝电极,在风轮机中的电感容量应该为3300~4700μF,额定电压为690~1000V。风轮机中的薄膜电容有两个优势:在介质被电击穿后的自恢复功能;不会因液体电极的损耗而影响寿命。

在风轮机中的电容

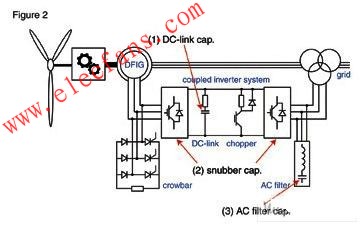

  图2 在风轮机中的电容

  铝电解电容可以使用在直流链路电容器中。其优点是具有比薄膜电容器更高的电容体积率和性价比。但是铝电容的额定电压是450V,因此该器件必须被当作分压器使用,这会降低C/V效率,并增加成本。其缺点是缺少防备介质故障的自恢复机制,且电解液损耗会导致寿命有限。然而,铝电解电容是在kW级别的小风电系统的最好选择。

  缓冲器电容减少了在功率开云棋牌官网在线客服开关应用中的电流和电压尖峰,可以保护开云棋牌官网在线客服和减少总损耗和EMI。风轮机需要电容小于1μF的器件,额定电压的范围是1000~1200V。

  交流滤波电容减少了行频率中的谐波。其应用要求为760V~24kV的电压和50~800kVAr的功率。

  当从直流链路、缓冲器或交流滤波电容,以及预充电、斩波器或短路器电阻中为这些风轮机选择核心元件的时候,设计者不应该仅仅寻找拥有所需特性的器件,还应从牢靠的设计出发,以保证系统能在20年时间内可靠地工作。
