长期平均误码率，简称误码率(BitErrorRate，BER)，是光通信网络及设备的重要指标之一。目前光通信网络及设备正朝着小型化、高频率、高速率、大容量的方向发展，对作为测量仪器的误码测试仪速率及功能的要求也越来越高。虽然国内外仪器仪表厂，如安捷伦(Agilent)、泰克(Tektronix)等推出了各种高速误码测试仪，但是大多价格昂贵，并且系统复杂。所以，对于国内通信行业，开发一种价廉、方便、速率可达10 Gb/s的高速误码测试系统，具有实用价值。
1 系统概述
本误码测试系统由两部分组成：误码测试部分和上位机人机界面部分。其中误码测试部分由高速误码仪、光衰减器、光功率计和光源等组成。高速误码仪以微控制器ADμC7020为核心，控制XFP收发控制器Si5040来实现。
ADμC7020是ADI公司的基于ARM7TDMI的体系结构的控制器，支持16/32位精简指令集(RISC)。片内集成了12位的ADC(1MSPS)、4通道12位带缓冲的DAC、电压比较器、62 KB可在系统中编程(ISP)的片内闪速/电擦除存储器Flash和8 KB RAM，串行接口包括UART、SPI、2个I2C、用于下载/调试的JTAG端口、4个定时器、14个通用I/0引脚、片内可编程逻辑阵列(PLA)。CPU时钟高达45 MHz，可使用片内晶体振荡器和片内PLL。
Si5040是Silicon Laboratories公司高速物理层(highspeed PHY)产品线的产品。采用其已通过市场验证的DSPLL技术，同时在数据发送和接收路径提供信号抖动消除功能的10 Gb/s XFP收发器。Si5040支持3种不同的模拟与数字信号质量监测功能，分别是模拟信号LOS监测、CID(连O或连1)监测以及专有的数字眼图开度测量功能，还提供线路环回测试、XFI回路测试和接收/发送双方向的PRBS码流生成和检查功能。
此设计中，ADμC7020作为控制器，对Si5040芯片进行配置和初始化，完成误码数的采集，并作为整个系统上位机和Si5040之间的桥梁，及时向上位机提供测量的误码及状态值等数据;Si5040完成伪随机码型(PRBS)的产生、同步及对比检测，计算出误码数(Error Count);上位机由LabWindows/CVI构造的测试平台，通过上位机PC的并口(LPT)模拟I2C总线读ADμC7020所构建的寄存器映射表，将测试系统各器件的状态(包括Si5040)及误码数显示出来，计算误码数和测试时间内的总发送码数的比值得出误码率(BER)，通过I2C总线读写ADμC7020的寄存器表完成对系统各部分(包括Si5040)的控制和查询。
2 原理及组成
误码测试仪框图如图1所示。
2.1 测试原理
在数字光纤通信系统中，经常测试或验证系统和器件的误码率指标，若要获得精确的测试结果，必须进行无限长时间的试验。根据统计置信度原理，只要验证数字系统或器件的误码率指标是否优于某一规定标准，即可在测量精度和测试时间之间进行折中处理，而且仍能保证测试结果的可信度。产生误码的主要原因是传输系统的噪声和脉冲抖动，误码性能用误比特率BER来衡量。但在实际测量中，常以长时间测量中误码数目与传送的总码元数之比来表示BER，BER=错误比特数/传输总的比特数。
由于这是一个统计过程，因此当被测比特数接近于无穷大时，被测BER才能接近实际BER。但是在大多数情况下，只需测试小于预定义阈值的BER即可。完成测试所需的比特数取决于所需的置信度和BER阈值。置信度是指，系统的真实BER小于指定BER时的测试占全部测试的百分比。由于无法测量无穷位，也无法准确预测什么时候会出现误码，因此置信度永远不会达到100%。另外，IEEE802.3规定最坏情况的误码率是10E-10。在这种条件下，出现的误码不会降低网络的性能，因为所有的网络软硬件都按这个要求建立。因此，这个条件下出现的噪声将不足以改变接收端的比特值，不会造成误码。一般情况下，选择的误码率标准比IEEE标准高出100倍，并把10E-12误码率称为零误码率。零误码率意味着每10万亿位中产生的误码小于1个。置信度的公式如下：
其中CL为置信度，Nbits为接收的总比特数。
在生产和测试中，只考虑零误码且置信度为标准的95%的情况，用比特数除以数据速率可确定测试所需时间。得出常用的方程式如下：
对于10 Gbps的系统，测试30 s基本可以达到10E-12的要求。
Si5040的发端模块产生伪随机码序列数据流，作为通信系统的信源数据流，收端模块接收通信系统输出的比特流，并与本地产生的与发端形式相同的伪随机码比特流相比较，如比较结果不同即系统有误码。Si5040在收端和发端信道上都有可编程的模式生成器和检查器。发端信道通过配置寄存器(tpSel Register 157)，收端信道通过配置寄存器(RxtpSel Register 29)，可以生成PRBS7、PRBS31或者64位用户自定义码型。模式检查器还提供了不同步信号(Loss-of-Sync)检查。在同步情况下，测试中发端的误码值结果存于Si5040中40位的寄存器组(tp-ChkErrCnt registerl76-180)和一个8位浮点数的寄存器(tpChkErr register 181)。收端的误码值结果存于40位寄存器组(RxtpChkErrCntRe-gister48-52)或8位浮点数据类型的寄存器(RxtpChkErr Register 53)。本设计仅使用Si5040的发端信号的模式生成器和检查器功能。
2.2 硬件设计
本文硬件设计仅列出Si5040和ADμC7020两部分的原理图。
2.2.1 Si5040
Si5040的PINl3和PINl4是参考时钟输入引脚。在此设计应用中使用Silicon Laboratories公司的SI534四频晶体振荡器(XO)，其工作频率范围10 MHz～1.4 GHz，RMS抖动低于O.3 ps，可提供高线性度的控制电压及宽范围的电压增益选择，并可以支持PECL、LVDS、CMOS和CML各种电平形式的输出。
Si5040的通信接口支持I2C和类SPI模式。通过SPSEL(PIN9)来选择使用接口的类型。当SPSEL置低电平时，使用I2C接口类型，PIN25(ser-ial data line，SD)and PIN24(serial clock input，SCK)作为I2C总线的SDA和SCL。当SPSEL置高电平时，使用类SPI接口类型。
Si5040在发端和收端都有可编程的码型模式生成器和检查器。发端信道使用TxtpSel寄存器，可配置成PRBS7、PRBS31或者64位用户自定义码型。
Interrupt、RX_LOL和Rx_LOS反映Si5040的工作状态。由ADμC7020的I/O口来采样其电平逻辑，由此反映Si5040的工作状态。
TD+、TD-、TXDOUT+、TXDOUT-和RD+、RD-、RXDIN+、RXDIN-接入SMA头，信号为差分CML信号。

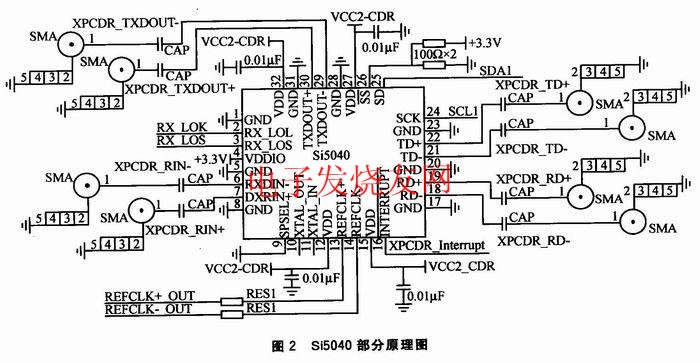

Si5040原理图如图2所示。
2.2.2 ADμC7020
使用JTAG仿真调试ADμC7020，其引脚为TMS、TDI、TCK、TD0、TRST。
使用ADμC7020的两个I2C接口。P1.1和P1.2构成I2C总线O，ADμC7020作为I2C从机。上位机PC作为I2C主机。P1.3和P1.4构成I2总线1，ADμC7020作为I2C主机，Si5040作为I2C从机。
P0.6、P0.4和P0.5引脚作为输入脚测试Si5040的状态RX LOS、RX LOK和Interrupt。
P1.4、P1.5、P1.6、P1.7和P4.2引脚控制测试待测XFP模块的各种状态。
ADC0、ADC1和ADC2测量误码测试系统中有关电压值+5 V、+3.3 V和+1.8 V的各电压通道上的总电流值。
ADC3、ADC4和ADC12测量误码测试系统中XFP模块的电压值+5 V、+3.3 V和+1.8 V。
跳线接地时即P0.0接地，同时Flash 0x14地址的内容为0xFFFFFFFF时，在两个条件同时满足时，在ADμC7020复位时可自动进入Bootlo-ader程序(即在系统中编程ISP)，这样可以不使用JTAG仿真器，以方便误码测试仪的ADμC7020的Firmware在线升级换代。

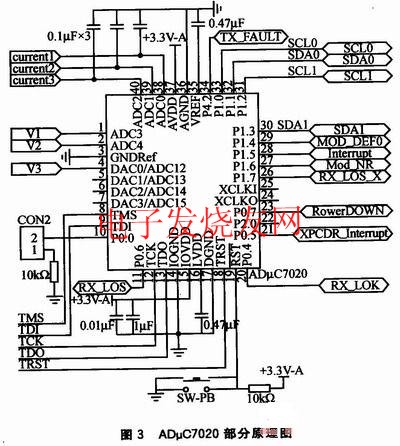

ADμC7020部分原理图如图3所示。
3 FIRMWARE设计
①当ADμC7020作为I2C从机时，构建一个I2C访问的寄存器映射表(Memory Map)。共有2个页面，每个页面256个寄存器。其中页面0有待测XFP模块和Si5040的状态显示、控制、上电初始化值、仪器接口初始化等寄存器。页面1为Si5040的映射寄存器，其将Si5040内部全部的184个寄存器全部映射到本页，测试人员可以通过该页的寄存器对应访问Si5040的相关寄存器，每个页面的最后一个寄存器是页面选择寄存器。
②收到上位机命令，解释上位机命令并完成测试或控制待测模块和Si5040功能。
③设置Si5040循环控制定时器值为100 ms，即每100 ms检测待测模块的状态和Si5040的寄存器值，并映射到构建的相关寄存器中。
④设置ADC采样TIMER也为100 ms，即每100 ms通过ADC采样测量相应的电压值和电流值。并将值映射到构建的相关寄存器中，供上位机查询。
⑤上电初始化Si5040相关测试误码寄存器。在上电复位时，ADμC7020按照其寄存器映射表的初始值配置Si5040。修改初始配置表可以改变Si5040的上电寄存器设置。在上电初始化完成后，通过I2C接口修改Tablel的Si5040映射寄存器值，也可以改变Si5040的相关寄存器的配置。
4 上位机及人机界面
4.1 人机界面

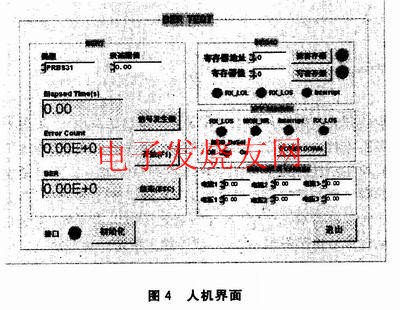

Lab Windows/CVI所设计的人机界面如图4所示，左部为误码率测试，右部为寄存器状态及控制。在测试前，通过串口读光功率计和衰减器的值，根据生产和测试要求配置衰减器衰减量，在完成整个测试平台的配置并选择测试时的伪随机码列后，按下“开始”按键，可以开始测试。在Elapsed Time(s)、Error Count和BER三个显示框中分别显示测试时间、误码个数及误码率。“信号发生器”按键为使用Si5040配置TX信道的端口信号，不读Si5040的误码个数，不计算RFR值。
4.2 底层驱动
控制上位机PC的并口，按I2C协议产生相应的I2C读写时序。上位机PC的并口DB25由3个寄存器组成：数据寄存器(Data Register)、状态寄存器(Status Register)和控制寄存器(Control Register)，在SPP(Standard Parallel Port)模式，即标准并口模式下，地址为：数据寄存器(0x378)、状态寄存器(0x379)、控制寄存器(0x37a)。通过数据寄存器的数据输出和状态寄存器数据的读入，控制SCL和SDA总线以及读SCL和SDA的状态，可以方便地产生I2C时序中的START、STOP、ACK、NACK等基本的时序，通过这些基本时序生成了完整的I2C读写的时序。
5 实验
在码型中可选择PRBS7、PRBS31或64位用户自定义码型，针对XFP光模块一般选择PRBS31码型，置信度为95%，短时间测量采用30 s，长时间测量采用3000 s。对比实验采用Agilent 86100 Infinite DAC和Agilent70843B 12 Gb/s误码测试仪搭建的误码测试系统。结果显示，在测量时间内两系统测试的误码个数相近，而且误码率测试结果达到10E-12。
结语
本系统充分利用了ADμC7020强大功能及Si5040的误码检测功能，结合虚拟仪器特点，构造了一种误码测试系统。对于大多数光收发模块生产厂家，其对XFP模块生产及测试线有一定的量及周期要求，本系统以其体积小、系统搭建简便、灵活性强、成本低的特点，可以代替部分国内外高速误码测试仪。与进口误码测试仪的对比测量，充分证明了这点。另外，本测试系统可利用ADμC7020的强大Bootloader程序，完成Firmware升级，实现在系统编程，同时整套系统硬件稍加以改进就可以应用于XFP模块的灵敏度测试。
