在利用集成稳压器构成线性稳压电源时，为使稳压器能正常工作并达到设计指标，必须给它装上合适的散热器，把芯片内部产生的热量及时散发掉。散热途径是从管芯-小散热板-散热器-最后到周围空气。由于芯片是由开云棋牌官网在线客服PN结所构成的。因此通常将芯片温度简称为结温。若因散热不良致使管芯温度超过最高结温" title="最高结温">最高结温，内部保护电路" title="保护电路">保护电路就进行过热保护" title="过热保护">过热保护，将输出电流迅速拉下来，此时稳压器已无法正常工作了，严重过热时还会造成稳压器的永久性损坏。因此，正确设计散热器是使用集成稳压器" title="集成稳压器">集成稳压器的前提条件。

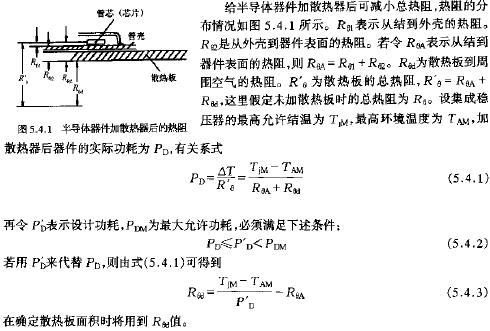

1、散热器的设计原理

稳压器的最大允许功耗取决于芯片的最高结温TPM，仅当T

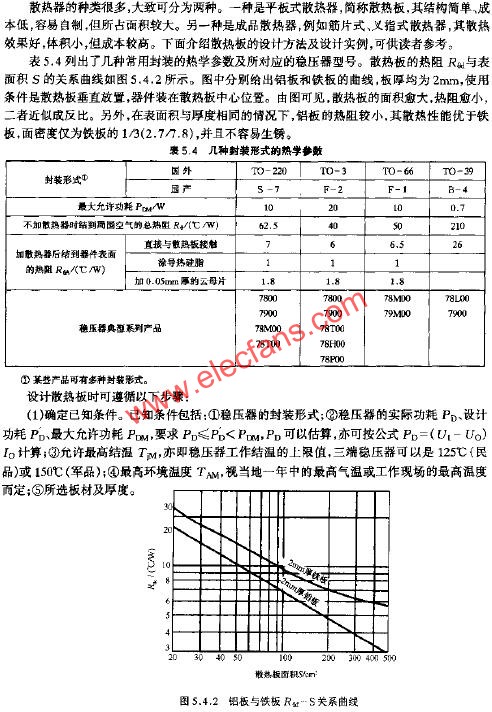

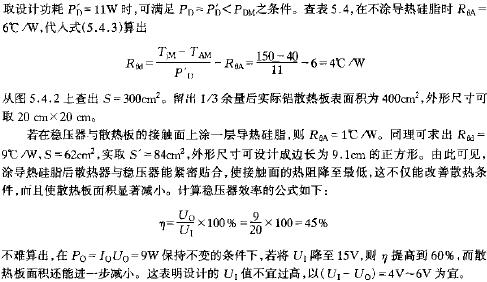

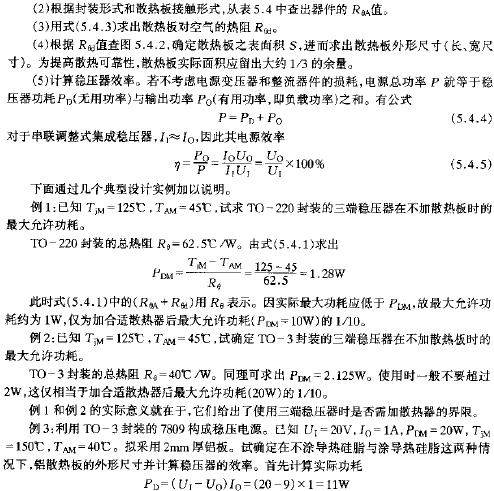

2、散热器的设计方法

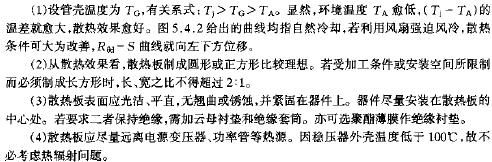

3、散热器的设计注意事项
