闸阀的构造、种类、安装与维护
豪森博格
摘要:本文介绍了闸阀的构造、种类、安装与维护等基本信息,为用户选型、应用和维护提供有价值的参考,文章由德国豪森博格阀门国际有限公司提供。
Abstract:
Key words :

[摘要]:本文介绍了闸阀的构造、种类、安装与维护等基本信息,为用户选型、应用和维护提供有价值的参考,文章由德国豪森博格阀门国际有限公司提供。

[关键词]:阀门知识 闸阀 安装与维护 豪森博格 脱硫

闸阀定义和优点:

闸阀是指关闭件(闸板)沿通路中心线的垂直方向移动的闸阀。

闸阀在管路中主要作切断用。

闸阀是使用很广的一种闸阀,一般口径DN≥50mm的切断装置都选用它,有时口径

很小的切断装置也选用闸阀,闸阀有以下优点:

①流体阻力小。

②开闭所需外力较小。

③介质的流向不受限制。

④全开时,密封面受工作介质的冲蚀比截止阀小。

⑤体形比较简单,铸造工艺性较好。

闸阀也有不足之处:

①外形尺寸和开启高度都较大。安装所需空间较大。

②开闭过程中,密封面间有相对摩擦,容易引起擦伤现象。

③闸阀一般都有两个密封面,给加工、研磨和维修增加一些困难。

豪森博格闸阀除具有以上列出的优点以外,还可在高流量时提供最佳性能,具有密封严、寿命长的优点。 适用于多个工业行业的各种工况,包括化工、造纸、电力和废水处理等。


一、闸阀的种类

1. 按闸板的构造可分为

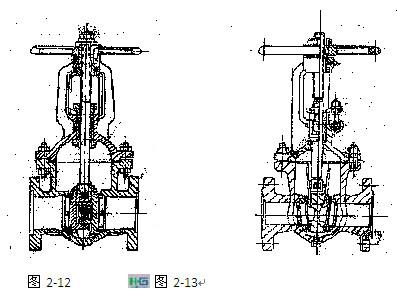

1)平行式闸阀:密封面与垂直中心线平行,即两个密封面互相平行的闸阀。如图2—12所示。

2-122-13

在平行式闸阀中,以带推力楔块的结构最常为常见,既在两闸板中间有双面推力楔块,这种闸阀适用于低压中小口径(DN40—300mm)闸阀。也有在两闸板间带有弹簧的,弹簧能产生予紧力,有利于闸板的密封。

2)楔式闸阀:密封面与垂直中心线成某种角度,即两个密封面成楔形的闸阀如图2—13所示。

密封面的倾斜角度一般有2°52´,3°30´,5°, 8°, 10°等,角度的大小主要取决于介质温度的高低。一般工作温度愈高,所取角度应愈大,以减小温度变化时发生楔住的可能性。

在楔式闸阀中,又有单闸板,双闸板和弹性闸板之分。单闸板楔式闸阀,结构简单,使用可靠,但对密封面角度的精度要求较高,加工和维修较困难,温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸气介质管路中使用较多。它的优点是:对密封面角度的精度要求较低,温度变化不易引起楔住的现象,密封面磨损时,可以加垫片补偿。但这种结构零件较多,在粘性介质中易粘结,影响密封。更主要是上、下挡板长期使用易产生锈蚀,闸板容易脱落。弹性闸板楔式闸阀,它具有单闸板楔式闸阀结构简单,使用可靠的优点,又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差,改善工艺性,现已被大量采用。


2. 按阀杆的构造闸阀又可分为

1) 明杆闸阀:阀杆螺母在阀盖或支架上,开闭闸板时,用旋转阀杆螺母来实现阀杆的升降。如图2—12所示。这种结构对阀杆的润滑有利,开闭程度明显,因此被广泛采用。

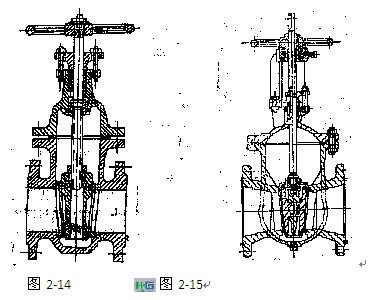

2) 暗杆闸阀:阀杆螺母在阀体内,与介质直接接触。开闭闸板时,用旋转阀杆来实现。如图2—14所示。这种结构的优点是:闸阀的高度总保持不变,因此安装空间小,适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器,以指示开闭程度。这种结构的缺点是:阀杆螺纹不仅无法润滑,而且直接接受介质侵蚀,容易损坏。

2-142-15

二、闸阀的通径收缩

如果一个阀体内的通道直径不一样(往往都是阀座处的通径小于法兰连接处的通径),称为通径收缩。如图2—15所示。

通径收缩能使零件尺寸缩小,开、闭所需力相应减小,同时可扩大零部件的应用范围。但通径收缩后。流体阻力损失增大。

在某些部门的某些工作条件下(如石油部门的输油管线),不允许采用通径收缩的闸阀。这一方面是为了减小管线的阻力损失,另一方面是为了避免通径收缩后给机械清扫管线造成障碍。


三、闸阀的主要零件材料
制造闸阀零件材料很多,包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。

豪森博格提醒您,制造闸阀零件的材料要根据下列因素来选择:

1、工作介质的压力、温度和特性。

2、该零件的受力情况以及在闸阀结构中所起作用。

3、有较好的工艺性。

4、在满足以上条件情况下,要有较低的成本。


四、闸阀的安装

正确地选择了闸阀之后,还要正确安装、维护与操作,这样才能充分发挥其效能。

1.安装
闸阀安装的质量、直接影响着使用,所以必须认真注意。

方向和位置

许多闸阀具有方向性,例如截止阀,节流阀,减压阀、止回阀等,如果装倒装反,就会影响使用效果与寿命(如节流阀),或者根本不起作用(如减压阀),甚至造成危险(如止回阀)。一般闸阀,在阀体上有方向标志;万一没有,应根据闸阀的工作原理,正确识别。

闸阀安装的位置,必须方便于操作;即使安装暂时困难些,也要为操作人员的长期工作着想。最好闸阀手轮与胸口取齐(一般离操作地坪1.2米),这样,开闭闸阀比较省劲。落地闸阀手轮要朝上,不要倾斜,以免操作别扭。豪森博格提醒您:靠墙机靠设备的闸阀,也要留出操作人员站立余地。要避免仰天操作,尤其是酸碱、有毒介质等,否则很不安全。

闸阀不要倒装(即手轮向下),否则会使介质长期留存在阀盖空间,容易腐蚀阀杆,而且为某些工艺要求所禁忌。同时更换填料极不方便。

明杆闸阀,不要安装在地下,否则由于潮湿而腐蚀外露的阀杆。

2.施工作业
安装施工必须小心,切忌撞击脆性材料制作的闸阀。

安装前,应将闸阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。

闸阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在法兰上。

对于闸阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤闸阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小闸阀,使其失效。

安装螺口闸阀时,应将密封填料(线麻加铅油或聚四氟乙烯生料带),包在管子螺纹上,不要弄到闸阀里,以免阀内存积,影响介质流通。

安装法兰闸阀时,要注意对称均匀地把紧螺栓。闸阀法兰与管子法兰必须平行,间隙合理,以免闸阀产生过大压力,甚至开裂。对于脆性材料和强度不高的闸阀,尤其要注意。

须与管子焊接的闸阀,应先点焊,再将关闭件全开,然后焊死。


3.保护设施

有些闸阀还须有外部保护,这就是保温和保冷。保温层内有时还要加伴热蒸汽管线。什么样的闸阀应该保温或保冷,要根据生产要求而定。原则地说,凡阀内介质降低温度过多,会影响生产效率或冻坏闸阀,就需要保温,甚至伴热;凡闸阀裸露,对生产不利或引起结霜等不良现象时,就需要保冷。保温材料有石棉,矿渣棉、玻璃棉、珍珠岩,硅藻土、蛭石等;保冷材料有软木、珍珠岩、泡沫、塑料等。

长期不用的水、蒸汽闸阀必须放掉积水。


4.旁路和仪表

有的闸阀,除了必要的保护设施外,还要有旁路和仪表。安装了旁路,便于疏水阀检修。其它闸阀,也有安装旁路的。是否安装旁路,要看闸阀状况,重要性和生产上的要求而定。

5. 填料更换

库存闸阀,有的填料已不好使,有的与使用介质不符,这就需要更换填料。

闸阀制造厂无法考虑使用单位千门万类的不同介质,填料函内总是装填普通盘根,但使用时,必须让填料与介质相适应。

在更换填料时,要一圈一圈地压入。每圈接缝以45度为宜,圈与圈接缝错开180度。填料高度要考虑压盖继续压紧的余地,现时又要让压盖下部压填料室适当深度,此深度一般可为填料室总深度的10-20%。

对于要求高的闸阀,接缝角度为30度。圈与圈之间接缝错开120度。

除上述填料之处,还可根据具体情况,采用橡胶O形环(天然橡胶耐60摄氏度以下弱碱,丁睛橡胶耐80摄氏度以下油品,氟橡胶耐150摄氏度以下多种腐蚀介质)三件叠式聚四氟乙烯圈(耐200摄氏度以下强腐蚀介质)尼龙碗状圈(耐120摄氏度以下氨、碱)等成形填料。在普通石棉盘根外面,包一层聚四氟乙烯生料带,能提高密封效果,减轻阀杆的电化学腐蚀。

在压紧填料时,要同时转动阀杆,以保持四周均匀,并防止太死,拧紧压盖要用力均匀,不可倾斜。


五、闸阀的维护
对闸阀的维护,可分两种情况;一种是保管维护,另一种是使用维护。

1.保管维护

保管维护的目的,是不让闸阀在保管中损坏,或降低质量。而实际上,保管不当是闸阀损坏的重要原因之一。

闸阀保管,应该井井有条,小闸阀放在货架上,大闸阀可在库房地面上整齐排列,不能乱堆乱垛,不要让法兰连接面接触地面。这不仅为了美观,主要是保护闸阀不致碰坏。

由于保管和搬运不当,手轮打碎,阀杆碰歪,手轮与阀杆的固定螺母松脱丢失等等,这些不必要的损失,应该避免。

对短期内暂不使用的闸阀,应取出石棉填料,以免产生电化学腐蚀,损坏阀杆。

对刚进库的闸阀,要进行检查,如在运输过程中进了雨水或污物,要擦试干净,再予存放。

闸阀进出口要用蜡纸或塑料片封住,以防进去脏东西。

对能在大气中生锈的闸阀加工面要涂防锈油,加以保护。

放置室外的闸阀,必须盖上油毡或苫布之类防雨、防尘物品。存放闸阀的仓库要保持清洁干燥。

2.使用维护

使用维护的目的,在于延长闸阀寿命和保证启闭可靠。

阀杆螺纹,经常与阀杆螺母摩擦,要涂一点黄干油、二硫化钼或石墨粉,起润滑作用。

不经常启闭的闸阀,也要定期转动手轮,对阀杆螺纹添加润滑剂,以防咬住。

室外闸阀,要对阀杆加保护套,以防雨、雪、尘土锈污。

如闸阀系机械待动,要按时对变速箱添加润滑油。

要经常保持闸阀的清洁。

要经常检查并保持闸阀另部件完整性。如手轮的固定螺母脱落,要配齐、不能凑合使用,否则会磨园阀杆上部的四方,逐渐失去配合可靠性,乃至不能开动。

不要依靠闸阀支持其它重物,不要在闸阀上站立。

阀杆,特别是螺纹部分,要经常擦拭,对已经被尘土弄脏的润滑剂要换成新的,因为尘土中含有硬杂物,容易磨损螺纹和阀杆表面,影响使用寿命。

德国H+G阀门公司致力于不断努力使产品的改进,更好地服务于我们的现在和未来的客户需求.
