近年来信息化建设迅猛发展，人们对于数据、语音、图像等多媒体通信" title="通信">通信的需求日益旺盛，这大大加快了光纤通信的发展。由于传统以太网在传输距离和覆盖范围方面已不再满足需要，同时光纤通信具有传输距离长、信息容量大、保密性好等优点，因此光纤通信对于信息化建设具有重要意义。

　　1、光纤通信的原理

　　光纤通信技术从光通信中脱颖而出,已成为现代通信的主要支柱之一,在现代电信网中起着举足轻重的作用。信息源把用户信息转换为原始电信号，这种信号称为基带信号。电发射机把基带信号转换为适合信道传输的信号，这个转换如果需要调制，则其输出信号称为已调信号，然后把这个已调信号输入光发射机转换为光信号，光载波经过光纤线路传输到接收端，再由光接收机把光信号转换为电信号，电接收机的功能和电发射机的功能相反，它把接收的电信号转换为基带信号，最后由信息宿恢复用户信息。

　　2、本系统的设计方案

　　本设计利用光发送模块、光接收模块以及光纤，设计并制作一套简易光纤传输系统。总体方案如下图所示。利用信号发生器产生待传送的模拟信号，经A/D转换电路变为数字电平，再通过光发送模块与光接收模块传输数据，并通过D/A" title="D/A">D/A转换及数据处理电路对其进行处理。处理后的结果可通过示波器与信号发生器的输出波形对比观察。为了实现A/D转换功能，D/A转换功能与对信号处理的能力，特引入单片机" title="单片机">单片机控制模块。

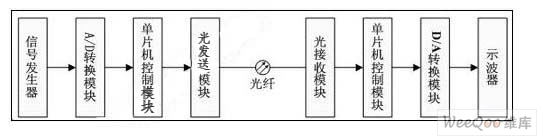

图 系统的设计方案

　　本设计的A/D转换模块采用的是ADC0809" title="ADC0809">ADC0809模拟/数字转换芯片，单片机采用的是AT89C51，光发送模块采用的是HFBR-1414T,光接收模块采用的是HFBR-2416T，D/A转换模块采用的是DAC0832数字/模拟转换芯片。

　　(1)发送模块

　　光发送器与接收器是现代光纤通信系统中的重要器件。本设计采用的光发送器是Agilent公司生产的HFBR-1414T型号的光电器件，它是一种集成光发送模块，它内部有AIGaAs制成的LED发光二极管，出射光波长为820μm，频谱宽度为30μm，并有多种光纤接口，如50/125μm、62.5/125μm和100/140μm。HFBR-1414T的发光效率高，能保证在小的驱动电流下工作。因此能耗低，稳定性好。

　　(2)接收模块

　　光接收器是HFBR-2416T型号，属于Agilent公司生产的HFBR-0400系列中的一种低价、高性能的光接插件，广泛应用于光纤模拟通信和数字通信等领域。HFBR-2416T的输出为模拟电压信号，可应用于模拟光通信系统和数字光通信系统。光接收电路在工作时，由HFBR-2416T将光纤传输的光信号转换成电压信号，电路自动增益控制限幅放大器和逻辑电平比较器作用是将HFBR-2416T输出的电压信号转换成TTL或者ECL数字电平。另外，DHFBR-2416T的Vcc与电源间还需要连接一个10?的限流电阻和0.1uF的旁路电容以去除电源噪声。如果需要，还可加入一个更复杂的滤波电路。通常把HFBR-2416T组成的光接收器和HFBR-1414T组成的光发射器配套使用，以构成完整的光通信收发系统。

　　结论

　　此系统设计原理简单，器件也不复杂，而且可扩展性很强，便于应用。它可实现多路信道共同传输的扩展。为提高输出的信号的精度，进一步减少失真可选用位数较多的芯片，设计中所用的ADC0809的位数为8位。现行的有12位、16位。位数越多，转换后的结果越精确，示波器观察的波形失真越小。对设计进行的扩展还可进一步的提升其传输质量。只要在发送端放置光接收模块HFBR-2416T，接收端加上光发送模块HFBR-21414T并进行相应的软件扩展，还可以实现双向通信功能的扩展。
