电量计在手持设备中的实现
摘要:本文结合锂电池充放电特性,详细介绍和比较了三种锂电池电量的计算方法:电压估算法、模型查表法和电流检测法,分析了系统侧电量计量和电池侧计量的优缺点
Abstract:
Key words :

锂电池具有高存储能量、寿命长、重量轻和无记忆效应等优点,已经在现行便携式设备中得到了广泛的使用,尤其是在手机、多媒体播放器、GPS终端等消费类电子设备中。这些设备不但单纯地只是支持单一的通讯功能,还支持流媒体播放和高速的无线发送和接收等等功能。随着越来越多功能的加入且要获得更长单次充电的使用时间,便携式设备中锂电池的容量也不断地增大,以智能手机为例,主流的电池容量已经800mAH增长到现在1500mAH,并且还有继续增长的趋势。
随着大容量电池的使用,如果设备能够精确的了解电池的电量,不仅能够很好地保护了电池,防止其过放电,同时也能够让用户精确地知道剩余电量来估算所能使用的时间,及时地保存重要数据。因此,在PMP和GPS中, 电量计不断加入到设备中,并且电量计也在智能手机中得到了应用,尤其是在一些Windows Mobile操作系统的智能手机中,如图1所示,电池电量的显示已由原来的柱状图变为了数字显示。
本文介绍和比较三种种不同电量计的实现方法,并且以意法开云棋牌官网在线客服的STC3100电池监控IC为例,在其Demo实现了1%精度的电池精度计量。
(a)柱状图电量显示
(b)数字精确电量显示
图1 Windows Mobile 手机中电量计量
1 ,电量计的实现方法和分类。
据统计,现行设备中有三种电量计,分别是:
直接电池电压监控方法,也就是说,电池电量的估计是通过简单地监控电池的电压得来的,尽管该方法精度较低和缺乏对电池的有效保护,但其简单易行,所以在现行的设备中得到最广泛的应用。然而锂电池本身特有的放电特性,如图2所示。不难从中发现,电池的电量与其电压不是一个线性的关系,这种非线性导致电压直接检测方法的不准确性,电量测量精度超过20%。电池电量只能用分段式显示,,如图1.a所示,无法用数字显示精确的电池电量。手机用户经常发现,在手机显示还有两格电的时候,电池的电量下降得非常快,也就是因为这时候电池已经进入Phase3。
图2 锂电池放电曲线
电池建模方法,根据锂电池的放电曲线,建立一个数据表,每测量一个电压值,根据该电压去表中查出所对应的电量。该方法有效地提高电量的测量精度,可以达到5%,且简单易用,无需做电池的初次预估,但是该数据表的建立是一个复杂的过程,尤其是考虑到电池的温度、自放电、老化等因素的影响,并且对不同容量或类型的电池的兼容性也是一个问题。该表需要结合温度和电池寿命等因素进行修正,才能得到较高的测量精度。

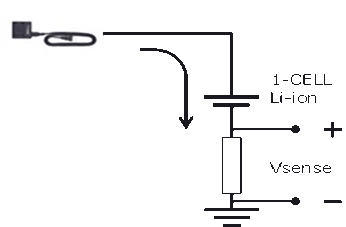

库仑计,如图3所示,在电池的正极或者负极串入一个电流检测电阻,一旦有电流流入或者流出电池时,就会在电阻的两端产生电压Vsense,通过检测Vsense就可以计算出流过电池的电流。该电流与时间做积分就是变化的电量,因此其可以精确跟踪电池的电量变化,精度可达1%。尽管库仑计存在电池初次预估的问题,且电流电阻的精度直接影响了电量的精度。但是配合电池电压和温度的监控,一些软件算法可以较好地减小锂初次电量预估、电池老化、电流检测电阻精度等等因素对测量结果的影响。该方法在现行的设备和电池组中得到最为广泛的应用,下文以意法开云棋牌官网在线客服带库仑计的电池监控芯片 STC3100为例,详细介绍该方法实现高精度的电量计量。
(a)充电
(b)放电
图3 电池充放电示意
电量计按其位置来分,可以分为两种:电池侧电量计和系统侧电量计。电池侧电量计解释电量计量芯片直接设计在电池组中,电量计芯片永远检测一个电池,能够实时检测电池的充放电、自放电和自身老化等等,即使电池未被使用时,这些电池参数在实时地检测。该种电量比较精确,但是成本较高,电池接口复杂,系统对电池的兼容性较差。
而系统侧电量计是指电量计设计在系统侧而不是在电池组里,这样可以避免电池组的重新设计,减小的电池的管脚,系统可以兼容更多的电池。并且便携式设备要求电池体积越来越小,而容量越来越大,在系统侧实现电量计比在电池中实现更为简单便捷。但是,系统侧的电量计需要更为复杂的软件算法,解决电池的初次预估的问题、兼容不同特性电池的问题等等。
2 STC3100 介绍和设计注意事项
STC3100是意法开云棋牌官网在线客服带库仑计的电池监控芯片,它能够监控电池的电压、温度、和电流,集成一个可编程的12~14位的ADC,硬件积分器用于库仑计功能的计算,所测电流最大可达2.5A,积分器可以用7000mAh的电池,分辨率可达0.2mAh. 其内部框图如图4所示。
图4 STC3100内部框图
STC3100带有一个I2C接口与处理器端进行通讯,并且集成了32bytes的RAM,用于存储电池的电量或其他特性信息。GPIO管脚可以用来作为电池低压报警使用,其应用框图如图5所示。

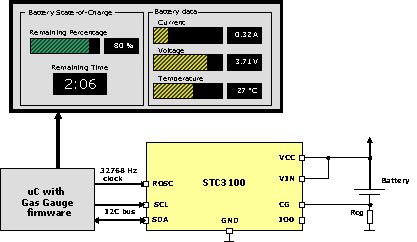

图5 STC3100电量计量框图
STC3100中的库仑计需要一个32.768kHz的时钟,用于作为计算电量的时基,其精度直接影响电量的计算精度。 STC3100支持内部和外部的时钟,外部时钟优先的原则,并且能够自动检测是否存在外部时钟源,也可以通过设置寄存器设置成强制使用外部时钟源。如图6所示,如果用内部时钟,一个200kohm 0.1%的电阻连接与Rosc管脚和地之间,内部时钟精度在其供电电压和工作温度范围内为2.5%。为得到更高的精度,只能采用外部输入高精度时钟源的方式。
图6 STC3100的两种时钟源
电流采样电阻Rcg是用采集流入或流出电池的电流,由于ADC采样的限制,该电阻的压降不能超过+/-80mV,所以,该阻值由应用中最大的峰值电流决定,如式一。如果峰值电流为2A,那么该阻值可以选择33mohm。
(1)
电流电阻上的电压经ADC采样后放置于REG_CURRET(06H和07H)寄存器中,而ADC的LSB是11.7uV,这样就可以按式二计算实际流过的电流值:
(2)
同时,STC3100会把Rcg两端的电压值与采样周期相乘后放入28位的累加器中,其中的高16位会放入REG_CHARGE(02h和03h)寄存器中,其实际的电量可以按式三计算。
(3)
STC3100自身的供电管脚Vcc和电池电压检测管脚Vin是分开的,如图7所示,这样很容易可以在电压检测管脚加入R2(1kohm)和C2(47nF~220nF)组成的ESD 保护和滤波电路,而电阻R1(150ohm)和齐纳二极管D1(5.6V)组成对Vcc的ESD保护电路,从而不会影响对电池电压的检测精度。电池电压和温度经ADC采样后分别放于REG_VOLTAGE 和REG_TEMPERATURE寄存器中,按照式三和式四可以分别计算出电池的实际电压和温度值。
(4)
(5)
STC3100的GND管脚要用一个PCB走线连接与电阻的地端,确保所有的电流都是流过该电阻的,避免产生电流的检测误差。
图7 STC3100的电源管脚和电池电压监控管脚
3 ,软件设计与验证
STC3100寄存器中可以直接读出电量的变化值、电池电压、电流、温度等数据,系统处理器需要在上电时,配置STC3100的寄存器,启动其电量计数功能,如果是第一次上电,需要通过检测的电池电压进行电池容量的初次预估。完成初次预估后就可以进行实时的电池电量的实时计算,软件的流程如图所8示。

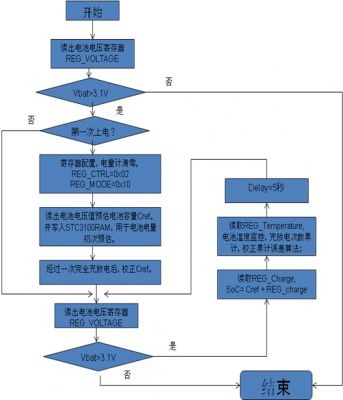

图8 软件流程框图
电池的容量会随温度、充放电次数和使用时间的长短变化而变化,因此,为得到精确的电池电量,仅仅获得电池电压、电流是不够的,还要考虑温度、电池老化、电流检测电阻精度等因素造成的累计误差,因此,建议在使用中定期一次电池的完全的充放电过程,进行消除累计误差,不断保持电量的精度。上述软件在STC3100的demo板(STEVAL-ISB0011V1)进行了验证,如图9所示。该Demo板使用STM32进行软件处理,其上电池的充电芯片是具有800mA充电能力的STC4054,16*2矩阵的液晶LCD可是实时显示电池的容量、电压、电流和温度等参数,同时支持通过USB接口和PC通讯的功能,能够把电池的信息上传给上位机。
图9 STC3100 Demo板
该实验采用1800mAh的电池,型号是(),实时监控数据如图10所示,其中包括了电池电压、温度、电流、剩余电量、电池容量和STC3100芯片的ID号。并且我们分别对STC3100施加外部和内部的32K时钟,测试结果证明,采用外部时钟测量结果更为准确。

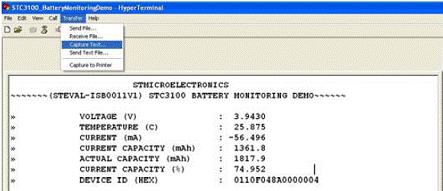

图10 电池监控数据
结论
现在便携式设备集成越来越多的功能,精确的电量计可以用于提示用户剩余的使用时间,甚至可以在电池低电量时,可以提示用户关闭耗电较大的设备,这样可以给用户以更好的使用体验。意法开云棋牌官网在线客服的STC3100是用在系统侧的电池电量监控芯片,可以精确地监控电池电压、电流、温度,并且实时输出电池电量,减轻了系统的工作量,并且它本身具有较小的功耗,比较适合便携式设备的应用。
