摘要：A5系列PLC" title="PLC">PLC是完全由正航公司自主研发生产的高性能" title="高性能">高性能PLC，其CPU模块上有两个模拟电位器" title="电位器">电位器。用户可以使用这两个模拟电位器来调整程序内的一些常用参数。
关键词：正航 A5 PLC 模拟电位器 调整参数
A5系列PLC是完全由正航公司自主研发生产的高性能PLC，其CPU模块上有两个模拟电位器。用户可以使用这两个模拟电位器来调整程序内的一些常用参数。例如，在某些场合，用户可能有某一个参数需要根据PLC工作的环境等实时进行调整。

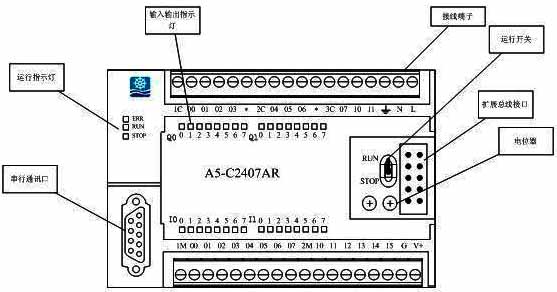

下图为A5系列中的一款PLC的CPU移去上面盖板和扩展口盖板后的前面板正视图，包括运行开关，顶调电位器，CPU型号标签，信号线连接端子、I/O" title="I/O">I/O状态指示灯、编程口、CPU状态指示灯、扩展总线接口等几个部分。
如上图所示，A5的模拟电位器位于A5系列PLC的右侧小翻盖下面，使用小十字螺丝刀可以进行旋转调整。
当旋转调整这两个模拟电位器时，可以改变PLC内部的两个字节SMB28和SMB29的值，使这两个字节的值从0—255变化。在程序中可以使用此方法调节参数。
例如，我们需要编程实现如下功能：
＊当输入点I0.0有输入后，进行计时，计时值到，Q0.0输出
＊当输入点I0.0断开后，Q0.0立即断开
＊计时值可以通过模拟电位器进行调整，从2—6秒可变
我们使用电位器A（左边的电位器）来调整参数。当旋转左边的电位器时，SMB28的值会从0—255变化，而要求调整的定时值是2—6秒，当采用分辨率为100毫秒的定时器时，即要求调整的值是20—60。
因此我们做一个计算，设x为SMB28的值，y为我们需要的定时值，则
y=40＊x/255+20
这样，当x=0时，y=20；当x=255时，y=60。

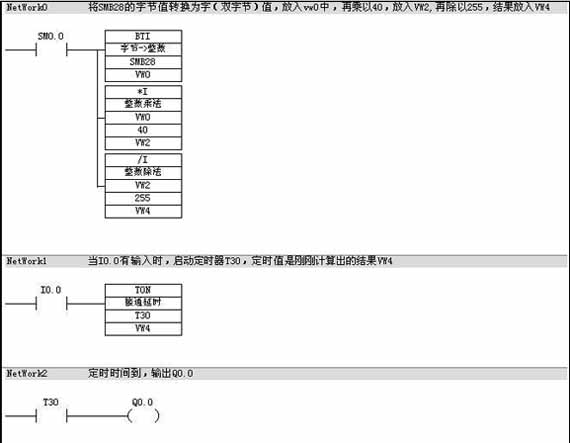

编程如下：
如果使用语句表，编程如下：
NETWORK 0
//将SMB28的字节值转换为字（双字节）值，放入vw0中，再乘以40，放入VW2,
//再除以255，结果放入VW4
LD SM0.0
BTI SMB28,VW0
＊I VW0,40,VW2
/I VW2,255,VW4
NETWORK 1
//当I0.0有输入时，启动定时器T30，定时值是刚刚计算出的结果VW4
LD I0.0
TON T30,VW4
NETWORK 2
//定时时间到，输出Q0.0
LD T30
= Q0.0
