为适应业务IP化和网络IP化的发展趋势，分组传送网（PTN）技术已成为城域传送网的主要发展方向。PTN技术具有丰富的OAM机制、完善多样的保护恢复能力，可有效满足基站、大客户等各类业务接入需求。而光传送网（OTN）技术为客户信号提供在波长/子波长上进行传送、复用、交换、监控和保护恢复的技术。在提供丰富带宽的基础上，增强了节点汇聚和交叉能力、组网保护和OAM管理能力，可以为大量GE、2.5Gbit/s、10Gbit/s甚至40Gbit/s等大颗粒业务提供传输通道。
结合PTN和OTN技术优势，OTN和PTN联合组网模式凭借其IP业务接入、汇聚及灵活调度能力，将有利于推动城域传输网向着统一、融合的扁平化网络演进，推进传送网向更加“睿智”的方向发展。
LTE回传的解决之道
PTN技术在传送网IP化发展中解决了带宽高效利用、QoS、高网络安全性、高精度时钟传送等需求，已经在现网中正式部署，在承载基站回传业务和集团大客户业务的功能、性能方面，得到了很好的实际验证。
在PTN技术的下一步发展中，首先考虑OAM的演进，国际标准重点讨论两种OAM解决方案：G-Ach+Y.1731和BFD扩展系列。鉴于G-Ach+Y.1731标准已较完善，产品成熟度高，现网升级难度小，采用此方案作为PTN设备功能实现的目标方案，若将来有BFD扩展系列的OAM需求，也可考虑引入。
其次是对LTE业务承载的支持，LTE业务的S1 Flex和X2接口存在横向转发需求，LTE站点的带宽需求至少在200Mbit/s以上。LTE回传网解决方案需要综合考虑技术成熟度、升级难度、建设成本和维护成本等因素，各种方案还需进一步验证和完善，目前的方案主要包括以下几个方面。
接入、汇聚、核心PTN设备维持L2静态隧道，核心PTN设备通过CE路由器实现L3路由转发。该种方案产品成熟度高，L3支持好，但是在核心层存在两种形态的设备，成本较高，需跨专业维护。
端到端PTN组网，接入、汇聚PTN设备采用L2静态隧道，核心PTN设备升级支持L3 VPN。在核心层只有PTN设备，成本低，便于统一运维。目前PTN支持L3的标准有待于完善，产品成熟度待验证。
接入、汇聚、核心采用大容量传输设备（OTN/WDM）设备实现透传，核心传输设备通过CE路由器实现L3路由转发，该方案优势在于产品成熟度高，但是也存在核心层两类设备需跨专业维护的情况。
端到端采用动态IP技术组网，接入设备采用交换机，汇聚、核心设备采用路由器，这种方案中L3支持好，但是网管、OAM、时间同步性能有待进一步提高。
OTN技术则在2009年开始完成向“全业务承载”的转变，加强了对以太网业务的承载，OTN技术逐步完善对ODU0、ODU3e2、ODUflex、高阶/低阶光通道数据单元（HO/LO ODU）、通用映射规程（GMP）等技术方案的标准化，使OTN 满足了多业务承载的需求。ODUflex支持分组和CBR业务承载，可提供灵活可变的速率适配机制，使得OTN 能够更高效地承载包括IP 在内的全业务，最大限度提高线路带宽利用率，对ETH、FC、CPRI、GPON 等多业务接口具有更好的适配能力。同时，OTN也在研究具备分组调度能力，采用分组调度+OCH光交叉两级调度方式，或者是分组调度+ODUk电交叉+OCH光交叉的三级调度方式，以更好支持海量分组交换业务。
在城域网OTN组网应用中，直接或间接面向来自基站、集团客户、家庭宽带和IPTV业务的需求。在核心或汇聚层面引入OTN组网，首先可以解决光纤紧张问题，避免某些跳段光纤瓶颈而导致业务难以开通；其次跨地区的业务快速而可靠开通，无需考虑大量长距离熔纤、跳光缆、测距等工作；在端口适配方面，OTN可把GE汇聚为10GE接口，有效解决部分BRAS/SR出GE端口，而CR出10GE端口的匹配问题；此外通过OTN的物理层保护，可解决扁平化过程可能遇到的业务安全问题。
OTN设备提供频率和时间同步，参与时间同步的传递，可减少建设专用时间传送网络的投资，减少BITS和时间源设备的数量，减少光纤资源消耗。目前OTN设备正在逐步实现同步以太功能完成全网频率同步，并在此基础上，通过OTN带内开销或者带外光监控信道（OSC）传递时间同步，从而实现OTN和PTN组网环境下端到端的频率同步和时间同步。
PTN+ OTN的两种组网模式
位于城域核心层面的OTN作为透明的传送平台，为汇聚层及接入层的PTN提供传送通道，两者之间是服务层和客户层的关系，相互独立。因此在业务层面，OTN和PTN是客户侧信号对接，为提高OTN线路侧的带宽利用率，OTN可以将PTN业务进行初步汇聚。根据实际网络环境，OTN对于PTN业务的汇聚存在不同的方式。

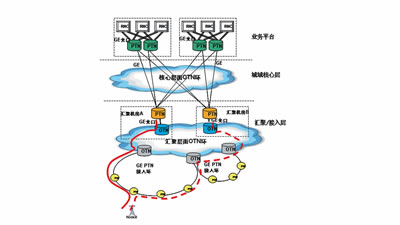

在业务量大，覆盖范围大的网络环境中，城域网采用在汇聚层部署OTN网络，这样就存在一个接入/汇聚层的PTN网络和汇聚层OTN混合组网的场景。当3G基站归属多个RNC节点，在汇聚机房设置两套PTN汇聚设备，3G基站组成若干个GE PTN接入环，通过OTN汇聚环双挂接汇聚机房PTN设备，业务需在汇聚机房PTN设备做好分局向整合，汇聚成若干条GE/10GE链路通过核心层OTN连接业务平台侧PTN设备，形成基站接入、业务平台两层PTN网络结构，如图1所示。

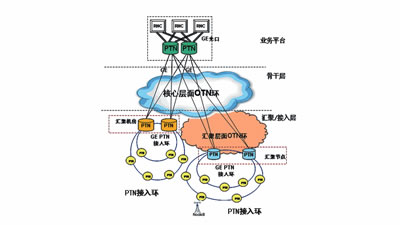

对于3G基站归属同一个RNC节点，3G基站组成若干个GE PTN接入环，双接汇聚节点PTN设备，汇聚节点PTN设备汇聚若干条GE链路，通过OTN汇聚环、骨干环双挂接业务平台侧PTN设备，多个PTN接入环通过汇聚节点PTN设备汇聚若干个GE链路，可节约OTN汇聚环的波道资源。如图2所示。
