10G EPON引领接入技术未来
中兴通讯技术(简讯)——2010年
薛启康,高程进
中兴通讯
摘要:10GEPON作为率先成熟的下一代PON技术,符合网络发展趋势,具备大带宽、大分光比,与EPON兼
关键词: 光传输网络 EPON
Abstract:
Key words :

10GEPON作为率先成熟的下一代PON技术,符合网络发展趋势,具备大带宽、大分光比,与EPON兼容组网,与EPON网管统一,现网可平滑升级。10G EPON与EPON一脉相承,利用现有网络直接提速10倍,且与国内电信运营商的宽带规划完美匹配,支撑国内电信运营商中远期规划目标的实现,支撑运营商在IDC业务、政企客户业务、家庭客户业务的持续拓展。

在下一代PON的激烈竞争中,10G EPON获得了充分的发展机会,由于其良好的兼容性、扩充性及自主知识产权,具有广阔的市场前景。

10G EPON是EPON演进的必然

针对宽带发展,各国电信运营商均制定了循序渐进的宽带业务发展规划,很多运营商计划在2009—2011年城市新建及改造区域逐步达到20Mbps以上接入能力,2012年之后的中远期目标是提升到50~100Mbps。对于已经规模建设了EPON的电信运营商,将原有技术升级为10G EPON是最节省投资的选择。10G EPON技术能够与已经部署的EPON系统完美融合,提供可持续发展的竞争力。

EPON与10G EPON基于相同的标准体系,和EPON兼容共存是10G EPON标准的基本目标,二者在ODN、管理维护、业务承载、平滑升级等方面具有天然的兼容性:10G EPON与EPON可以使用统一的运维模式和管理机制;EPON与10G EPON在同一ODN下,各类用户共享OLT和ODN,用户可以根据带宽需求灵活选择EPON、对称10G EPON、非对称10G EPON 等ONU类型,实现按需平滑升级,组网简洁、配置灵活。

如图1所示,10G EPON组网方式与原有的EPON组网方式完全相同,运营商不需要对网络进行任何更改,只需要在OLT上安装10G EPON的用户板即可。针对用户端,只要安装具有10G EPON的ONU即可,不需要改动原有的EPON ONU。

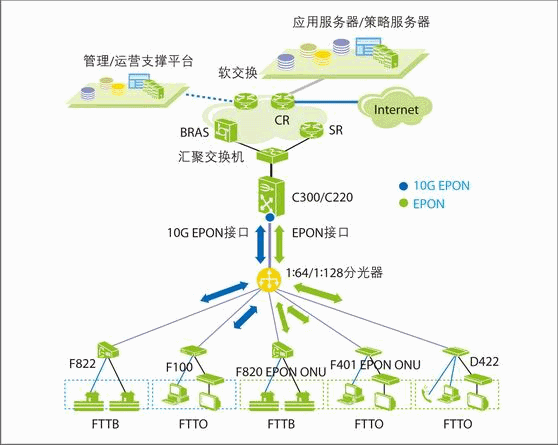

图1 10G EPON与EPON组网图

10G EPON的核心竞争优势

作为EPON的发展,10G EPON全面继承了以太网技术简练适用、成本低廉、可扩展性好的技术特性,在下一代PON技术关注的核心技术指标方面显现了突出的优势,具有强大的生命力。

● 10G EPON带宽提升10倍,综合成本增加不到1/10

在现有的FTTB模式下,采用10G EPON,设备成本仅比EPON高出5%;在FTTH模式下,设备成本比EPON高出20%~30%(初期10G EPON建设量较小时的成本分析),综合考虑10G EPON的大容量、大带宽、大分光比特性,综合成本增加不到1/10。

● 10G EPON支持1:256分光比,满足FTTB向FTTH的平滑演进需求

宽带光接入发展的终极目标是FTTH,无论是现有的FTTB升级为FTTH,还是未来直接部署FTTH,都需要OLT具备更大的分光比,以体现节约主干光纤的优势。现有的FTTB模式下,分光比一般为1:16(每台ONU平均带16个宽带用户),要演进为FTTH,只需进行二级分光,在FTTB ONU处放置1:16分光器,达到1:256的总分光比,从而实现FTTB向FTTH的平滑演进。

● 10G EPON可支持70km以上的超长距离覆盖,满足OLT向汇聚型发展的要求

10G EPON支持更大的光功率预算,可以实现32~35dB的光功率预算,可实现70km以上的超长距离覆盖。有了充足的光功率预算,确保足够长的覆盖半径,这样才能够真正满足OLT向汇聚型发展的要求。
10G EPON的应用场景

10G EPON可以被广泛应用于政府、家庭、办公、移动回程等场景,满足运营商的现实需求。

● 政企客户FTTO,采用GE专线接入

政府通常采用FTTO方式进行网络建设,带宽要求支持数兆至GE,最好使用光纤接入。另外,需提供完善的服务保障与DBA机制。

传统采用P2P光纤直驱的方式,需要消耗大量的光纤资源。采用10G EPON技术,有足够的带宽在PON网络中为企业开通对称的GE专线,节约了宝贵的光纤资源。

● 家庭客户FTTN,采用大中容量节点的宽带提速

家庭客户目前主要采用FTTN接入方式,而10G EPON支持大容量节点、大用户量、长距离的接入组网。

随着中国电信宽带提速的推进,大量的老小区改造中,对于无法布放5类线的地区仍然采用FTTN+DSL(ADSL2+或VDSL2)模式,单节点的宽带用户数可能有200~500个,采用1个GE或者EPON,带宽都无法满足集团提速目标的要求,而引入10G EPON则可以在PON网络中实现大容量接入点的宽带提速。

● 家庭客户FTTB

家庭客户也可能选择FTTB接入,国内运营商基本上全部选择了光进铜退,FTTB为运营商主推的解决方案之一。其网络的特点为:快速,低投入,支持网络平滑升级,是目前建网的最佳方式之一。家庭客户FTTB模式具有以非对称业务应用为主的特点,根据MDU的容量不同,推荐10G EPON的FTTB现网应用分光比为1:32~1:128,以节省主干光纤资源和局端机房空间。

● 家庭客户FTTH
对于家庭客户的FTTH接入,由于10G EPON同时支持高分光比与高带宽,能够提供高端客户差异化服务,并可支持FTTB向FTTH演进。

对于现有FTTB升级为FTTH,10G EPON可以实现1:256甚至更高的分光比,无需调整主干ODN,实现平滑升级,如图2所示。

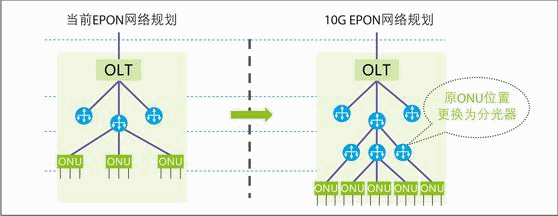

图2 FTTB升级为FTTH

对于新建FTTH,10G EPON具有1:256及更高的分光比,进一步节约主干光纤,可有效降低建网成本,组网图如图3所示。

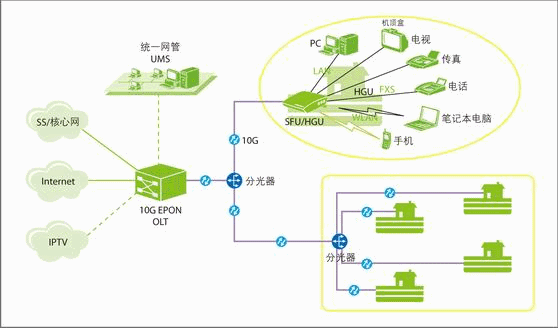

图3 采用10G EPON新建FTTH

● 特殊应用(移动回程)

此外,采用10G EPON,还可以为移动网络提供回程服务。未来移动网络要演进到LTE,一个基站需求最大可达数百兆带宽,光纤网络需要与固网共享共存。10G EPON的高带宽能力与时间承载完全满足发展需求。

10G EPON很好地满足了基站回传、WLAN接入所需的带宽持续增长的需求,同时能够大幅节省光纤和端口资源。ONU可采用E1/FE/GE接口接入基站,基站通过1588消息或1pps+TOD接口,从ONU获取时钟频率和时间同步。

10G EPON应用情况

10G EPON目前已经在国内得到广泛的应用,自2009年开始,在广东、江苏、山西、浙江、哈尔滨等地都有商用案例。广东东莞电信,真正实现了10GEPON与EPON网络的平滑升级,原有1G的用户与目前10G用户在同一张ODN网上同时运行,现网实现1:128分光比;江苏移动,则成功进行了大分光比的突破, 1G/10G兼容共存,高带宽,大分光比,高速上网、高清视频、高清会议电话业务展示;山西联通,10G EPON采用大分光比方案,分光比达到1:256,支持长距离接入,开创了业界的先河;10G EPON在哈尔滨联通的应用,得到了运营商的高度认可。

亚太地区、日本、韩国、中国已经大规模部署了EPON网络,在网络规划、工程实施、业务发展等方面均积累了丰富的经验。针对各国电信宽带网络发展,未来网络的发展方向为FTTx,现在,10G EPON技术已经率先成熟,并在一些国家开始了应用,10G EPON独特的优势,对EPON网络的兼容性,能够有效降低运营商的CAPEX及OPEX,是未来EPON网络升级与更新的实际发展方向。10G EPON以其独有的一系列优势,正在被越来越多的运营商所认可并采用。


此内容为AET网站原创,未经授权禁止转载。
