实验目的：突破4KB的Steppingstone存储空间限制，读取NandFlash中4KB后的代码实现“点灯大法”，借此掌握NandFlash的操作。

　　实验环境及说明：恒颐S3C2410开发板H2410。H2410核心板的NandFlash选用的是三星片上(SOP)K9F1208U0M，该NandFlash容量为64MB。

　　实验思路：开发板上电启动后，自动将NandFlash开始的4K数据复制到SRAM中，然后跳转到0地址开始执行。然后初始化存储控制器SDRAM，调用NandFlash读函数操作把4KB后的点灯代码复制到SDRAM中，跳到点灯代码的入口点实现点灯操作。

　　知识掌握：NandFlash内部结构、命令字及存储控制器

　　一、NandFlash内部结构

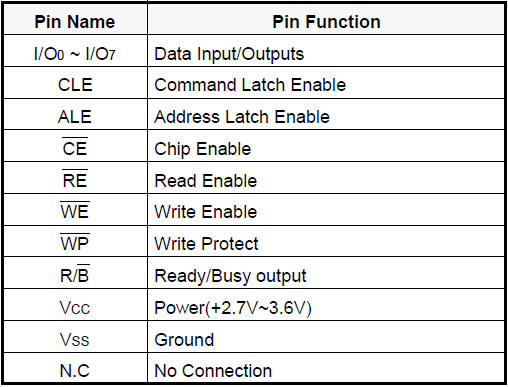

　　不同开发板使用的NandFlash的型号可能不一样，本文只是以K9F1208U0M为例做个简单介绍。引脚描述如下所示：

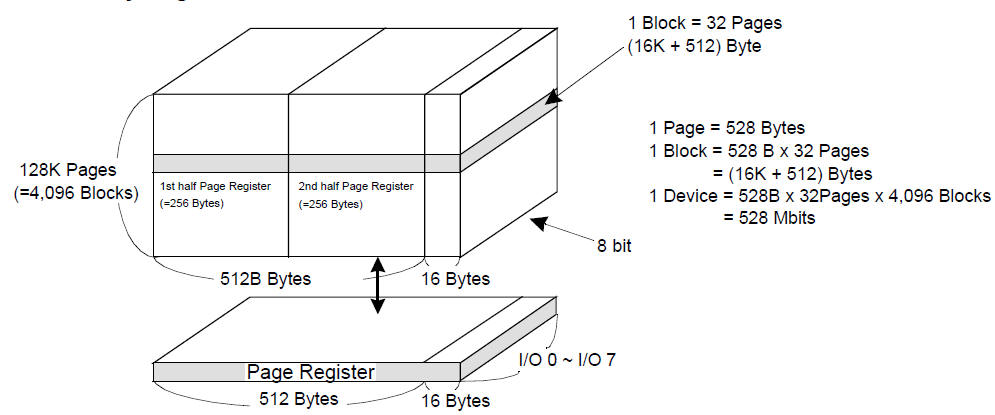

　　NandFlash存储单元结构图如下所示：

　　Device、Block和Page之间的关系---1 Device = 4,096 Blocks = 4096*32 Pages = 128K Pages；1 Block = 32 Page；1 Page = 528 Byte = 512 Byte + 16 Byte。其中1 Page中包含有数据寄存器512 Byte和16 Byte的备用位用于ECC校验存储。所以有528 columns * 128K rows(Pages)。1 Page中的512 Byte的数据寄存器又分为两个部分1st 256 Bytes和 2nd 256 Bytes。用于数据存储的单元有 512 Bytes * 32 Pages * 4096 Blocks = 64 MB，用于ECC校验单元有16 Bytes * 32 Pages * 4096 Blocks = 2MB 。

　　二、NandFlash命令字

　　操作NandFlash时，先传输命令，然后传输地址，最后进行数据的读/写。K9F1208U0M的命令字如下所示：

　　由于寻址需要26bit的地址，该26bit地址通过四个周期发送到NandFlash，如下图所示：
