如何构建基于一个CMOS单防区报警器

　　说明

　　该电路具有自动出入延误 - 计时钟切断 - 和系统重置。它为常开和常闭开关提供 - 并将满足通常的输入设备(压力垫，磁簧接触，铝箔胶带，PIRs和惯性传感器)。报警器www.elecfans.com" border="0" hspace="0" src="//www.ninimall.com/files/images/20101021/4be84c03-8115-49fd-931f-a00ec4e64b22.jpg" style="filter: ; width: 500px; zoom: 1; height: 358px" />

　　如果绿色指示灯不亮 - 一个开放的窗口或门等检查一次，该建筑物是安全的 - 和绿色LED照明 - SW1的移动到“设置”位置。就在这时 - 红色LED会亮起 - 和退出延时将开始。通道出口延迟的长度则是由R12的值。

　　随着220k电阻 - 你有大约30到40秒离开。当你这样做 - 蜂鸣器会响起。它应停止发声当您关闭在你身后的门。这表明已成功触发电路允许的时间内恢复。

　　当您返回到建筑，打开门 - 蜂鸣器的声音 - 和进入延时将开始。随着470k电阻你得约30至40秒钟，以将SW1的到“关”的位置。如果你没有这样做 - 报警会响起。报警

　　的时间长度的声音是由R11的。随着4M7电阻会听起来约15至20分钟。然后，接力，将退出 - ，报警将尝试自行重置。它通过使用第3季至交换机本身“关闭”简单的。

　　如果触发电路已恢复 - 报警复位。如果没有 - 尝试将失败 - 与报警将重新激活。它会继续尝试自行重置每15至20分钟 - 直到触发电路恢复 - 或报警被关闭。

　　所有常见的触发装置可能被连接到输入端子。这些措施包括惯性传感器。该传感器的灵敏度是由R4调整。设置为最低值 - 会激活报警。

　　如果你没有利用惯性传感器 - 替换为220k固定电阻R4。如果你不使用常开开关 - 你可以省略的R1，C1 - 但你必须适应之间的LED绿色和C2额外的连接。

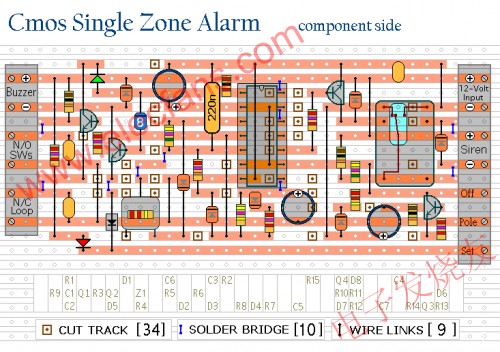

布局

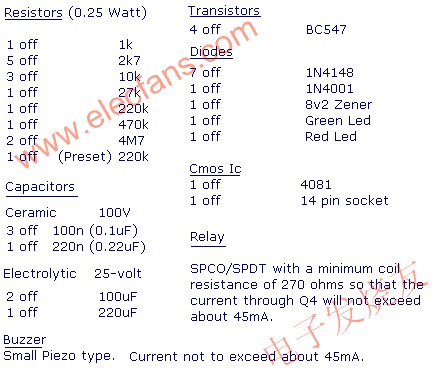

材料清单
