如何建立一个可扩展的基于可控硅防盗报警器

　　这是一个简单的防盗报警电路可控硅。它的功能包括自动出入境延误 - 贝尔一起定时切断复位。它的设计是与常闭输入设备类型，如通常使用 - 磁簧触点 - 微动开关 - 铝箔胶带 - 和PIRs。

　　基本的报警有一个“退出/进入”延迟单区。这将在许多情况下是足够的。但是 - 更大更好的建筑分为区。模块化设计意味着你可以添加任何对系统区数。这些“即时”区域可能会触发常开和常闭输入设备。

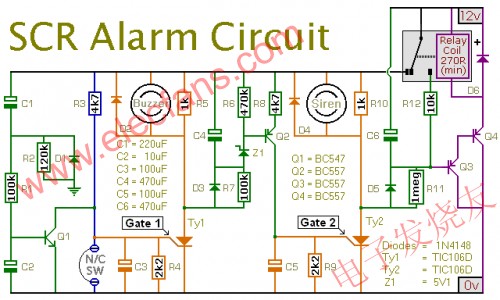

　　示意图

　　它易于使用。当你上了报警开关 - 你有30秒左右离开大楼。当您返回并打开门 - 蜂鸣器会响起。你有大约30秒关掉了警钟。如果你没有这样做 - 海妖会响起。

　　经过约10分钟 - 报警器将尝试自行重置。如果触发电路已恢复 - 尝试将取得成功。但是 - 如果循环仍处于打开状态 - 尝试将失败 - 与报警器将重新启动。当然 - 你可以随时开启关闭的警报器关掉了警钟。

　　一个传统的钟使用最多约400mA的。一般的电子警报器使用较少。如果你打算重画无论从蜂鸣器，警报器终端的电流 - 有问题的可控硅将需要狂奔到金属散热片 - 和继电器触点可能需要升级。

　　如果你不希望定时“禁产和复位”功能 - 给了D5中，D6级，R11的，R12的，第三季度，第四季度，C6和继电器。

　　由于制造公差 - 任何延迟精确的长度取决于您所使用的实际电路中的元件的特性。但是 - 在某种程度上 - 通过改变R2的值是R7和R11的，你可以调整出境，入境和复位时间，以满足您的要求。增加值增加了时间 - 反之亦然。

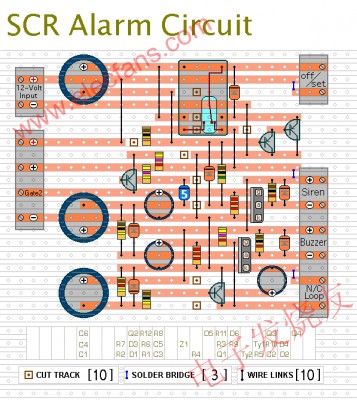

Stripboard布局

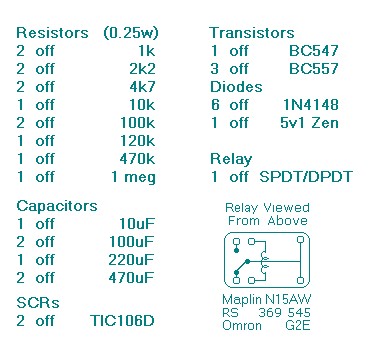

材料清单
