D1409九位LED电平显示驱动电路的应用
摘要:D1409电平显示驱动电路用9个棒状的红色或绿色的LED指示输入电平.电路内部有一直流放大器,其增益随外接电阻改变,因此该电路应用范围宽广.比较电平可按3DB间隔设定,数值如下:-18DB,-15DB,-12DB,-9DB,-6DB,-3DB,0DB,3DB
Abstract:
Key words :

D1409电平显示驱动电路用9个棒状的红色或绿色的LED指示输入电平.电路内部有一直流放大器,其增益随外接电阻改变,因此该电路应用范围宽广.比较电平可按3DB间隔设定,数值如下:-18DB,-15DB,-12DB,-9DB,-6DB,-3DB,0DB,3DB,6DB.由于第二基准电压为5V,因此采用

D1409不用基准电压的电平显示<a class=驱动电路www.elecfans.com" border="0" hspace="0" src="//www.ninimall.com/files/images/20101018/0e175d71-565c-469e-ab04-9f78650a5be4.jpg" style="filter: ; width: 456px; zoom: 1; height: 475px" />

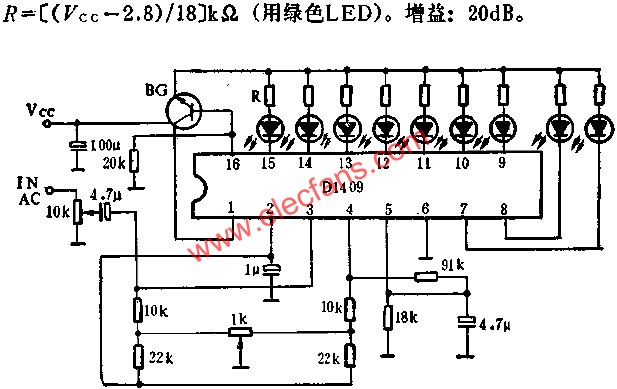

D1409利用基准电压的电平显示驱动电路  www.elecfans.com
