随着大屏幕显示技术与控制技术的不断融合和发展，在高端的大屏幕显示系统工程领域，通过多屏拼接而成的大屏幕图像显示得到了广泛的应用，它所带来的超大画面、多屏显示以及清晰、逼真的显示效果使得监控、安防、会议、模拟仿真等领域的工作效率得到大幅改善，同时促进了这些行业技术水平的快速进步。

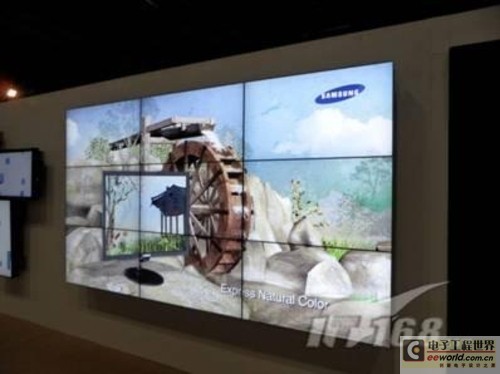

无缝拼接屏类型

　　大屏幕无缝拼接技术是一种特殊的、要求比较高的投影显示应用，可以实现多屏图像融合在一起，并将拼接缝隙缩至最小以至于完全重合的多屏拼接技术。大屏幕无缝拼接技术不仅需要完整的超大幅屏幕，对投射出超大尺寸画面所用的投影也有特殊要求。

▲

　　拼接主要有两种，一种是传统的大屏幕显示墙硬拼接技术，另一种是采用边缘融合技术的投影机无缝拼接技术。其中：DLP拼接(拼缝小于0.5mm)、CRT拼接、PDP等离子拼接、LCD液晶拼接都有缝隙;投影机+边缘融合器+拼接器的方式能实现真正的无缝拼接。相应的拼接屏就由对应的拼接方式拼接而成。

大屏幕显示墙硬拼接技术主要采用多个箱体拼接而成，如CRT背投显示墙、LCD背投显示墙、DLP背投拼接墙以及等离子显示墙等，这种拼接技术目前拼接缝隙最小的可以小到就0.5毫米以下，因为缝隙非常小了，所以大家也都叫“无缝”拼接，但实际是有缝隙的。而采用边缘融合技术的投影机拼接是用多台投影以1×N或M×N的模式在一块大的投影幕上做投影拼接。

　　拼接器做为大屏幕拼接系统、大屏幕投影系统、投影机正投大屏、投影背投拼接屏系统、CRT电视墙系统、等离子拼接系统、液晶拼接墙系统、PDP无缝拼接系统、电视机拼墙系统的核心设备，广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统，可以接驳巴可(Barco)、三菱(MITSUBISHI)、科视(chirstie)、松下(Panasonic)、三洋(SANYO)、InFocus、飞利浦(Philips)、NEC、彩讯、威创(VTRON)、GQY、TCL、长虹、厦华、海信、海尔等大屏幕显示设备。

无缝拼接屏设备组成

　　大屏幕无缝拼接技术的发展共经历了纯硬件融合技术、纯软件融合技术和软硬件融合技术三个阶段。

　　纯硬件融合技术是通过光学的遮光处理来融合图像，纯软件融合技术是通过电子线路处理来完成图像的融合，软硬件融合技术是指既有光学遮光融合处理，又有电子融合处理。

　　由于硬件融合能较好地处理融合图像的黑平衡，而软件融合能较好处理图像的白平衡，这两者相结合的软硬件融合技术就能够比较完美地实现融合部分色彩图像的真实再现。
