(北京邮电大学 计算机学院体系结构中心，北京 100876)

1 引言

互联网已成为人们低成本高效率获取信息的平台，随着各站点访问量和信息交流量的迅猛增长，网络接入边缘的瓶颈阻塞日益严重。因此，必须提高网络中核心设备的性能，以满足网络流量日益增长的需要。常见的通信网由电路交换系统和基于分组的交换系统构成，整个网络由一系列小网络、传输和终端设备组成，网络间互通性差、可管理性不强，网络业务不灵活。随着电子商务、多媒体业务和VoIP等对带宽的要求较高的业务的出现，设计并实现高性能的网络设备" title="网络设备">网络设备更加重要。为了满足越来越多的网络业务对网络带宽的需求，有研究机构和企业提出采用X86+FPGA／ASIC的系统架构，这种架构带有明显的数据平面和控制平面相分离的特征，因此能够实现高性能目标。但由于FPGA或ASIC技术需要很大的研发投入，且进行功能扩展的性能较差，产品更新换代的速度很慢。因此，这里提出在网络设备中应用多核" title="多核">多核多线程处理器，继续分离数据平面和控制平面，满足用户对网络业务丰富和性能增长同步发展的需求。

2 框架设计及实现

RMI公司的XLR系列是基于RMI增强型MIPS64" title="MIPS64">MIPS64内核，可同时支持32个线程的独特构架的处理器，工作频率达1.5 GHz，同时支持高度集成的独立硬件安全引擎和网络应用加速器。XLR系列处理器采用多核多线程技术，具有很高的数据处理能力，可以在复杂的网络环境中承担网络设备高速转发任务。为了平衡高速的数据转发和复杂的业务处理之间的矛盾，本系统在XLR系列器件的32个线程上运行Linux和VxWorks两种操作系统，并使用VxWorks完成高速的数据转发，使用Linux进行复杂的业务处理。

如果Linux和VxWorks两种操作系统运行在不同的CORE上，则两种操作系统不会竞争中断和BUCKET等硬件资源，但却对业务部署带来很大麻烦，导致业务的划分粒度也很粗犷。因此，本文提出Linux和VxWorks共CORE，通过共享内存区快速通信的方案，细化业务划分粒度，并优化XLR器件驱动程序框架，充分发挥软硬件资源优势，提升网络核心设备性能。

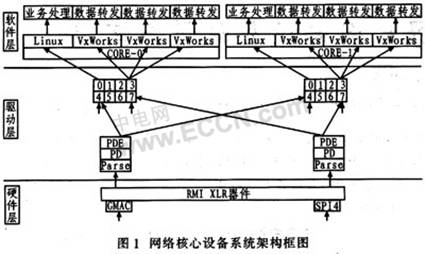

从硬件配置、网络驱动、软件结构3个层次构建网络中核心设备框架，其中硬件配置用于配置XLR器件硬件资源分布，包括每个CORE相应站内的桶的深度以及GMAC／SPl4与CORE通过FMN总线通信所需的credits，以支持上层业务需要；网络驱动的主要作用是屏蔽操作系统对底层硬件资源的竞争，正确区分控制业务报文和转发数据报文，每个网口的网络加速引擎将报文地址和长度信息封装成FMN消息并提交给相应模块进行处理；软件层的主要作用是更好地利用不同操作系统的优点，分离控制平面和数据平面，实现两种操作系统间的通信，以实现复杂的业务控制和高速的数据转发。图1为该网络核心设备系统架构。



2.1硬件配置

XLR系列处理器通过快速消息网络FMN(Fast MessageNetwork)将系统的CPU CORE、报文处理单元PDE、加密单元Cypto引擎、多处理器互联的HT接口(HyperTransport)、PCI-X等互联。默认情况下，FMN总线上每个站内包含8个桶，每个桶的深度为32。每个桶都有其固定的ID，系统中共有128个桶，其中CORE使用前64个桶(0～63号桶)。

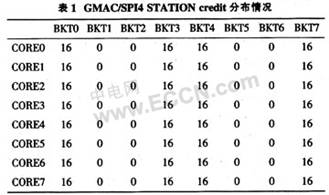

为了区分控制报文信息和数据报文信息，并结合网络驱动程序将报文送至正确目的地，使能每个CORE内的0，3，4，7号桶，禁用1，2，5，6号桶。每个桶内含有64个entry。其中0号桶用于存放目的地是Linux的数据报文，而3号桶用于存放目的地是VxWorks的数据报文。4号桶用于存放Linux操作系统发送消息后产生的freeback消息，7号桶用于存放VxWorks操作系统发送消息后产生的freeback消息。为了实现GMAC／SP14和CORE能够通过FMN总线通信，必须在每个站维护一定的credits数，表1列出系统credits分布情况。



2.2 网络驱动

根据不同的网络环境，可设计不同的网络驱动类型。如果网络环境中流量较小，使用网络处理器中的一个或几个硬件线程即可满足网络带宽要求，则可设计集中式网络驱动程序。在集中式网络驱动程序中，一个或少数几个VCPU作为数据转发的代理，大部分数据报文由这组代理VCPU接收、处理并转发；如果这组代理VCPU收到控制报文，则判断报文目的地，并通过IPI中断将控制报文转发给相应VCPU处理。这种驱动程序设计彻底分离数据平面和控制平面，但其缺点是代理VCPU的压力很大，如果网络流量变大，则很可能因为数据报文拥塞而导致代理VCPU瘫痪，这时整个系统就必须重启。为了能够适应更大的网络流量，这里设计分布式网络驱动。分布式网络驱动中，所有VCPU都会接收数据报文和控制报文，并进行相应的处理和转发。分布式网络驱动程序的优点是所有VCPU平均分担网络流量，不会因为某几个VCPU瘫痪而导致系统重启。而分布式驱动程序使数据平面和控制平面的隔离不够彻底，一定程度上影响数据转发性能。

这里的应用场景为网络中的核心设备，因此网络流量非常大，可以采用分布式驱动程序设计。GMAC或SPI4接口收到数据后，数据通过NA的DMA直接存入内存区，而NA将收到报文的信息封装成FMN消息格式送到CORE0的0号桶。在分布式驱动程序设计中，所有VCPU都要相应中断，中断掩码为0xffffffff。每个站内的桶接收到消息会随机发送中断信号到4个VCPU中的一个，收到中断信号的VCPU响应中断到桶内收消息，收到消息后，判断消息是否需其本身处理，如果无需自己处理，就发送IPI中断到目的VCPU，通知目的VCPU处理该消息。图2为分布式驱动程序框架。



由于每个硬件线程都运行独立的操作系统，而且由于操作系统的差异性，操作系统会竞争资源，因此必须提出一种方案，使资源竞争对Linux和VxWorks操作系统透明。因为中断信号的响应单位是CORE，并且CORE内4个硬件线程响应此中断是随机的，所以硬件线程对中断的竞争是不可避免的。为此，提出通过下列方案实现消息发送到指定的目的地，也即保证Linux不会取走目的地是VxWorks的数据报文。

方案如下：①用某个GMAC网口接收控制消息，用其余GMAC和SP14接口处理数据报文；②每个CORE内8个桶，使能4个，禁用4个。分别使能0号桶，3号桶，4号桶，7号桶，禁用1，2，5，6号桶。每个桶内含有64个entry。其中0号桶用于存放目的地是Linux的数据报文，而3号桶用于存放目的地是VxWorks的数据报文。4号桶用于存放Linux操作系统发送消息后产生的freeback消息，7号桶用于存放VxWorks操作系统发送消息后产生的freeback消息；配置GMAC口NA中的pdeclass寄存器，将所有报文发送到CORE内的0号桶。配置其余GMAC口和SPI4接口NA的pdeclass寄存器，将所有报文发送到CORE内的3号桶。分别修改GMAC和SPl4发送函数，将FREEBACK消息目的地设定为CORE内的4号桶和7号桶。该方案通过优化数据接收流程，使资源的竞争对操作系统透明，每个操作系统以为自己独享全部资源。

由于本文的应用环境网络流量很大，其中数据流量占到90％左右，而控制信息只占约10％，所以在第1个CORE上，系统在VCPUO上运行Linux操作系统，负责处理控制消息；而其余3个VCPU运行VxWorks，负责数据报文的转发。

2.3 软件结构

网络核心设备系统架构软件层完成操作系统部署方案。XLR系列器件有8个CORE，每个CORE内有4个硬件线程，4个硬件线程共享一级高速缓存、桶、中断等资源。如果以CORE为单位部署操作系统，那么CORE内4个硬件线程是SMP结构，不会竞争上述资源。但按CORE部署操作系统是一种粗粒度的划分，是资源利用和系统性能的瓶颈。所以本文提出操作系统的部署以VCPU为单位，同一个CORE内既可有Linux也可有VxWorks。

Linux和VxWorks的优缺点比较：Linux的优点有，模块化设计，可划分细粒度业务；无版权，免费获取；功能丰富，可扩展性强；用户进程地址空间独立；网络资源丰富；系统稳定性很高。其缺点为自旋锁等机制导致实时性下降；可能导致中断丢失；Linux系统管理复杂，培训需要较长时间。而Vx-Works的优点有：实时性好；内存碎片少；系统简单，调试容易，有Tomado开发环境；商用操作实时系统，提供的资源非常适合嵌入式应用：BSP开发非常规范。其缺点为内核保留的信息很少，导致很难开发复杂业务流程；网络资源很少，技术支持只有WindRiver；系统稳定性取决于开发者能力；内核采用实存储管理方式。

为了更好的结合Linux和VxWorks两种操作系统的优点，这里使用Linux操作系统控制平面的业务处理，使用Vx-Works负责数据平面的转发任务。

除了资源竞争带来的问题外，还必须实现两种操作系统之间的通信。由于两种操作系统存在差异性，使两者之间的交互不能通过简单进程间通信方式FIFO，PIPE等实现。为了解决两者间的通信问题，本文提出通过共享内存实现两种操作系统之间通信的方案。首先，Linux和VxWorks将需要交互的数据放人共享内存区，然后发送IPI中断到目标操作系统，通知目标操作系统去共享内存区取数据并进行处理。实现步骤：①VxWorks通过TLB映射共享内存区到虚拟地址。共享内存区经TLB映射后，VxWorks操作系统就可读写该区域。②Linux修改link脚本，在进程运行前预留共享内存区。③注册一个字符设备，用于管理共享内存区。修改该设备的mmap函数，该mmap函数实现共享内存区物理地址到虚拟地址的映射。④如果Linux用户态进程运行，首先打开该字符设备，调用mmap函数映射共享内存区。这样该用户态进程就可以操作该共享内存区。⑤如果Linux内核态进程运行，调用iormap调用映射共享内存区物理地址到虚拟地址，这样内核态进程就可以操作该共享内存。通过以上5个步骤，建立Linux和VxWorks两种操作系统之间的共享内存区。

3 性能分析

这里性能测试的目的是测试目标网络设备的网络吞吐量，即在不丢包的前提下，该设备所能提供的最大传输速率。本次测试使用两块XLR系列器件级联测试此系统性能，测试用两块器件均启动一个VCPU，也即VCPU0，其上运行Linux操作系统，安装netperf网络性能测试工具。其中，第1块器件的VCPU0使用netperf发送数据报文，另一块的VCPU0接收并处理数据。表2为测试得到的转发速率。

在数据转发过程中，查看得到每个VCPU的CPU占用率为60％左右，通过优化netperf工具，可进一步提高转发性能。

4 结束语

本文基于多核多线程的处理器，从硬件配置、网络驱动程序、软件结构3个层次构建一套网络核心设备的系统架构。该架构对复杂的业务处理和高速的网络流量转发都做了优化处理。给出3个层次的设计框架，并对关键问题提出解决方案。根据本文得到的实验数据，得出利用多核多线程处理器并优化硬件配置，在软件层次优化网络流量处理流程，细粒度化业务模型，分离数据平面和控制平面，可以在完成复杂业务处理流程的前提下，大大提高网络流量转发速率。
