MIC3203:HB LED驱动方案
摘要:Micrel公司的MIC3203是一款迟滞型降压、恒流、高亮度LED(HB LED)驱动器,可以为内部/外部照明、建筑物及周边照明、LED灯以及其他通用照明应用提供理想的解决方案。
Abstract:
Key words :

Micrel公司的MIC3203是一款迟滞型降压、恒流、高亮度LED(HB LED)驱动器,可以为内部/外部照明、建筑物及周边照明、LED灯以及其他通用照明应用提供理想的解决方案。

MIC3203非常适合需要宽电压输入范围的照明应用。

在负载瞬变和PWM调光过程中,迟滞控制可以提供良好的电源抑制和快速响应。高变电流检测和片上电流检测放大器传输LED电流的精度为±5%。利用外部高边电流检测电阻设定输出电流。

MIC3203具有专用的PWM输入,能够实现宽范围的脉冲调光。最高1.5MHz的高频开关可实现最少的外部组件,使空间和成本最小化。MIC3203具有频率抖动特性,可用于EMI控制。

MIC3203的工作结温范围为-40℃到+125℃,采用8引脚SOIC封装。

MIC3203主要特性

• 4.5V到42V输入电压范围

• 高效率(>90%)

• ±5%电流精度

• MIC3203:低EMI时激活抖动

• MIC3203-1:抖动失效

• 高边电流检测

• 专用的调光控制输入

• 迟滞控制(无需补偿)

• 最高1.5MHz的开关频率

• 可调节的LED恒流

• 过温度保护

• -40℃到+125℃的结温范围

MIC3203 应用

• 建筑物、工业和周边照明

• LED灯

• 指示灯和应急灯

• 街灯

• 槽型发光字

• 12V照明系统(MR-16灯、橱柜内

照明、花园/路径照明)

MIC3203/MIC3203-1评估板

该评估板能够利用1A的LED电流对MIC3203/MIC3203-1进行评估。评估板的一边带有所有的组件,能够很容易地进行测试。该器件的输入电压范围为4.5V到42V,能够控制外部电源MOSFET来驱动高电流LED。当输入电压接近并超过UVLO阈值时,如果EN引脚和DIM引脚的电压很高,将调节内部5V的VCC并开启集成的MOSFET。感应电流线性增大。当CS引脚电压达到和VIN相关的VCS(MAX)时,外部MOSFET将被关掉,肖特基二极管开始接管并将电流返回到VIN。然后,流经电感和LED的电流开始衰减。当CS引脚达到VCS(MIN)时,外部MOSFET被开启,如此反复。由于这一控制方案不需要回路补偿,因此非常容易进行设计,也可以避免安装过程中出现问题。

要求

该评估板需要一个独立的实验(后备)电源,输入电压可在4.2V到45V的范围内进行调节,至少提供1A的电流。负载可以是有源(电子负载)的,也可以是无源(LED)的,能够消耗最大负载功率,并保持与表面联通的理想值小于 70℃。

更多详情,敬请浏览:

http://solution.eccn.com/solution_2010060313451127.htm

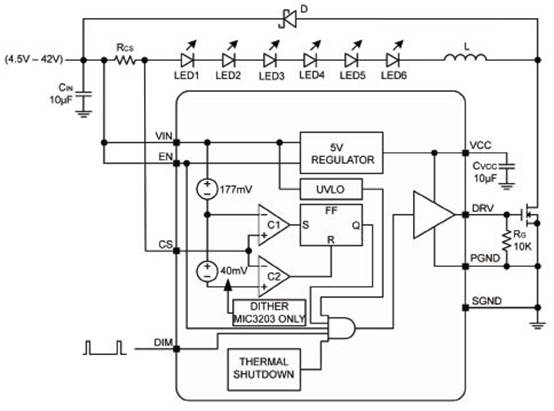

图1 MIC3203/MIC3203-1方框图

图2 MIC3203降压LED驱动器电路

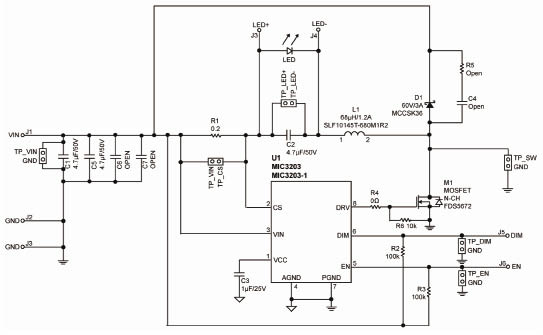

图3 MIC3203/MIC3203-1 评估板电路图
