概览
LabVIEW2010包含数百个信号处理与分析函数，可以对您的测量数据进行更好的分析，利用LabVIEW2010的报表生成函数可以对分析结果进行总结和整理，从而能更好地呈现出来。
目录
1.在线分析与报告
2.生成报表和保存数据
3.使用LabVIEW2010和DIAdem2010进行离线分析与报告
4.试用LabvIEW2010和DIAdem2010
在线分析与报告
在线分析与报告是一个术语，指在数据采集应用中集成数据处理或者报表生成功能。当您从一个函数采集数据，比如DAQ助手，您可以简单地把数据连线至分析函数块，采集的数据就会被分析。

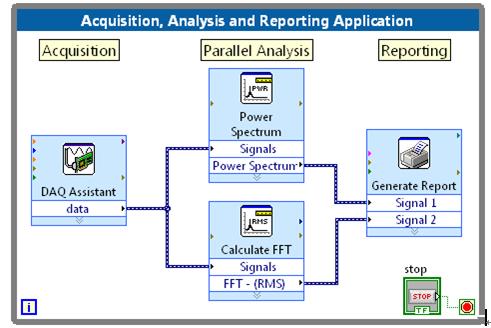

图1.使用LabVIEW的数据流编程，在线分析和报告与数据采集集成在一起。
LabVIEW2010包含数百个工程领域专用的分析与数学函数，这些函数都是LabVIEW内置的。表1总结了很多内置的分析函数。通过LabVIEW工具包和模块可以找到特殊领域使用的分析函数。

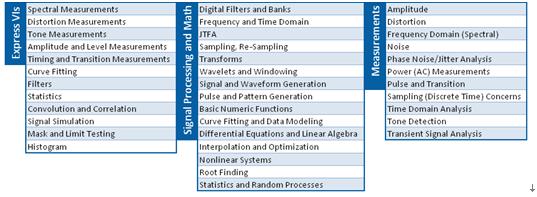

表1.LabVIEW数含上千个内置的工程领域专用分析函数。
LabVIEW2010对一些分析函数进行了改进，同时也增加了新的分析函数，这些函数主要用于高级信号滤波、波形生成和处理，从而进一步扩展了LabVIEW的在线分析能力。表2展示了LabVIEW2010中的一些新的或改进的分析函数。

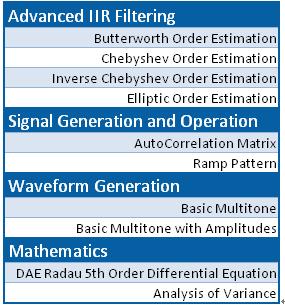

表2.通过改进以及增加新的分析函数，LabVIEW2010进一步扩展了LabVIEW的在线分析能力。
MathScript节点
通过MathScript节点，您可以导入现有的.m文件至LabVIEW图形化编程环境进行混合编程，在数据流编程模式下也可以利用基于文本的数学函数的优势，这样就可以重用已有的基于文本的数学函数。这个节点兼容实时系统，也就是说您可以将内嵌.m文件脚本的LabVIEW代码无缝的部署到NI的实时硬件中，实现实时操作系统中的分析功能。
关于在LabVIEW中集成自定义.m文件的更多信息请访问：使用LabVIEWMathScript实时模块将文本架构的数学程序部署至实时硬件
DLL库与.NET程序集
使用LabVIEW的调用库函数节点，可以在您的LabVIEW代码中调用共享库，比如DLL（Windows），或者Framework（MacOSX）。
您也可以使用LabVIEW的.NET构造器节点调用.NET程序集，然后调用.NET对象的类定义的方法和属性，最后导入或者导出.NET对象的数据。
生成报表和保存数据
LabVIEW2010中的报表生成选板包含底层VI和若干ExpressVI，这些可以帮助您配置和创建包含VI文件或者数据采集和分析结果的报表。使用这些VI，在数据采集和分析的同时就可以生成文本或HTML类型的报表。您既可以保存报表至文件，也可以通过编程把报表发送到本地或网络上的打印机。
如果您想创建更高级的在线报表，可以使用用于MicrosoftOffice的LabVIEW报表生成工具包，它扩展了在MicrosoftWord或Excel中编程创建报表的功能。

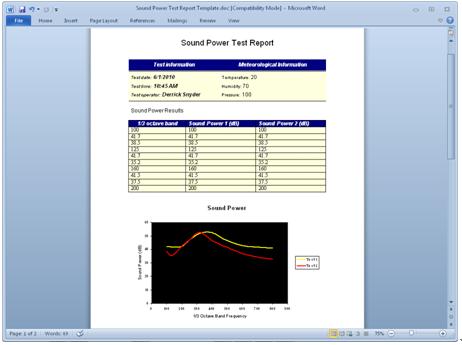

图2.用于MicrosoftOffice的LabVIEW报表生成工具包可以让您在MicrosoftWord或Excel中创建更高级的报表。
在LabVIEW2010中，您可以将表格、数组、波形图表和波形图中的数据输出至软件，比如NIDIAdem或者MicrosoftExcel。在将LabVIEW中的数据导出后（通过保存到文件或从波形图表导出的方式），您可以利用专业的后期处理软件，比如DIAdem，对测量数据进行交互式的图形化显示，分析，或者创建、导入和导出所见即所得（WYSIWYG）的报表模版。

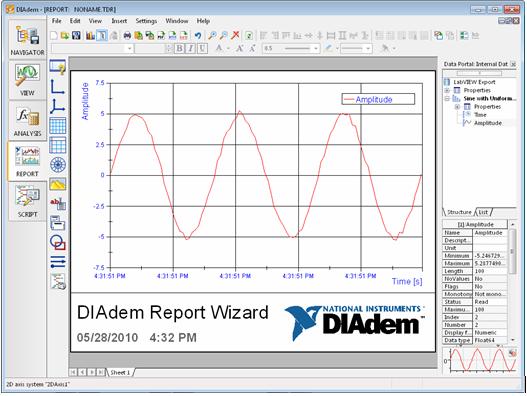

图3.在LabVIEW2010中，您可以使用DIAdem的WYSIWYG报表编辑器手动或者编程导出图形或图表中的数据。
LabVIEW的函数可以将数据保存为各种格式，包括文本（txt），逗号分隔值文件（CSV），以及更灵活的高性能文件格式，比如技术数据管理流（TDMS）
使用LabVIEW2010和DIAdem2010进行离线分析与报告
对于数据采集和处理这个复杂应用来说，您也可以把它分成两个简单的部分，也就是数据采集部分和数据处理部分，在这种架构下，对其中一个部分进行改动或添加不会影响到另一部分。
分析报告分离开" border="0" height="212" src="//www.ninimall.com/files/images/20100925/ffa5b5ba-bdce-44d3-8622-bc35826f44c2.jpg" width="530" />
图4.离线处理将数据采集与分析报告分离开，这种方法更加模块化，也更容易扩展。
使用离线分析报告方法，您可以方便地在团队中进行分工，一个开发人员负责数据采集，另一个负责将采集的数据进行分析和报表生成。在一些情况下，尤其是在对测试流程进行评估时，您可能要把测量数据与原始数据进行对比，这时使用离线分析是很好的方法。而且，将数据采集与分析报告分离后，您可以使用其它的软件工具进行交互式的离线分析，比如DIAdem。
在数据采集应用中，DIAdem作为专业的后期处理软件，是LabVIEW2010工具链的自然延伸。使用DIAdem软件可以处理大量的原始测量数据，从而大大地减少从数据收集阶段到最终做出分析决定的时间。
使用NIDataFinder在DIAdem或LabVIEW中查找和加载数据
DIAdem中包括一项叫做NIDataFinder的技术，它可以自动的搜索本地计算机，并将存储在测量文件中的说明信息进行索引，通过LabVIEWDataFinder工具包可以在LabVIEW中使用这项技术。您也可以使用DataPlugins对NIDataFinder进行配置，使其对任意自定义数据文件格式中的说明信息进行解析，从而在LabVIEW或DIAdem中加载文件中的信息。

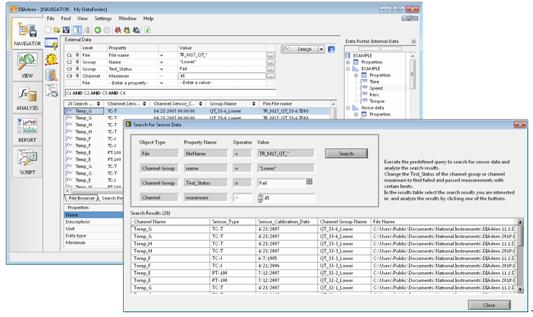

图5.NIDataFinder可以与DIAdem和LabVIEW无缝结合，帮助您构建查询，从而快速定位您的数据。
在数据分析中使用DIAdem
和LabVIEW一样，DIAdem包含数百个分析工具，可用于常见的工程应用，包括统计分析、直方图运算、常见数学应用、曲线拟合、信号处理与过滤、三维运算和矩阵运算。每一个分析函数都是基于配置的，也就是您可以使用配置对话框选择对应的运算参数，甚至可以在实际运算前对结果进行预览。使用DIAdem进行复杂的分析不需要编程。

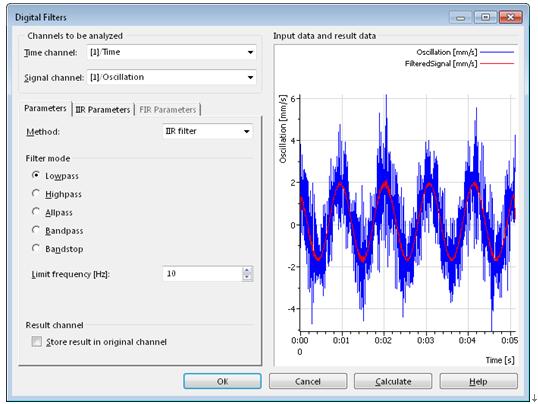

图6.DIAdem包含数百个分析函数，不需要编程就可以配置和执行。
在DIAdem中创建专业的报表和模版
在分析完测量数据后，为了能把结果共享给同事、供应商或者顾客，您往往需要创建专业的报表。在DIAdem中，您可以用WYSIWYG编辑器创建可重复使用的报表模版，然后将报表输出至HTML、PDF、PowerPoint、打印机，以及所有常见格式的图片中。
图7.DIAdem可以创建专业的报表，并输出至PDF、HTML、PowerPoint、图片，等等。
试用LabvIEW2010和DIAdem2010
DIAdem2010作为LabVIEW工具链的延伸，和LabVIEW2010一起提供了数千个分析函数，而且无论使用在线还是离线处理技术，都可以创建直观的报表。
