1 概述
集成稳压器在近十多年发展很快,目前国内外已发展到几百个品种.按电路的工作方式分,有线性集成稳压器和开关式集成稳压器.按电路结构形式分,有单片式集成稳压器和组合式集成稳压器.按管脚的连接方式分,有三端式集成稳压器和多端式集成稳压器.按制造工艺分,有开云棋牌官网在线客服集成稳压器、薄膜混合集成稳压器和厚膜混合集成稳压器.而在线性集成稳压器方面,则以低压差、大电流、小体积的发展比较迅猛.

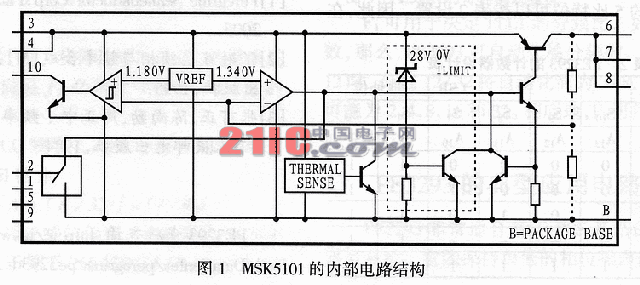

MSK5101是美国MSKennedy公司研制的一种新型低压差、大电流、低功耗线性稳压器,它有+3V、+5V、+12V和可调输出.输出晶体管采用单片工艺制造的超级PNP管,所以该系列型号的输入输出电压差很小.图1所示是MSK5101的内部结构框图.
当MSK5101的输出电流为1.5A时,其压差只有350mV,因而它的效率很高,功耗较低.且输出电压精度可确保1%.此外,该系列稳压器也具有TTL/CMOS兼容的on/off使能脚以及故障信号输出脚.MSK5100采用可有效利用空间的10脚功率型SOIC封装,并且外壳上带有散热器铜接头.

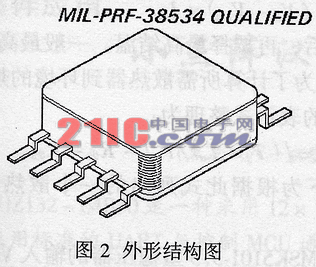

MSK5101的体积很小.其外形如图2所示,尺寸大小为6.35mm×6.35mm×2.08mm,所以在很多有体积和重量限制的大功率稳压器应用中,该系列稳压器有很好的性价比.因此,可广泛应用于高效线性稳压器、恒压/恒流调节器、系统功率源、开关电源输出稳压器以及电池供电等设备.
MSK5101的主要特点如下:
● 采用带散热器接头的紧密型10脚SOIC封装形式;
●输入输出电压差非常小,输出电流为1.5A时,压差只有350mV;
● 具有3.3V、5V、12V和可调输出;
● 采用开路集电极误差信号输出方式;
● 带有TTL电平使能脚;可零电流关断;
● 带有电源反接保护和负载短路保护功能;
● 接地端电流只有22mA(满载时);
● 输出电压精度可达1%;
● 输出电流可达1.5A.
2 主要参数
MSK5101的主要电气性能参数如表1所列.
表1 MSK5101的主要电气性能参数
参数名称 | 测试条件 | MSK5101系列 | 单 位 | ||
最小 | 典型 | 最大 | |||
输出电压公差 | Iout=1A,Vin=Vout+1V | ±0.5 | ±1.0 | % | |
输入输出电压差 | Δvout=-1%,Iout=100mA | 80 | 225 | mV | |
Δvout=-1%,Iout=1.5A | 350 | 625 | mV | ||
负载调整率 | Vin=Vout+5V | ±0.2 | ±1.2 | % | |
10mA≤Iout≤1.5 | ±0.3 | % | |||
电源调整率 | (Vout+1V)≤Vin≤26VIout=10mA | ±0.05 | ±0.6 | % | |
±0.5 | % | ||||
输出限流值 | Vout=0V,Vin=Vout+1V | 2.1 | 3.5 | A | |
接地端电流 | Vin=Vout+1V,Iout=0.75 | 8 | 20 | mA | |
输出噪声 | Vin=Vout+1V,Iout=1.5A | 22 | mA | ||
使能脚输入电压 | CL=10μF,10Hz≤f≤100kHZ | 400 | μV | ||
使能脚输入电压 | 高电平/导通 | 2.4 | 1.2 | V | |
低电平/关断 | 1.2 | 0.8 | V | ||
使能脚输入电流 | 高电平/导通 | 20 | 75 | μA | |
低电平/关断 | 1 | 2 | μA | ||
关断输出电流 | VENABLE≤08V | 10 | 20 | μA | |
输出漏电流 | VOH=26V | 0.01 | 2 | μA | |
信号输出电压 | IOL≤250μA,Vin=Vout-2V | 0.2 | 0.4 | V | |
信号门限 | Vin=Vout-7% | 75 | mV | ||
基准电压 | 正常工作 | 1.22 | 1.24 | 1.26 | V |
基准电压温漂 | 正常工作 | 20 | PPm/℃ | ||
调整脚偏置电流 | 全部温度范围,Vin=Vout+1V | 40 | 150 | mA | |
热阻 | 结到外壳 | 4.5 | 5 | ℃/W | |
过热关断温度 | 结温JT1 | 135 | ℃ |
3 应用说明
3.1 稳压器保护
MSK5101系列稳压器具有输入电源极性反接、过电流、超温(Pd过大)和瞬态电压尖峰达到60V等各种保护功能,若将该稳压器用于负载接负电源的双电源中,则输出电压必须采用二极管箝位到地.
3.2 输出电容
在输出端与接地端之间接入一只滤波电容可以减小MKS5101系列稳压器的输出电压纹波,该电容的最佳容量取决于应用情况,但至少应在10μF以上.也可在负载两端直接接入一只电容器来改善负载的瞬态响应能力.
3.3 负载连接
在实际应用中,当稳压器负载电流很大时,负载的接法非常重要.为了不影响负载调整率,稳压器输出到负载之间连线的阻抗必须非常小,因为该阻抗可与负载组成分压器.为了保持稳压,MSK5101系列稳压器的最小负载电流应为10mA.
3.4 使能管脚
MSK5101系列稳压器有一个与TTL信号兼容的使能(ENABLE)管脚,在该脚为TTL高电平时,内部偏压电路工作,并使稳压器电源接通.而当该脚为TTL低电平时,内部控制器关断,此时流入该器件的静态电流只有5μA.如果不需要使能功能,使能管脚可接到输入脚.
3.5 故障信号输出脚
MSK5101系列中所有固定输出电压的稳压器产品都有一个故障信号输出脚.因为信号输出脚内为开路集电极输出电路,该脚电压可以上升到3V~26V之间的任意电压.这种特性允许该脚与任意逻辑电平接口.当信号比较器检测到“不稳压”状态时,该脚输出有效低电平(典型电压为0.22V).MSK5101的故障信号状态包括输入电压过低、超温关断和输出限流等.实际上,当输入电压瞬态过高时,故障信号管脚也将输出高电平.
3.6 散热器选择
采用对流散热时应按下式选择MSK5101系列稳压器所需的散热器:
TJ=Pd(Rθjc+Rθcs+Rθsa)Ta
式中: TJ为结温;
Pd为总功耗;
Rθjc为结到外壳的热阻;
Rθcs为外壳到散热器的热阻;
Rθsa为散热器到环境的热阻;
Ta为环境温度.
设计时,可首先按下式计算出功耗P:
P=(Vin-Vout)×Iout
然后,再选择最高结温.一般最高允许结温为125℃.为了计算所需散热器到环境的热阻,应将上述结温的表示式整理为:
Rθsa=[(TJ-Ta)/Pd]-Rθjc-Rθcs
以下为根据此式列出的一个散热器选择的实例:
若MSK5101_3.3型稳压器的输入Vin为+5V输出Vout为+3.3V连续直流电流Iout为1A.环境温度为+25℃,最高结温为125℃.Rθjc为5℃/W,Rθsa为0.5℃/W.则:
P=(5V-3.3V)×1A=1.7W
Rθsa=[(125℃-25℃)/1.7W]-5℃/W-0.5℃/W=53.32℃/W
因此,在该例中,为了保证结温不超过125℃,应选用热阻小于53℃/W的散热器.
4 MSK5101-00的输出电压调整电路

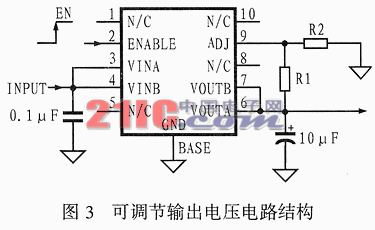

MSK5101-00是一种输出电压可调的高性能稳压器.用它设计的输出电压调整电路如图3所示.图中,串联电阻R1和R2应根据所需通过的最小稳压器输出电流(10mA)来选择.
MSK5101系列稳压器是一种高导热器件,外壳散热器到内部PN结的导热通路非常短.该器件焊到电路板上时,应当采用标准的表面贴装技术.在大功率应用中,印刷电路板上应开一个导热孔,以便外壳上的散热器能将热量传导到外接散热器上.外接散热器必须接地,因为MSK5101的地板面是接地的,用户在设计印刷电路板时,必须牢记这一点.除此之外,印刷电路板上的布线也不能与器件的地板面相连.
