PPPOE(Point．to．Point Protoeol over Ethernet)是将PPP协议封装在以太网帧上进行传输，它的通信过程分为探测(Discovery)和PPP会话(Session)2个阶段。PPPoE Discovery阶段主要是客户机确定AC(Access Concentrator)以及客户机与AC协商Session ID。而PPPoE Sess-ion用于完成数据包的接收与发送，同时它也用于完成PPP链路的协商(LCP)，以及网络层的控制协商(IPCP)等。
传统的PPPoE先会用Raw socket读取数据，然后采用用户态程序对其封包解包，然后再发送给内核。但是这种方法会引起大量的内核空间与用户空间的上下文切换，从而带来不必要的开销。而对于实现于内核态的PPPoE，它会把所有的封包以及解包实现于内核，这样就大大提高PPPoE的效率。
1 PPPoE协议概述
1. 1 PPPoE Discovery阶段
在PPPoE Discovery阶段，客户机首先广播一个PADI(0x09)帧。收到PADI帧的一个或多个服务器会发送PADO(0x07)帧，这个包中包含了服务器的各种标识。然后，客户机会选择其中一个服务器发送PADR(0x19)，表明主机选择了这个服务器。最终，收到PADR(0x65)帧的服务器会为新的会话分配资源并向客户机发送PADS(0x65)。当此阶段完成，这两次的对话完成了SESSION_ID以及双方物理地址，为后续数据会话打好基础。
同时PPP协议还提供了一个PADT请求，该请求用于结束这次PPPoE会话。这个请求可以由任何一方发出，同时代表这次回话的结束，图1描述整个discovery过程。
1．2 PPPoE Session阶段
PPPoE Discovery阶段是为整个PPPoE会话获取双方物理地址以及Session_ID，这个Session_ID就成为了双方的通信凭证，在整个会话过程中保持不变。PPP帧数据被封在以太帧中，它在以太帧的标识为0x8864，当碰到0x8864时，就认为是一个PPPoE包。
在PPPoE Session阶段，PPPoE除数据传输以外，还提供了链路的协商(LCP)，以及网络层的控制协商(IPCP)等其他服务。对于LCP，它主要用于配置和测试数据通信链路，用来协商PPP协议的一些配置参数选项；处理不同大小的数据帧：检测链路环路和一些链路的错误；终止一条链路，其作用类似于IP层的ICMP协议。而对于IPCP，它主要用于动态地协商客户机与服务器双方IP，实际的数据报文交换过程中主要涉及Config-Request、Config-Ack、Config-Nak和Config-Re-ject。图2描述IPCP协商IP的过程。
2 PPPOE设计实现
从上述PPPoE协议描述中，了解到整个PPPoE会话包括Discovery、链路协商和数据传输3种交互。这3种数据中，数据传输最重要，数据量最大。对于用户空间模式的PPPoE，数据包收发需要通过pty，由用户空间的PPPoE进程处理PPPoE包头后通过Raw socket收发。也就是说所有的PPPoE数据封包结果都在用户空间执行，这样就大大增加了内核空间与用户空间数据切换的次数。为了减少这种开销。这里采用一个内核模块来处理数据的封包解包，这样就大大减少了内核空间与用户空间数据切换的次数，提高效率。所以对内核空间模式的PPPoE的处理策略是：Discovery以及链路协商交互全部在用户空间完成，而数据的封解包则通过一个内核模块在内核空间完成。
2．1 PPPoE会话初始化

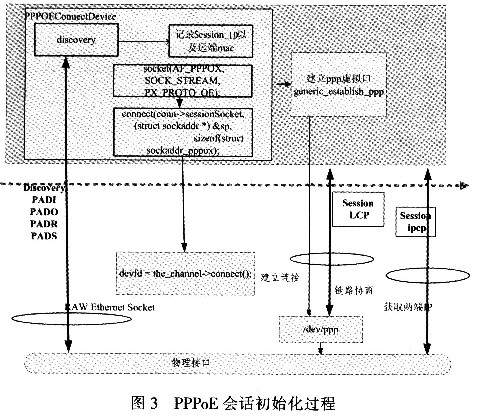

PPPoE的初始化包括整个Discovery阶段以及Session阶段的IPCP和LCP等其他链路协商过程，所有的工作都在用户空间完成，图3描述了整个初始化的流程。
首先通过Raw socket发送PADS、PADR、PADO、PADI，当这个请求完成后，得到远端服务器的MAC地址以及双方建立起来的Session_ID。由于后面的内核封包需要用到这些数据，所以需要将这些数据切换到内核空间去。由于数据量较小，则采用proc文件系统完成内核空间与用户空间的数据切换。
对于proc中的数据，设计以下数据格式：接口名词SMAC DMAC SESSION_ID RX TX。
其中“接口名词”为接口名称，设计中不再用虚拟PPP接口传输数据，而是将数据迁移到物理网卡上，这样在某种程度上减轻了路由模块的负担，但需要去proc文件读取接口名称以此判断该物理接口是否启用PPPoE拨号。“SMAC”和“DMAC”参数为双方的MAC地址，在内核封包中用到。“SESSION_ID”双方建立起来的Session_ID，也用于内核封包。而“RX”和“TX”是用于记录最后一次解包与封包的时间点，该数据用于按需拨号。
在建立好PPP连接后就进行IPCP协商，这个过程将为协商到双方的IP的地址，并将这个IP地址配置到物理口上，而这些数据将通过PPP口通信。除此之外，还需要为PPPoE链路配置相应的路由、更新ARP列表以及获取相应的DNS服务器地址。
2．2 PPPoE数据接收
PPPoE数据接收主要是对数据进行解包，其全部动作在内核空间完成。当一个PPPoE数据包从网卡驱动里面读出来时，是一个完整的PPPoE包。而上层模块无法识别这样的包，所以需要将中间的那些PPP协议数据从包中剥离出来，使其变成一个普通的IP数据包，图4描述了PPPoE接收数据的整体流程。
当从网卡驱动上读取数据时，也就是获取数据的SKB，首先需要判断这个SKB是否有效，然后再判断该网卡是否起动了PPPoE服务，很显然这里需要读取proc的接口信息。如果已经PPPoE拨号服务，还需要判断该包是不是一个LCP或者IPCP等其他协商数据，也就是判断协议域的数据是不是0X0021。因为如果是协商数据，则不需要解包，而直接将其转发到PPP虚拟接口上。对于具体的解包过程将进行代码分析。解完包以后该数据包就属于普通的IP包，后续流程与普通的IP包处理相同。
2．3 PPPoE数据发送
PPPoE数据发送流程基本上是数据接收的逆过程，图5描述整个数据发送过程。首先从用户空间或者FORWARDING模块获取一个数据包，这个数据包属于正常的IP包。很显然这个包是无法发送到PPP链路上的，因为PPPoE服务器并不识别这样的数据包。所以需要利用proc文件中的Session_ID、远端MAC和本地MAC数据来封装IP包，使其成为一个标准的PPP包。
2．4 核心代码实现

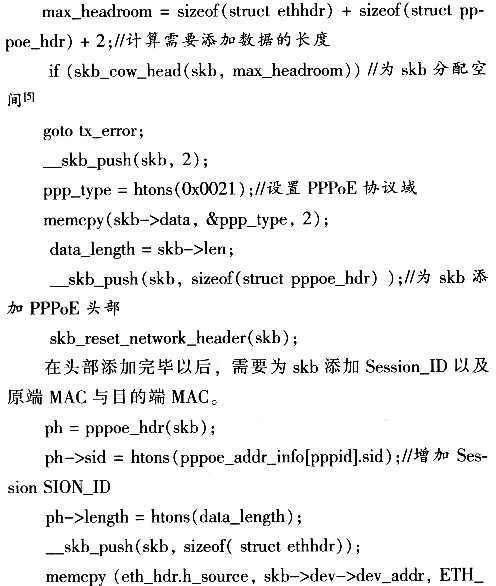

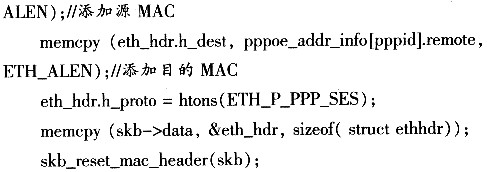

整个PPPoE内核模式拨号的核心代码主要集中在内核模块上，该模块主要功能有proc文件读写、数据包的封装、解包等操作，下面是这个内核模块的包封装的部分程序。
以上只是部分代码，由于代码太多，而且很多代码和项目的硬件抽象层模块(HAL)息息相关，所以在此不再详细阐述。具体可以参考Lin-ux内核中pppoe模块里面的代码，虽然工作的层次有点不一样，但是总体的思路是一样的，本文的实现代码基本上也是参考的Linux内核中PP-PoE的代码。
3 结束语
本文主要描述了PPPoE内核模式拨号的设计与实现，该模式将封包动作从用户空间转移到内核空间，从而大大降低了内核空间与用户空间切换的次数，目前这种内核模式下的拨号已经大量地应用于各种网关产品中。虽然PPPoE是一种非常成熟的技术，Linux内核也已开始支持PP-PoE内核态拨号，同时由卡耐基梅隆大学开发的PPPD开源项目已经广泛应用于各种网关产品中，但是熟悉整个内核态拨号的流程是非常重要的，同时PPPD目前还存在一些BUG，在项目开发的过程中还需做大量修改。本文提供解决方案有别于传统的通过PPP虚拟接口来传输数据的方案，在某种程度上也降低了路由模块的工作任务，尤其是需要实现多路PPPoE的时候。另外该设计方案在Linux2．6．18上已经成功通过测试，并投入使用。
