基于VxWorks的NANDFLASH驱动程序设计
摘要:在此介绍如何在由AMCC公司的CPU芯片PPC440epx、三星公司的NAND FLASH构成的硬件平台上和VxWorks软件平台上,实现TrueFFS。按照上述设计流程,实现了NAND FLASH的驱动程序设计。能够对K9F2G08进行正常的读、写、擦、ID识别、映射等操作。同时,在VxWorks操作系统上,实现了 TrueFFS。这样就提高FLASH使用寿命,确保数据完整,优化了FLAsH的性能。以此为基础的系统在某机载设备上得到成功运用。
Abstract:
Key words :

0 引 言

  目前,随着电子技术的不断发展,计算机技术也得到飞速的发展,产生了很多新技术。但就计算机的基本结构来说,还是基本采用了冯·诺依曼结构。然而冯·诺依曼结构的一个中心点就是存储一控制,所以存储器在计算机系统中的作用是非常重要的。嵌入式计算机作为计算机中的一个类别,对执行速度和系统可靠性都有较强的要求,这也决定了嵌入式系统不仅要有实时性很强的操作系统,同时也需要一种安全、快速的存储设备。同时,嵌入式系统经常会涉及到海量数据的存储,这就要求存储设备必须具有可靠性高,功耗低,容量大,掉电数据不丢失等特点,而NANDFLASH芯片正好具有这些优点。

VxWorks是嵌入式领域内公认的最有特色的高性能实时操作系统之一。它以其良好的可靠性和卓越的实时性,被广泛地应用在通信、军事、航空、航天等高精尖技术及实时性要求极高的领域中,如卫星通信、军事演习、弹道制导、飞机导航等。

  目前,在VxWorks实现上,涉及文件系统的文章不少,但一般都是针对容量较小,操作相对简单的NORFLASH实现的。本文讨论了如何在以AMCC公司的Power PC芯片PPC440epx为核心的嵌入式平台上,利用三星公司的大容量NAND FLASH实现文件系统的具体办法。

1 三星NAND FLASH芯片K9F2G08QOM

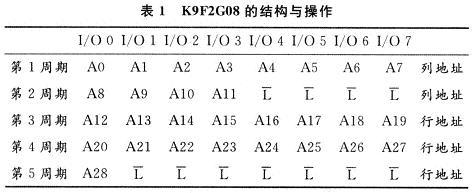

  K9F2G08QOM芯片的容量为256 M×8 b="2" Gb的数据区,再加上64 Mb的备用区。一块这种芯片被分为2 048个块,每个块又分为64页,每页由2 KB的数据区加上64 B的备用区组成。如图1所示,列地址为12 b(A11~A0)。当A12为0时,A10~A0确定对每页中2 KP;数据的访问;当A12为1时,访问的是64 B的备用区。由于NANDFLASH芯片在出厂时就可能出现坏块(块中的某个或多个bit不能有效的进行读写),为了将其标注出来,三星公司保证每个坏块的第一页和第二页备用区第一个byte的数据没有被初始化为0xFF。设计人员要确保在对该芯片进行擦除之前,先将这个信息保留起来(建一个坏块表)。行地址为17 b(A28~A12)。它确定了对2 048块×64页=128 K个页中的某一页进行访问。为了简化NAND FLASH芯片的管脚,其地址和数据信息共享8个I/O管脚,因此,其29 B的地址信息被设计为5个周期进行传输。具体操作如表1所示。

K9F2G08的结构

具体操作表

  注:起始地址是列地址;L表示必须置为低电平

  对NAND FLASH的操作流程比较简单,即在第一个周期里送操作相关的命令字,然后送地址,以及相应的数据,最后送确认字。需要说明的是,由于地址、命令和数据都共用8个I/O管脚来进行传输,因此在硬件上必须要有专用的管脚来区分传输类型(在传输命令的时候,命令锁存使能信号CLE有效;在传输地址的时候,地址锁存使能信号ALE有效)。具体的命令字、时序和操作流程在K9F2G08Q0M的数据手册上有较详细的描述,在此不一一详述。

2 PPC440epx的NAND FLASH接口

  AMCC公司的PPC440epx芯片是一款性能指标较高的嵌入式CPU芯片,其主频可以达到667 MHz,拥有DDR2接口,可支持千兆以太网,USB 2.0接口,支持浮点运算,同时还支持NAND FLASH芯片。

  PPC440epx使用一个NAND FLASH Controller作为外部NAND FLASH与其外部总线通信的接口电路,该控制器最多可以支持4个NAND FLASH芯片,每个芯片的容量可以为4~256 MB,每页的大小可以为512 B+16 B或者2 KB+64 B。NDFC(NANDFLASH Controller)的存在使得对NAND FLASH的操作变的非常简单。根据前面对K9F2G08Q0M的介绍可知,对NAND FLASH的操作需要在硬件上产生ALE,CLE信号来区分传输类型。NDFC给程序设计人员提供两种实现时序的方法:硬件实现,软件实现。如果是前者, NDFC提供了几个寄存器:命令寄存器、地址寄存器、数据寄存器、配置寄存器和状态寄存器。通过对这几个寄存器执行相应的读/写操作就可以产生相应的时序。例如,如果需要对NAND FLASH写命令字80H,则只需将80H写人命令寄存器即可。NDFC自动将80H送到I/O7~I/O0上,同时置CLE为有效状态。而软件实现方法是根据K9F2G08Q0M的时序要求,通过对硬件控制寄存器中相应的bit写1或者0,使得对应的控制信号为高电平或者低电平。设计人员可以根据自己的情况,选择实现方法。这里推荐采用硬件实现的方法。不过,在有问题时,可采用软件实现的方法来进行调试。

3 TrueFFS简介

  TureFFS(Ture Flash File System)是M-Systems公司为VxWorks操作系统定制的实现FLASH块设备的接口。通过使用TFFS,应用程序对FLASH的读写就像对拥有MS-DOS文件系统的磁盘设备操作一样。对于上层设计人员,TFFS屏蔽了底层多种多样FLASH设备的具体细节。同时,由于FLASH存储芯片自身的一些特性(如擦除、编程次数有限并且操作时间较长;容易进入过度编程状态等),TFFS采用虚拟块、损耗均衡、碎片回收、错误恢复等机制来提高 FLASH的使用寿命,确保数据完整,优化性能。

4 TrueFFS的实现

  4.1 TrueFFS的基本结构

  TrueFFS由1个核心层和3个功能层组成,它们是翻译层(Translation Layer)、MTD(Memory Tech-nology Drivers Layer)层和Socket层,其结构框图如图2所示。

TrueFFS的基本结构

  (1)交互功能。它包含了控制FLASH映射到块、wear-lev-eling、碎片回收和数据完整性所需的智能化处理功能。目前,有三种不同的翻译层模块可供选择。选择哪一种层需要看所用的FLASH介质是采用NOR-based,还是NAND-based,或者SSFDC-based技术而定。

  (2)MTD(Memory Technology Driver)层实现具体的FLASH芯片底层程序设计,包括读、写、擦、ID识别、映射等功能,以及一些与FLASH芯片相关的参数设置。

  (3)Socket层提供了TrueFFS和硬件之间的接口服务,负责电源管理、检测设备插拔、硬件写保护、窗口管理和向系统注册Socket等;

  (4)核心层将其他3层有机结合起来,另外还处理全局问题,如信号量、碎片回收、计时器和其他系统资源等。

  在VxWorks中,由于翻译层和核心层以二进制形式提供给设计人员的,因此实现TFFS的主要工作集中在对MTD层和Socket层的设计上。

4.2 Socket层的实现

  如果VxWorks中包含TFFS,在系统启动后,先完成内核的初始化,之后开始进行I/O的初始化操作。系统调用UsrRoot()函数,该函数再调用 tffsDrv()函数,这样就产生如图3所示的调用流程。调用这些函数的目的之一就是注册socket驱动函数。最后的注册操作都是由 xxxRegister()函数完成(这个函数和sysTff-sInit()函数的定义都在sysTffs.c中)的。该函数是通过更新 FLSocket结构体来完成注册操作的。该结构体的定义以及相关细节可以通过阅读VxWorks的帮助文件获得,在此不详述。

Register函数调用流程

  sysTffs.C文件的编写,可以参考其他的BSP来完成。config目录下的任何一个BSP都有该文件,设计人员可以复制其中一个到自己的BSP目录下。例如:复制wrPpmc440gp目录下的sysTffs.c文件,再根据自己的硬件电路修改FLASH BASE ADRS以及FLASHSIZE的宏定义,同时添加宏定义:#define INCLUDE_MTD_NAND。其他地方一般不需要改动。

4.3 MTD层驱动程序的实现

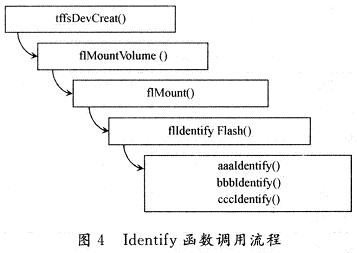

  要创建一个TFFS块设备,首先应该调用函数tffsDevCreate(),这样就产生了如图4所示的一系列的调用函数。系统通过这一系列的调用函数来确认具体的MTD层程序。确认过程在flIdentifyFlash()函数中完成。flIdentifyFlash()通过逐个执行 xxxIdentify()表中的程序来确定合适的MTD。如果系统只有一种FLASH,则只需写一个Identify()函数可。与Socket层类似,MTD层的核心工作也是针对一个数据结构(FLFLASH)而进行的初始化操作。通过初始化操作来注册FLASH芯片的处理函数,具体的实现是在函数 xxxldentify()中完成的。

Identify函数调用流程

  根据前面的介绍知道,MTD层的主要功能是实现对FLASH芯片的读、写、擦、ID识别、映射等操作。而对不同FLASH芯片的相应操作是有一定差别的,所以使用不同的FLASH芯片时,MTD层的程序设计也是不一样的。开发人员的工作是根据系统使用的具体FLASH芯片来完成相应的程序设计。

  Tornado提供了几种FLASH的TrueFFS MTD层驱动的参考设计。在installDir\target\src\drv\tffs中,主要包括Intel,AMD等公司的几种FLASH的 TrueFFS MTD层驱动。虽然没有需要的K9F2G08驱动程序,但可以根据其结构来设计自己的MTD程序。具体做法是在BSP目录下建立一个MTD层驱动文件,将其取名为K9F2G08Mtd.C。在该文件中首先编写函数nandMTDIdentify(),如下所示为程序片段:

程序

  完成上述代码后,剩下的工作就是完成在函数nandMTDIdentify()中引用的readFlashID(),nand-MTDRead()。 nandMTDWrite(),nandMTDErase(),nandMTDMap()这几个函数的代码编写。由于不同的FLASH芯片,时序不同,因此这几个函数的实现也不同。必须根据芯片K9F2G08的数据手册上时序的要求,对PPC440epx的相应寄存器进行读/写操作,以完成这些功能。由于篇幅原因,这几个函数的具体代码就不再赘述。建议在Boot Loader工作正常后,先在应用程序中对这些函数进行调试。这样就可以利用单步和断点等工具进行调试,并且在修改后可立即通过网络下载程序。

4.4 TrueFFS的配置

  在完成上述代码的编写后,还要做如下工作:在配置文件config.h中增加定义INCLUDE_TFFS和IN-CLUDE_DOSFS,使得 TrueFFS组件和DOS文件系统被包含进来。并且要在MakeFile文件MACH_EXTRA一项中添加K9F2G08Mtd.o,这样可将 TureFFS文件驱动程序加入系统。另外,还要在tffsConfig.c文件中的mtdTable[]表中添加上述的函数nandMTDI- dentify。

5 结 语

  在此介绍如何在由AMCC公司的CPU芯片PPC440epx、三星公司的NAND FLASH构成的硬件平台上和VxWorks软件平台上,实现TrueFFS。按照上述设计流程,实现了NAND FLASH的驱动程序设计。能够对K9F2G08进行正常的读、写、擦、ID识别、映射等操作。同时,在VxWorks操作系统上,实现了 TrueFFS。这样就提高FLASH使用寿命,确保数据完整,优化了FLAsH的性能。以此为基础的系统在某机载设备上得到成功运用。
