保密的重要性
对电子系统而言，FPGA的保密性极其重要。图1列出了两个系统设计的示意图，左边为1995年所作的系统设计，在该设计中，以ASIC芯片为核心，FPGA仅起到胶合逻辑的作用；在右边2005年进行的同类型系统设计中，不难发现FPGA已经成为系统设计的核心，它整合了原有ASIC及部分ASSP芯片的功能，因此FPGA作为系统芯片直接取代了ASIC的功能。随着FPGA性能、容量与功能的不断提升，今天的FPGA 已成为系统的心脏、知识产权的集合，所以如果FPGA存在安全性问题的话，与其相关的产品将遭受严重打击。
保密性定义——四个对FPGA最大的安全威胁
a.克隆
克隆是指竞争对手拷贝启动 PROM 或从
板上拦截处理器码流并进行复制。如果设计中包含外部码流时，则该设计的IP 对克隆非常脆弱。
b.反向工程
反向工程即竞争对手由重建您的设计原理图或网表复制您的设计。在这个过程中，竞争对手将了解设计的运作从而进行改进。
c.过建
过建在把您的产品交给无道德的合同制造商生产时出现，这些制造商能在开放市场上购买额外的FPGA元器件，然后在厂家没有允许的情况下，生产额外的产品，在没有开发成本和不需要提供技术支持的条件下，以更低的价格在市场上售卖，从而牟取利润。
d.拒绝服务
拒绝服务属于恶意破坏的行为，您的竞争对手或者黑客能够通过重新编程您系统上的 SRAM FPGA而使您的系统不能运行。拒绝服务使厂家的声誉、产品的质量等形象将遭到破坏。
Actel 第三代FLASHFPGA
在了解了保密性的定义及FPGA保密重要性的基础上，Actel推出了第三代Flash FPGA，具有众多优点与特性。
Actel第三代Flash FPGA，包括两个产品系列：ProASIC3与ProASIC3E。ProASIC3能实现30k到1M的门密度，它的容量高达144kb SRAM，具有288个 I/O ；ProASIC3E能实现600k到 3M的门密度，它的容量高达504kb SRAM，具有604个I/O。
这两个系列均具备增强的高性能结构，其时钟频率最高可达350MHz，相对于第二代产品来说，其封装密度提高了20%，而逻辑利用率超过95%。SRAM的工作频率也可达到350MHz，而且每个模块中均带有硬连线的FIFO控制功能。三个锁相环（PLL）的输出频率也可达到350MHz，并且具有灵活的相位输出、延迟、分频和倍频功能。这两个系列同样支持64 位、66 MHz的PCI总线。
作为以价值为基础的FPGA，第三代产品提供了全新的功能，包括：所有器件都带有1kb片上可配置的Flash ROM及带硬连线 的AES 解密安全 ISP。上一代产品中的FPGA的保密措施在这一系列内继续保持，如片上 FlashLockTM 安全措施及针对单电压工作而在片上集成的电荷泵。最后，需要提及的是产品支持19种不同的I/O标准，包括 LVDS等。Actel第三代Flash FPGA具有竞争性的成本优势，因为Flash 技术可省去SRAM FPGA额外的成本负担。此外，Flash 技术还可以提供以下独特的性能： ·单芯片；
·高安全性；
·上电即行；
·高可靠性 / 固件错误免疫性；
·低功耗；
·高性能。
Actel FLASH FPGA的保密性特点
保密性特点
Flash FPGA的物理结构与保密性
由于Flash非挥发性的特点，所以基于Flash 架构的FPGA在一个可靠的环境下被编程以后，就不再需要一个另外的码流，因此它不会受到克隆这种攻击方式的威胁。另外，它对反向工程等入侵性攻击有高度的
抵抗性，这是因为在Flash FPGA里面的用户逻辑完全取决于Flash晶体管的内容，就算把器件解体或剥离也只能显露器件内部结构，而不是 Flash 晶体管的实际内容。由于Flash FPGA表面的一致使它受到入侵性攻击时，很难辨认其探针点。
A3P/E的保密特性
FlashLock可以保证器件上的保密设定不被随便更改 ，它包括一个对应的密钥，长度为128位，其揭露密钥所需的时间为5.4x1023年，因此十分可靠。它还包括永久FlashLock及编程文档的AES加密，其AES密钥长度为128位，而揭露此密钥所需的时间将长达149万亿年。
Flash ROM (FROM) 的特性及应用

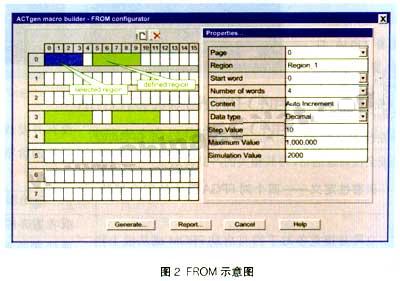

第三代Flash FPGA是唯一带片上Flash ROM (FROM)的FPGA，其FROM总共有1024位，分为8个页，每页的宽度为128位，见图2。它的应用非常广泛，包括：互联网协议寻址、设备序列编码、订阅模式、系统校准设定、安全的加密匙存储、资产管理跟踪、用户喜好存储、日期标志及版本控制等。
保密性功能选项
在新FPGA上进行保密设计时，有几种不同的保密性功能选项可供选择：一、只利用FlashLock密钥进行保护 (没有AES加密)，在这个选项下，用户可选择只保护FROM、只保护FPGA阵列或两者同时保护。二、AES 加密加 FlashLock 密钥保护，在这个选项下，AES 密钥一直受到FlashLock密钥保护，所以被AES加密过的文件不会包含FlashLock密钥。三、只加密 FROM、只加密FPGA阵列或两者同时加密，在这个选项下，可以独立地更新FROM及FPGA 或对其编程。编程的格式可以为纯文本格式的 STAPL 文件或经 AES加密过的STAPL文件，在这两种STAPL 文件里，可以只包括 FROM、FPGA阵列或两者同时包括。
保密报头
保密报头包含两种密钥：FlashLock密钥及AES密钥，它也包括FROM及FPGA列阵的信息认证控制。它还包括FPGA阵列与FROM的保密设定。具体的FPGA阵列保密设定包括：写入、擦除及校验的存取控制与加密/不加密的存取控制 (写入、擦除及校验)；FROM的保密设定包括：写入、擦除及读取的存取控制（在此情况下校验是一直被允许的）与加密/不加密的存取控制 (写入、擦除及读取)。
信息认证模块（MAC）
信息认证模块负责认证整个编程码流，见图3，包括AES解密核心把STAPL文件解密；MAC检查解密后的数据是否可被认识：如果正确，器件就可以被擦除及编程；如果不正确，软件会防止编程序列被启动。在认证进行过程中器件仍可正常工作。
另外该模块还负责在编程数据传进器件时检验是否存在损坏的数据，具体做法是在编程前对每个数据包进行验证。
实施保密的软件设置

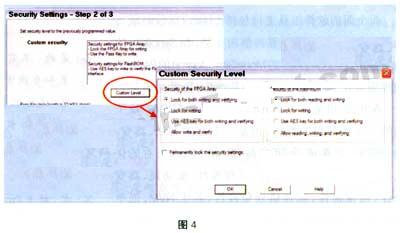

以下我们将介绍如何进行保密的软件设置，首先定制安全级别，如图4所示：
用户可在生成安全文件时，选择“Custom Level”选项，将弹出“Custom Security Level”对话框，即可看到FPGA阵列与FROM的保密设定选项，具体的选项包括：
——只容许在 FLASHLock 密钥正确时写入、擦除及校验；
——只容许在 FlashLock 密钥正确时写入、擦除（校验可以在没有 Fl
ashLock 密钥下进行）；
——只容许在器件内有正确的AES密钥时进行写入、擦除及校验（配置器件在重编程和校验FPGA阵列时接受一个被加密的编程文件）；

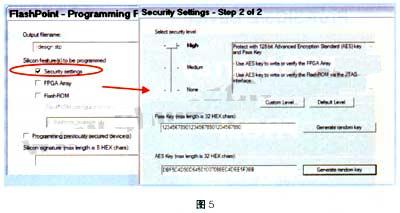

注意：a.要求在器件内有包含正确的AES密钥；b.FlashROM在这个模式下读取被禁止；c.加密过的FlashROM内容只允许进行校验。 ——接受没有FlashLock或AES密钥的纯文本STAPL 文件的写入、擦除、读取 (Flash ROM) 及校验。其次，设定保密包头，如图5所示：

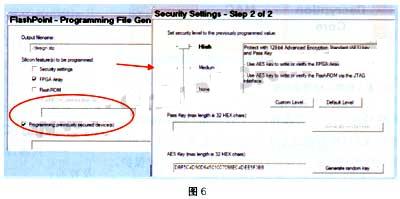

在申请编程文件时点击选择“Security Settings”选项，在弹出的对话框中选择期望的保密设定，并输入FlashLock密钥 (即软件里的Pass Key) 及AES密钥即完成了保密包头的设定。最后，编程生成加密编程文件，如图6所示。
为加密编程设定STAPL文件的具体步骤是：点击选择“Programming previously secured device(s)”选项，在弹出的对话框中点击“FPGA Array Only”或“FlashROM Only”选项，或者两者并选。最后，在弹出的“Security Settings ”对话框中的相应位置提供预编程时所用的同一个AES密钥。
完整的解决方案
为了配合ProASIC3与ProASIC3E，Actel提供了全面的硬件工具支持。新推出的低成本ISP编程器、启动工具套件（Libero Gold、FlashPro3、评估板及教程指南和文档）、可进行批量编程的Silicon Sculptor及其他调试工具，如First Silicon Solution的Logic Navigator逻辑分析器及Synplicity的Identify RTL调试器等。
而全面的软件工具支持包括：Libero 7.0（Gold 版可从网站免费下载）及业界提供的支持，如Synplicity的Synplify、Mentor Graphics的ModelSim、Magma的PALACE物理综合及WaveFormer Lite的Reactive Testbench等。
Actel公司第三代以Flash为基础的FPGA，除了高的安全性与保密性外，也是一个面向大批量生产的FPGA，它集成了ASIC与SRAM FPGA所有的优点，包括：单芯片上电即行、非挥发性、低功耗、高安全性、高保密性、固件错误免疫性、片上NVM、低单位成本、低总系统成本、无 NRE费用、可快速构建原型、快速的生产交货期及系统内可编程等诸多优点。
