随着上网的人数的迅速增长，传统调制解调器、ISDN提供的低速和易断线的窄带上网方式开始逐渐遭到用户的摈弃。在各种各样的宽带连网方案中，ADSL受到了广大网民的青睐。但是，如何选择理想的ADSL调制解调器解决方案，是设计工程师所面临的新挑战。

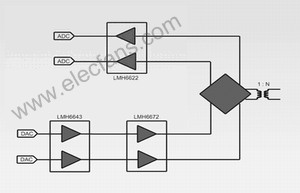

针对这种现状，本文介绍采用LMH 6643满摆幅输出芯片、LMH6672线路驱动器及LMH6622低噪声运算放大器组合实现的方案，该方案具有能充分发挥ADSL基带数字信号处理器性能的优点。结构框图参见图1所示。

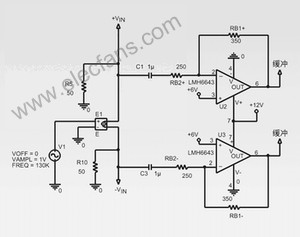

图中数字模拟转换器的输出端可采用在LMH 6643芯片中的一对放大器作为差分缓冲放大器，提供LMH 6643与LMH6672之间的低通滤波器的阻抗匹配、绝缘及驱动。图 2 的电路图显示所采用的SPICE模型。图中的反相缓冲放大器的电压增益定义为 -RB1+/RB2+和-RB1/RB2。

LMH6672用作上行线路驱动器

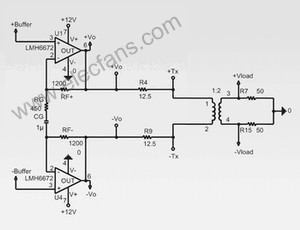

由于LMH6672芯片只需一个电源供电便可输出极高的驱动电流，而且失真率低，因此可以用作上行DSL线路驱动器。LMH6672芯片用作差分输出驱动器时，可以驱动50Ω负载，达到 16.8Vpp的摆幅，失真率只有-93dBc，可支持最高的上行功率，确保ADSL线路支持最高的传输率。图3是典型的线路驱动器电路图，图中的线路驱动器通过匝数比为1:2的变压器，可驱动100Ω的双绞线电缆。这个非反相驱动放大器的电压增益由公式(1)或(2)确定。

1 + 2×RF+/RG (1)

1 + 2×RF-/RG (2)

图中采用电容CG，将直流增益设定为1V/V。

LMH6622用作下行低噪声前置放大器

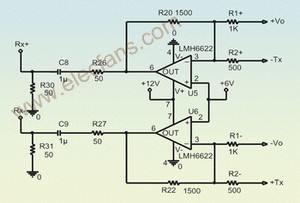

由于LMH6622的噪声及失真率较低，因此可用作下行链路的低噪声前置放大器。低噪声及低失真率这两个优点可确保接收通路具有很高的动态范围，以满足 ADSL标准有关线性度及噪声的严格规定。图4的LMH6622芯片可以实现反相加法放大器的功能，以便提供接收前置放大器通道增益，并消除驱动器的回波信号。为了消除接收通道上的驱动器回波信号的干扰，R1+必须设定为2×R2+，而 R1-也必须设定为 2×R2-。实际应用中，由于信号匹配并不理想，因此混合抑制约为12dB。在仿真时可以改变电阻值，以便测试出接收电路的真正性能。

在提供这些设计芯片的基础上，美国国家开云棋牌官网在线客服公司还提供了一个可上网查阅的数据库。很显然，若从零开始设计运算放大器的SPICE模型以供仿真的过程不仅很困难而且费时，所以，该公司专门设立了OrCAD Capture数据库以及PSPICE模型数据库，储存有关采用先进 VIP10工艺技术制造的高速运算放大器的资料，其中包括 LMH 系列高速运算放大器的性能表现模型及运算放大器的电路图符号。
