随着集成电路设计技术和深亚微米制造技术的发展，集成电路已进入了片上系统时代。由于SoC结构极其复杂，对于设计者而言，数百万门规模的系统级芯片设计不可能一切从头开始，随着集成电路设计技术的发展，IP核的开发己成为不可忽视的发展趋势，它的出现为SoC的实现和发展提供了基础。IP称之为知识产权，它可以认为是封装在硬件设计中的可重复利用的软件，就功能而言，IP核可以定义为SoC的基本电路功能块又称为内核，可由用户或专用IC公司或独立的公司开发而成，IP核的显著特点是具有重用性。鉴于SoC系统设计者很难独自开发、维护和移植所有必须的IP核，所以在Soc设计中必然要用到第3方的 IP核，当IP核被转移到用户设计与制造工艺中时，IP核被重复利用了，具有自主知识产权的IP核的复用是Soc设计中解决设计层次、产品成本、设计周期和降低风险的关键环节是SoC设计中的关键技术。IP核重复利用可以提高设计能力，节省设计人员可以缩短上市时间，更好的利用现有的工艺技术，降低成本。基于此笔者设计了基于SoC的音频接口IP模块。

　　1APB与IIS总线

　　APB(Advanced Peripheral Bus)是AMBA(Advanced Microcontrollel Bus Architectrure)组成部分，是用于低功耗和减少接口复杂度而设计的。APB用于带宽，低速，低性能要求，无管线操作的外围设备。APB总线操作包括Setup和Enable两个状态。其中APB读操作只需在Enable状态数据有效，写操作要求写数据在整个写操作期间保持有效。

　　APB协议规定每个传输只与时钟上升沿相关。这就使APB外围设备很容易被集成在设计之中，特点如下：

(1)在高频操作的性能改进；
(2)独立的脉冲时钟；
(3)静态时钟分析比较简单，因为用单时钟沿触发；
(4)自测试逻辑插入没有特别的条件需要考虑；
(5)在ASIC库中有性能很好的上升沿寄存器；

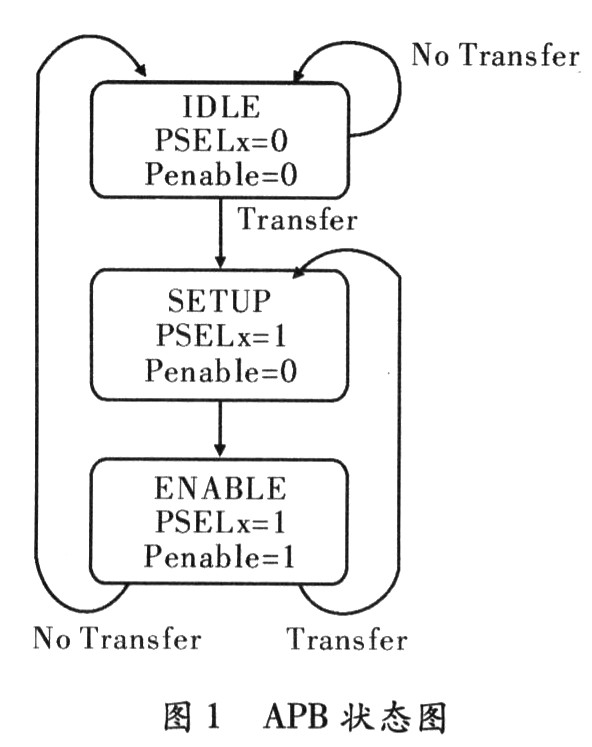

　　APB状态机，如图1所示。

　　APB这3个状态描述如下：

　　IDLE：默认初始状态。

　　Setup：当有一个传输请求，总线将进入Setup状态，当PSELx，信号被选择。总线只在Setup状态停留一个周期，并将在时钟的上升沿进入Enable状态。

　　Enable：在Enable状态中，PEnable有效，地址信号，读写信号，选择信号将保持稳定，当状态从Setup到Enable状态。 Enable状态仅仅维持一个时钟，如果没有传输发生，系统将回到IDLE，如果有传输发生，系统状态将进入Setup状态。当从Enable状态到 Setup状态时允许有短脉冲干扰。

IIS总线：在飞利浦公司的IIS标准中，既规定了硬件接口规范，也规定了数字音频数据的格式。IIS总线拥有3条数据线进行数据传输：数据传输线 (DS)，选择线(WS)，时钟线(SCK)。在数据传输过程中，发送端(Transmitter)和接收端(Receiver)具有相同的时钟信号，发送端作为主导装置(Master)时，产生位时钟信号、命令(声道)选择信号和数据。在综合的系统中，可能具有几个发送端和接收端，使识别发送端比较困难。在这样的系统中，可以设置一个控制器(Controller)来作为系统的主导装置来识别多路的数字音频信号的数据流，此时发送端成为在外部时钟控制下的从属装置(Stave)，系统的主导装置也可以与发送端或接收端相结合，这需要通过对硬件或软件的设置来激活。它拥有3种模式，如图2所示。

　　IIS有时序信号图，如下所述。串行时钟信号(SCK)：即对应数字音频的每一位数据，SCK对应1个脉冲。SCK的频率=2×采样频率×采样位数。

声道选择信号(WS)：用于切换左右声道的数据。WS的频率等于采样频率。
串行数据信号(SD)：就是用二进制补码表示的音频数据。

　　典型时序，如图3所示。

　　IIS格式的信号无论有多少位有效数据，数据的最高位总是被最先传输，在WS变化，也就是一帧开始后的第2个SCK脉冲处，因此最高位拥有固定的位置，而最低位的位置则是依赖于数据的有效位数。也就使得接收端与发送端的有效位数可以不同。如果接收端能处理的有效位数少于发送端，可以放弃数据帧中多余的低位数据，如果接收端能处理的有效位数多于发送端，可以自行补足剩余的位(常补足为零)。这种同步机制使得数字音频设备的互连更加方便，而且不会造成数据错位。为了保证数字音频信号的正确传输，发送端和接收端应该采用相同的数据格式和长度。对IIS格式来说数据长度可以不同。

　　2 音频IP模块设计

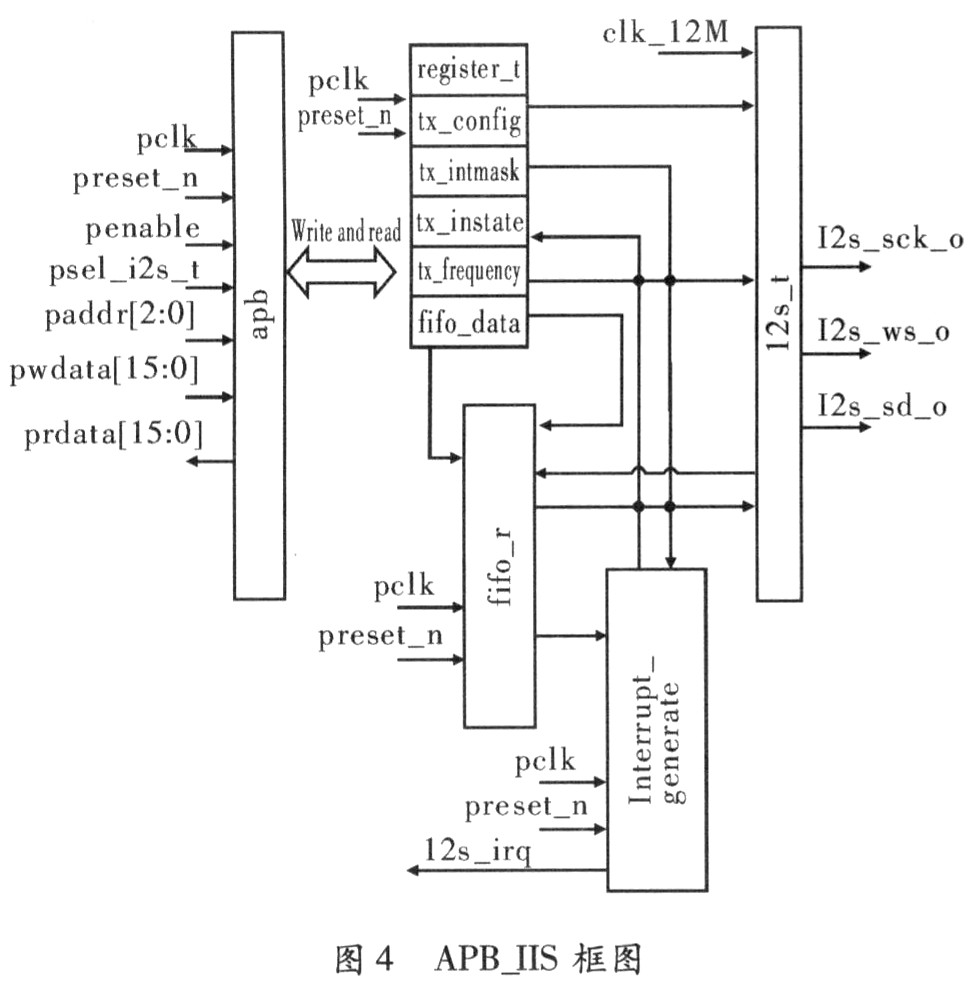

　　音频IP模块，完成APB总线协议到IIS协议的转换，实现音频的输出，并根据任务要求，设置各种寄存器和中断输出。音频输出模块(APB_IIS)示意框图，如图4所示。

APB_IIS模块由以下5个模块组成：APB接口模块，APB接口模块主要是遵守AMBA协议，完成读写数据的译码。符合APB协议完成寄存器读写，实现寄存器register_t的配置，状态读写。

　　寄存器模块(register_t)，完成各种功能寄存器的设置。register_t模块，包含配置寄存器模块(tx_config)，屏蔽寄存器 (tx_intmask)，状态寄存器(tx_instate)，频率配置寄存器模块(tx_frequency)，FIFO写数据地址 (fifo_data)。

　　FIFO模块(fifo_t)，的功能是从一个高速时钟域到低速时钟域数据的缓冲，并产生标志信号，用于中断产生。

　　IIS接口模块(i2s_t)，i2s_t模块遵守IIS协议，并完成数据的输出。

　　本模块符合以下功能要求：

(1)传输音频(Transmitter)模块；
(2)主模式，由时钟由外部提供(12 M)；
(3)支持时序两种模式音频输出；
(4)分频器实现8／11／12／16／22．059／24．／32／44．11／48(kHz)频率数据传输；
(5)内部记数器完成16音频数据的记数；
(6)数据的并串转换。

　　中断模块(interrupt_generate)，中断信号是通过FIFO模块的标志信号和屏蔽寄存器(tx_intmask)信号产生中断信号给系统的中断控制器。

　　3 仿真结果

图5为APB接口逻辑读写时序和IIS输出时序的局部波形仿真。时序仿真证明符合规范和功能要求。

　　4 结束语

文中根据协议和实际需求设计一个APB转IIS的模块，具体描述了协议，功能规范，完成RTL代码描述和功能验证，得出正确可移植的音频IP模块。由于模块是有各个分立的模块单元组成，所以再根据实际需求修改模块是非常容易的。
