P89C669是PHILIPS开云棋牌官网在线客服一款51MX(存储器扩展)内核的微处理器，其指令执行速度2倍于标准的80C51器件，线性地址经扩展后可支持高达8 MB的程序存储器和8 MB的数据存储器，这是他相对于标准51内核的最大优点。

目前的单片系统越来越复杂，扩展的外部设备也更多，如果能充分利用P89C669的丰富的线性地址资源，将能大大增强系统能力。在一个嵌入式系统开发中，笔者采用ALTERA公司的CPLD" target="_blank">CPLD芯片EPM7032利用这款单片机的线性地址扩展了丰富的外部设备资源。

1 P89C669的存储器结构

1.1 存储结构

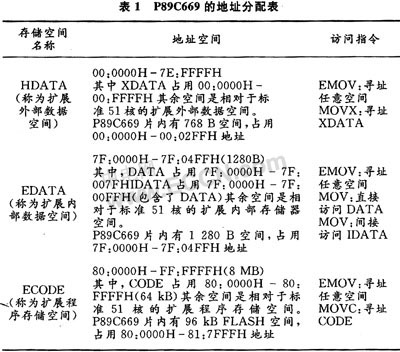

P89C669的存储器结构为哈佛结构，地址分配如表1所示。

从表1可见，P89C669对传统的51内核的3部分存储结构进行了相应的扩展，各个部分的片内存储空间也增加了，如内部数据空间有1 280 B在片内，外部数据空间有768 B在片内，有96 kB的片内程序存储空间等。

寻址指令除了传统的MOV，MOVX，MOVC外，EMOV指令与24位的通用指针寄存器EPTR可寻址16MB的全部空间，但是所占用的指令周期也较长。

扩展外部数据存储空问HDATA除了768 B在片内外，其余地址空间可以用来扩展外部设备(其实只要把片内的768 B通过指令将其屏蔽，也可以用来扩展外部设备)。

1.2 P2口的读写时序分析

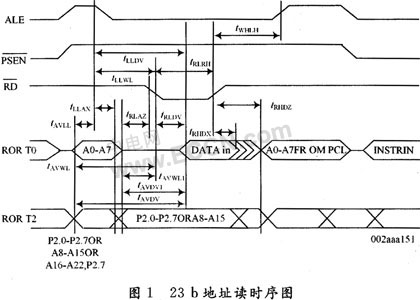

寻址8 MB的数据存储空间，需要有23 b的地址寻址能力，P89C669将传统51内核的P2高位地址时分复用，从而得到23 b地址寻址能力，时序图如图1所示，即当使用23 b地址时，ALE为高时，地址位A16～A22输出到P2.0～P2.6；ALE为低时，地址位A8～A14输出到P2.0～P2.6。无论ALE为何值，位地址A15都从P2.7输出。

2 系统外部设备扩展需求

在某产品的控制系统中，扩展的外部设备比较丰富，利用P89c669的23 b地址寻址能力进行设备地址编码，所以需要对23 b地址的时序逻辑进行处理，处理单元交给一块ALTERA公司的CPLD(EPM7032)。

EPM7032具有32个逻辑单元，约600个门级单元，可用IO口36个，内置IEEE std.1149.1 JTAG，方便可编程下载。

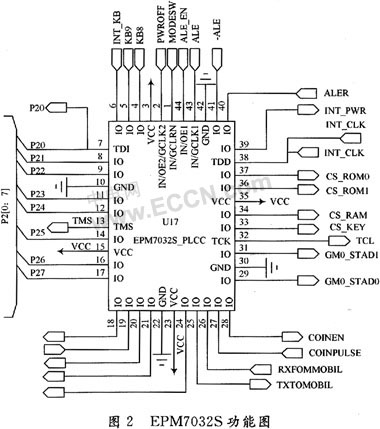

在满足系统资源的前提下，选用EPM7032，将P89C669的P2口作为处理单元输入信号，经过CPLD的内部逻辑进行译码或数据锁存，以获得各个外部设备资源的选择信号及少量的控制信号，如图2所示。

在本设计中，共需要得到设备选择信号如SRAM芯片M68AF127B的片选CS_RAM，2个FLASH ROM芯片SST29SF040的片选CS_ROM0，CS_ROM1，模拟多路选择器SN74LV4052的使能信号线CS_4052，另外还有一些控制信号线，这里就不一一介绍。

实际上，P2口引入CPLD，就P89C669的23 b地址线而言，用来地址译码和少量的控制信号等主要是利用最高的几位，在本设计中，由于SST29SF040用到地址线A0～A18，所以CPLD的地址译码处理只能是利用剩下的A19～A22，这将在下文的CPLD的译码单元可以看到。

A0～A7低地址采用74HC573进行锁存，A16～A18地址内容采用74HC574进行锁存，如图3所示。

M68AF127B，SST29SF040，74HCA052的功能连接图如图4所示，74HC4052用于UART口的扩展，如图5所示。

3 EPM7032S的逻辑设计

CPLD的设计采用原理图的方法进行设计，简便快捷，如图6所示，采用74374模块锁存P2口的输入信号，ALE反向后得到_ALE作为74374的锁存时钟线输入。

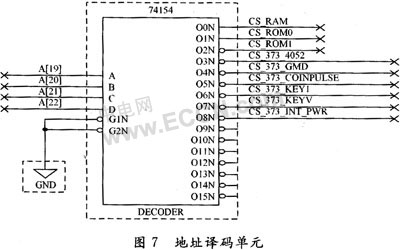

对高位的地址线A19～A22进行地址译码，获得各芯片的片选线，如图7所示。

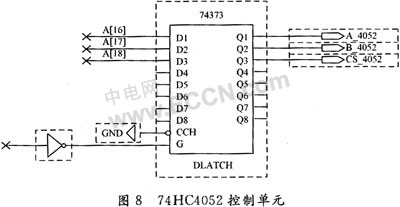

如果不是对SST29SF040进行读写，则高位地址线A16～A18仍然可以利用，这里将其作为74HC4052的3个输入控制线A，B，INH，即图8中的A_4052，B_4052，CS_4052。

4KeilC51平台的外部设备测试

编写设备驱动程序是在KeilC51的平台上，由于利用了P89C669的23 b地址线，在C51的平台上采用指针读写设备很方便，这里给出读写SRAM芯片M68AF127B的C源代码例子，以供参考。

以上3句为测试SRAM的测试代码，START_EX-TRAM为SRAM芯片的起始地址(可根据CPLD的内部设计进行相应的修改)，第2，3句分别是写、读数据的宏。

5 结 语

利用P89C669的23 b的线性地址并采用CPLD扩展外部设备资源可以说是不错的一个方法，对外部设备的访问将显得更加简便，当然，在成本方面系统设计工程师也要加以考虑，并最终寻找一个性价比最高的方案。
