基于SoPC技术的传感器非线性软件校正的实现
摘要:本文采用三层前向网络,输入层神经元2个,分别代表温度传感器ADS90和气体传感器TGS813输入信号,DS18B20的测量值作为AD590的期望值,输出层神经元1个,代表AD590的校正值。
关键词: SoPC 传感器
Abstract:
Key words :

0 引 言

  现代测量系统中,传感器的工作性能直接影响整个系统。由于受外界因素的影响,传感器大多具有非线性特性,致使测量仪表或系统的输入与输出之间不能保证很好的线性关系。除了采取硬件补偿电路外,对于软件补偿算法的研究受到更多的重视。由于受数据总线宽度和工作频率的影响,软件算法补偿的研究更多是在计算机上仿真实现的,而现场的测量系统往往建立在单片微处理器的基础上。微电子技术的迅速发展,使得集成电路设计和工艺技术水平得到很大的提高,片上系统(system on a programma-ble chip,SOPC)技术把系统的处理机制、模型算法和电路设计紧密结合,在单片芯片上实现复杂系统的全部功能。基于FPGA的SOPC技术,软件算法修改和硬件平台结构调整都是在线可编程的,其灵活性和可靠性是其他单片微处理器无法比拟的。本文采用ALTERA公司提供的SOPC技术,研究传感器的非线性软件校正的算法实现。

  1 非线性软件校正原理

  一个受多个参量影响的传感器系统可表示为y=f(x,t1,t2,…,tk),其中,x为待测目标参量,t1,t2,…,tk为k个非目标参量,y为传感器输出。为了消除非目标参量对传感器输出的影响,一般采用逆向建模的方法。实际测量的数据,由于受非目标参量的影响,它与目标参量之间的函数关系不再是线性的。逆向建模的目的是通过非线性映射,把非线性函数关系x=f-1(y,t1,t2,…,tk)向线性函数关系x=y/A逼近。在模型中,测量数据和非目标参量的测量值作为输入,目标参量的线性值作为模型的输出,按照一定的算法原则,不断调整模型的参数,使得模型输出误差在允许的范围之内。

  在本系统中,选用模拟温度传感器AD590作为校正目标,数字温度传感器DS18B20测量值作为模型的期望输出,气体传感器TGS813测量值为非目标参量输入。系统采用ALTERA公司CYCLONEⅡ系列的EP2C35F672 FPGA作为核心处理器,采用QUARTUS-Ⅱ自带的SOPC Builder开发包作为算法的调试环境,在FPGA其内部实现测量数据的智能处理。

  2 系统方案实现

  2.1传感器调理电路

  AD590是美国模拟器件公司生产的单片集成两端感温电流源,流过器件的电流(μA)等于器件所处环境的热力学温度(K)度数,AD590随温度变化输出的是电流信号,需要将其转换为电压信号。由于AD590灵敏度高,受环境的影响大,在使用前需要校正。在本文中,利用神经网络算法对AD590的输出进行了校正。

  DS18B20是Dallas开云棋牌官网在线客服公司推出的一线式数字化温度传感器,可以程序设定9~12位的分辨力,精度为±0.5℃。本文采用外接电源模式,12 bit数据输出格式。

  TGS813是一种由SnO2材料组成的烧结体开云棋牌官网在线客服气体传感器,属于一种广谱性气敏元件,对多种气体敏感,对不被检测气体不敏感;由于输出电压最高可以达到+9 V,而后级模拟数字转换电路的输入电压不超过+5 V,所以,使用前需要调整分压电阻器的阻值。

  2.2模拟数字转换电路

  来自传感器的模拟信号,在送入模拟数字转换电路之前,由于器件的输入阻抗比较低,而传感器的输出阻抗较高,不能直接把模拟信号送入模拟数字转换电路。本文采用TLC279构成电压跟随器,实现阻抗变换。考虑到在FPGA实现的算法处理对数据的精度敏感,因此,系统选用了四路模拟量输入的12 bit串行数据输出的TLV2544作为模拟数字转换电路的核心芯片。

  TLV2544是TI公司生产的高性能12位低功耗、高速(3.6μs)CMOS模数转换器,具有采样一保持功能,电源电压为2.7~5.5V。TLV2544还具有3个输入端和1个三态输出端,可为最流行的微处理器串行端口(SPI)提供4线接口。器件在上电初始化时首先需要将初始化命令A000h写入CFR配置寄存器,然后,对器件进行编程,其编程方法是在初始化命令A000h的低12位000h写入编程数据以规定器件的工作方式。TLV2544具有4种转换模式:单次模式、重复模式、扫描模式和重复扫描模式,可用模式00,01,10,11表示。图1为TLV2544和单片机AT89C2051的接口电路。该电路采用外部基准,REFP与REFM之间接0.1μF和10μF2只去耦电容器。

  各路信号送入微处理器AT89C2051,经串行口发送给系统板。微处理器的软件设计主要是在接收到SOPC系统控制发送的采集命令(0x41H),启动TLV2544和DS18B20,将数据转为ASCII码发送。DS18B20和TLV2544都是12bit输出,所以,每次发送9个ASCII码,分别代表3个数据源的转换结果。

  2.3神经网络校正算法

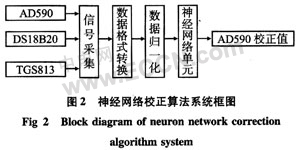

  利用BP神经网络实现非线性误差软件校正的文献较多,但主要是基于PC机的仿真实验。单片微处理器由于存储容量和数据总线宽度的限制,网络结构类型和计算精度只能控制在一定范围之内。SOPC在大规模集成电路的基础上,底层电路采用硬件描述语言实现,而软件算法则在SOPC IDE调试环境下采用高级语言,如C语言实现。在本文中,SOPC系统板采用NIOS-Ⅱ软核微处理器,32 bit总线,工作频率为50 MHz,BP神经网络采用动量法,在ALTERA公司提供的SOPC IDE调试环境下完成。算法处理结构如图2所示。

  3 算法测试

  本文采用三层前向网络,输入层神经元2个,分别代表温度传感器ADS90和气体传感器TGS813输入信号,DS18B20的测量值作为AD590的期望值,输出层神经元1个,代表AD590的校正值。
