用CPLD实现基于PC104总线的429接口板
摘要:PC104总线系统是一种新型的计算机测控平台,作为嵌入式PC的一种,在软件与硬件上与标准的台式PC(PC/AT)体系结构完全兼容,它具有如下优点:体积小、十分紧凑,并采用模块化结构,功耗低,总线易于扩充,紧固堆叠方式安装,适合于制作高密度、小体积、便携式测试设备,因此在军用航空设备上有着广泛的应用,但也正是PC104板的这种小尺寸结构、板上可用空间少给设计带来了一定的困难,所以本设计采用了复杂可编程器件CPLD,用CPLD完成了PC104总线与429总线通讯的主要电路,大大节省了硬件资源,本文着重介绍了C
关键词: CPLD PC104总
Abstract:
Key words :

PC104总线系统是一种新型的计算机测控平台,作为嵌入式PC的一种,在软件与硬件上与标准的台式PC(PC/AT)体系结构完全兼容,它具有如下优点:体积小、十分紧凑,并采用模块化结构,功耗低,总线易于扩充,紧固堆叠方式安装,适合于制作高密度、小体积、便携式测试设备,因此在军用航空设备上有着广泛的应用,但也正是PC104板的这种小尺寸结构、板上可用空间少给设计带来了一定的困难,所以本设计采用了复杂可编程器件CPLD,用CPLD完成了PC104总线与429总线通讯的主要电路,大大节省了硬件资源,本文着重介绍了CPLD部分的设计。

  1 系统总体设计

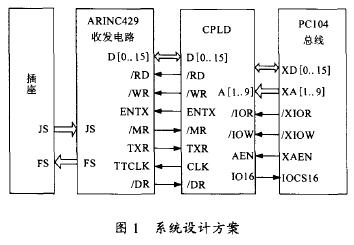

  CPLD是一种复杂的用户可编程逻辑器件,由于采用连续连接结构,易于预测延时,从而使电路仿真更加准确。再加上使用方便的开发工具,如MAX+PLUSII、Quartus等,使用CPLD器件可以极大地缩短产品开发周期,给设计修改带来很大方便。本论文描述了利用开发工具MAX+PLUS II实现CPLD处理ARINC429数据通信。系统设计方案如图1所示。

  ARINC429收发电路部分,由两组3282和3l82芯片构成,其中每组芯片实现二路接收、一路发送,其中的控制信号均有CPLD编程产生:在CPLD部分,D[0...15]为16位双向数据总线,实现AR1NC429收发电路与PC104总线接口之间的数据通信,IO16为16位芯片选择信号;在PC104总线接口部分,XD[0...15]为16位双向数据总线,XA[1...9]为地址总线,连接CPLD,进行选片操作,XIOR和XIOW 为IO读写信号,XAEN 是允许DMA控制地址总线、数据总线和读写命令线进行DMA传输以及对存储器和I/O设备的读写。

  2 系统硬件组成

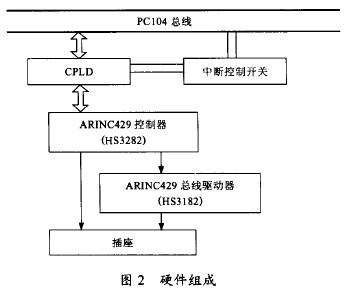

  429的PC104总线接口板的硬件组成框图如图2所示,主要包括AR1NC429收发电路(HS3282和HS3l82芯片组)、CPLD、429板与PC 机的接口总线PC104总线、与外部的429接口IDC16插座、中断控制开关等,其关系如图2所示。

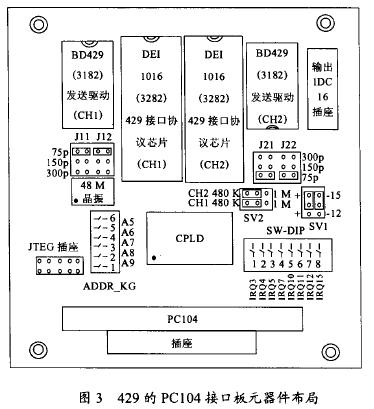

  本接口板元器件布局如图3所示。


  3 CPLD内部功能及实现

  3.1 开发流程描述

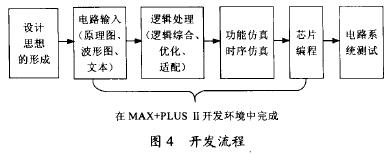

  本系统中的CPLD使用Altera公司的MAX7000S系列可编程逻辑器件中的EPM7128SQC100-6型号,从最初的电路设计思想到MAX+PLUSII的波形仿真,再到CPLD芯片编程结束要经过的一般开发流程如图4所示。

  3.2 CPLD中的模块设计

  本设计中CPLD 的功能是实现ARINC429收发电路与接口板的接口总线PC104总线的数据通信。其功能模块可以分为6部分,以下逐一介绍各模块的功能及其实现的方法。

  (1)产生AR1NC429控制器HS3282所需的TTCLK时钟信号模块

  TTCLK即发射器时钟信号,本设计中该信号有480 KHZ和1 MHZ两种可选频率,是由一个48 MHZ的晶振提供信号给CPLD,然后由CPLD编程产生480KHZ和1MHZ两种信号以备选择。该模块用图形编辑的方式实现。要产生3282所需要的480KHZ信号需要对输入48MHZ信号进行两次10分频,要产生1 MHZ信号需要对输入信号进行6分频再8分频。6分频电路采用3个JK触发器实现,8分频电路采用74393实现,10分频电路采用7490实现。

  (2)产生复位信号/MR和控制发射器使能信号ENTX的信号ENT模块

  /MR是对3282的主复位信号,/MR将直接送到HS3282,而ENT将送到另一模块中,用于控制发射器使能信号ENTX的产生,ENTX=ENT*/TXR,其中TXR为发送缓冲区空标志。该模块也采用电路设计输入方式。其电路主要由4个D型触发器74LS74芯片来完成。输入为总线驱动器的前4个输出,即D0~D3,时钟脉冲为产生HS3282读写信号模块的一个输出信号/WR3,输出为两个HS3282的复位信号/MR1和/MR2以及ENT1和ENT2。本模块具体实现电路如图5所示。

(3)产生片选信号/MCS的模块
本模块产生的/MCS信号用于驱动双向总线驱动器,进行数据传输,并用于选片对HS3282进行读写。此模块用一片8位判决电路74LS688来实现其功能。其中P5-P1接一组基址选择开关,Q5~Q1分别接PC104总线的地址总线的XA7、XA9、XA8、XA6和XA5,G接PC104总线的地址使能信号端XAEN。只有当XAEN输入为低时,并且P5~Pl与Q5-Q1的对应端相等时,输出为低,才有效。
(4)双向总线驱动器模块
该模块实现AR1NC429收发电路与接口板的接口总线PC104总线的16位数据传输。该模块设计过程为,先用VHDL设计输入方式设计两个单向三态数据收发器,然后用电路设计输入方式,将两个单向数据收发器合成为一个双向数据收发器。双向总线驱动器模块的功能表如表1所示。
   表1 双向总线驱动器模块的功能表 使能信号E 方向DIR 操作
  双向总线驱动器模块产生其一个单向三态数据收发器(TRI_GATE1)的VHDL语言设计如下
library ieee;
use ieee.std_logic_1164.all;
entity tri_gate1 is
port(a0,al,a2,a3:in std_ logic;
a:in std_logic_vector(15 downto 4);
en:in std_logic;
b0,b1,b2,b3:out std_logic;
b:out std_logic_vector(15 downto 4):
D0,D1,D2,D3:out std_logic);
--向模块2中送数据的4个输出端
end tri_gatel;
architecture behav of tri_gate1 is
begin
process
begin
if en='1' then --EN为高电平时收发器有效
b0<=a0;b1<=a1;b2<=a2;b3<=a3;b<=a;
D0<=a0;D1<=a1;D2<=a2;D3<=a3;
else --EN为低时高阻状态
b0<=一Z;b1<=-Z;b2<=-Z ;b3<='Z';b<="ZZZZZZZZZZZZ";
end if
end process;
end behav;

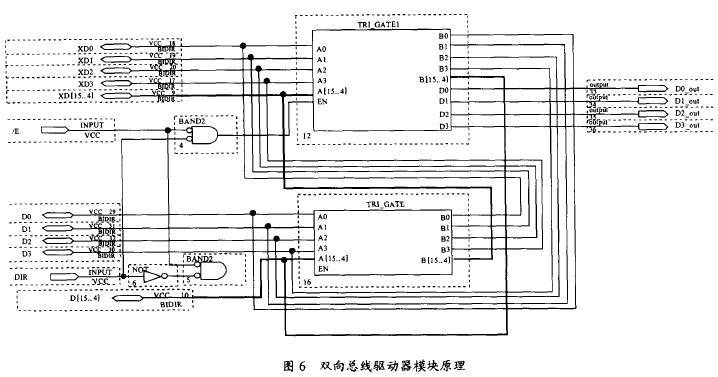

产生另一个单向三态数据收发器(TRI_GATE)的VHDL语言与此类似,只是少了D0~D3的输出部分。两个单向三态数据收发器构成双向总线驱动器的电路设计如图6所示(D0_out~D3_out作为图5中的D0-D3输入)
  (5)产生HS3282读信号与写信号和ENTX使能信号模块
本模块要实现的功能是产生HS3282的读写信号和发送使能信号及一个送入PC104总线的输入输出16位芯片选择信号/IO16。该模块用VHDL语言输入,其相应的VHDL语言如下
library ieee;
use ieee.std logic_1164.all;
entity gal4243 is
port(MCS,XIOW,XIOR,A1,A2,A3,A4,ENT1,
ENT2,TXR1,TXR2: in std_logic;
WR0,W Rl,WR2,W R3,WR4,W R5,W R6:
out std_logic;
RD0,RD1,RD2,RD3,RD4:out std_logic;
IO16,ENTX1,ENTX2:out std_logic);
end gal4243;
architecture behav of gal4243 is
begin
process
begin
WR6<=XIOW or MCS or A4 or(not A3) or(not A2)or A1;
WR5<=XIOW or MCS or A4 or(not A3) or A2 or(not A1);
WR4<=XIOW or MCS or A4 or(not A3) or A2 or A1;
WR3<=XIOW or MCS or A4 or A3 or(not A2)or(not A1);
WR2<=XIOW or MCS or A4 or A3 or(not A2)or A1;
WR1<=XIOW or MCS or A4 or A3 or A2 or(not A1);
WR0<=XIOW or MCS or A4 orA3 or A2 or A1; --产生写信号
if MCS='0' then
IO16<=MCS;
else
IO16<='Z';
endif;
RD4<=XIOR or MCS or(notA4)orA3 or A2;
RD3<=XIOR or MCS or A4 or(not A3)or(not A2);
RD2<=XIOR or MCS or A4 or(not A3)or A2;
RDI<=XIOR or MCS or A4 or A3 or(not A2)
RD0<=XIOR or MCS or A4 or A3 orA2;--产生读信号
ENTX1<=ENT1 and(not TXR1);
ENTX2<=ENT2 and(not TXR2);--产生发送使能信号
end process;
end behav;
(6)中断控制模块
本模块用于实现中断控制操作,有一个接收器满便产生中断,产生中断时亦能判断出中断源。该模块是用VHDL输入方式产生的,其相应的VHDL程序如下
library ieee;
use ieee.std logic_1164.all;
entity U32 is
port(TXR1,DR11,DR12,TXR2,DR21,DR22,RD4:in std_logic;
D0,D1,D2,D3,D4,D5,INT:out std_logic);
end U32;
architecture behav of U32 is
begin
process
begin
if RD4='0' then
D0<=not DR11:
D1<=not DR12;
D2<=not DR21;
D3<=not DR22;
--产生中断时用来判断哪个接收器满
D4<=TXR1;
D5<=TXR2;
--用来判断哪一个发送缓冲区空
else
D0<='Z';D1<'Z';D2<='Z';D3<='Z';D4<='Z';D5<='Z';
endif;
INT<=not(DR11 and DR12 and DR21 and DR22); --有一个接收器满便产生中断
end process;
end behav;
3.3 CPLD程序的下载
各输入模块经过编译处理,根据其相互关系连结,再通过功能仿真和时序仿真确认无误后,对各输入输出端口进行管脚分配。当整个设计完成时,MAX+PLUSII将生成一个文件(.pof),该文件通过下载电缆从JTAG口传送到PC104板上的CPLD芯片内部。这样就可将CPLD构造成自己的专用芯片,由此便可以对设计的PC104板卡进行调试。调试过程中CPLD的设计部分还可根据需要进行修改,只是修改后要重新产生.pof文件,重新将文件加载到芯片中。
4 结束语
针对PC104接口板的尺寸小的特点,本论文介绍了用CPLD实现基于PC104总线的429接口板,CPLD大大节省了硬件资源,同时也节省了板卡上的可利用空间,彻底解决了PC104 板卡的小尺寸给设计带来的困难。且CPLD修改简单,给调试工作带来了方便。该板卡经过调试后实验,可稳定工作。实验结果表明:应用CPLD简化了系统结构,缩短了设计周期,提高了系统的可靠性。
