在直流伺服控制系统中,通过专用集成芯片或中小规模的数字集成电路构成的传统PWM控制电路往往存在电路设计复杂,体积大,抗干扰能力差以及设计困难、设计周期长等缺点因此PWM控制电路的模块化、集成化已成为发展趋势.它不仅可以使系统体积减小、重量减轻且功耗降低,同时可使系统的可靠性大大提高.随着电子技术的发展,特别是专用集成电路(ASIC)设计技术的日趋完善,数字化的电子自动化设计(EDA)工具给电子设计带来了巨大变革,尤其是硬件描述语言的出现,解决了传统电路原理图设计系统工程的诸多不便.针对以上情况,本文给出一种基于复杂可编程逻辑器件(CPLD)的PWM控制电路设计和它的仿真波形.

　　1 PWM控制电路基本原理

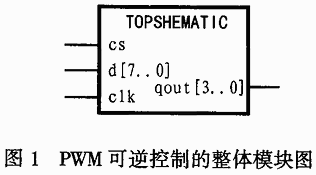

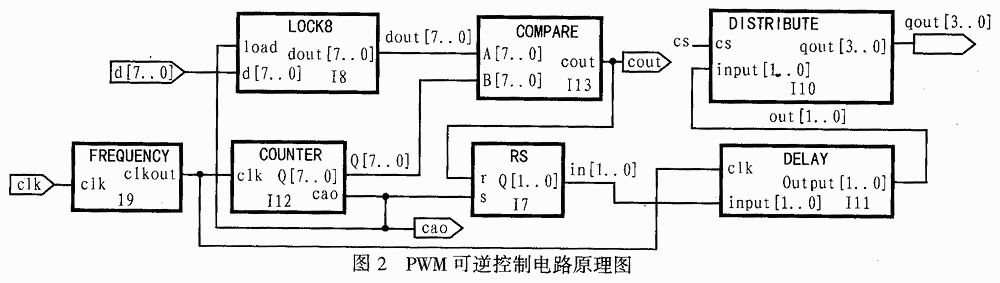

　　为了实现直流伺服系统的H型单极模式同频PWM可逆控制,一般需要产生四路驱动信号来实现电机的正反转切换控制.当PWM控制电路工作时,其中H桥一侧的两路驱动信号的占空比相同但相位相反,同时随控制信号改变并具有互锁功能;而另一侧上臂为低电平,下臂为高电平.另外,为防止桥路同侧对管的导通,还应当配有延时电路.设计的整体模块见图1所示.其中,d[7:0]矢量用于为微机提供调节占空比的控制信号,cs为微机提供控制电机正反转的控制信号,clk为本地晶振频率,qout[3:0]矢量为四路信号输出.其内部原理图如图2所示.

　　该设计可得到脉冲周期固定(用软件设置分频器I9可改变PWM开关频率,但一旦设置完毕,则其脉冲周期将固定)、占空比决定于控制信号、分辨力为1/256的PWM信号.I8模块为脉宽锁存器,可实现对来自微机的控制信号d[7:0]的锁存,d[7:0]的向量值用于决定PWM信号的占空比.clk本地晶振在经I9分频模块分频后可为PWM控制电路中I12计数器模块和I11延时模块提供内部时钟.I12计数器在每个脉冲的上升沿到来时加1,当计数器的数值为00H或由0FFH溢出时,它将跳到00H时,cao输出高电平至I7触发器模块的置位端,I7模块输出一直保持高电平.当I8锁存器的值与I12计数器中的计数值相同时,信号将通过I13比较器模块比较并输出高电平至I7模块的复位端,以使I7模块输出低电平.当计数器再次溢出时,又重复上述过程.I7为RS触发器,经过它可得到两路相位相反的脉宽调制波,并可实现互锁.I11为延时模块,可防止桥路同侧对管的导通,I10模块为脉冲分配电路,用于输出四路满足设计要求的信号.CS为I10模块的控制信号,用于控制电机的正反转.

　　2 电路设计

　　本设计采用的是Lattice开云棋牌官网在线客服公司推出的is-plever开发平台,该开发平台定位于复杂设计的简单工具.它采用简明的设计流程并完整地集成了Leonardo Spectrum的VHDL综合工具和ispVMTM系统,因此,无须第三方设计工具便可完成整个设计流程.在原理设计方面,本设计采用自顶向下、层次化、模块化的设计思想,这种设计思想的优点是符合人们先抽象后具体,先整体后局部的思维习惯.其设计出的模块修改方便,不影响其它模块,且可重复使用,利用率高.本文仅就原理图中的I12计数器模块和I11延迟模块进行讨论.

　　计数器模块的VHDL程序设计如下:

　　entity counter is

　　port(clk: in std logic;

　　Q : out std logic vector(7 downto 0);

　　cao: out std_logic);

　　end counter;

　　architecture a_counter of counter is

　　signal Qs: std_logic_vector(7 downto 0);

　　signal reset: std_logic;

　　signal caolock: std_logic;

　　begin

　　process(clk,reset)

　　begin

　　if(reset=‘1')then

　　Qs<=“00000000”;

　　elsif clk'event and clk=‘1' then

　　Qs<=Qs+‘1';

　　end if;

　　end process;

　　reset<=‘1' when Qs="255" else

　　‘0';

　　caolock<=‘1' when Qs="0" else

　　‘0';

　　Q<=Qs;

　　cao<=reset or caolock;

　　end a_counter;
