待测器件

　　用于密集波分复用（DWDM）通信网络中的可重构型光分插复用器（ROADM）模块。该模块安装在网络接口板上，可以移开一条通道指定给某个具体的网络节点。模块在45条通道上的C波段（1520nm~1570nm）上运行。一个ROADM最多可以从DWDM流中移开8条通道，也可以把它们返回网络。

挑战

　　完成生产后测试并校准ROADM，可确保提供合适的光输出功率、波长和带宽。在控制温度条件下测试插入损耗、偏振相关损耗和色散。一次可以测试多达16个ROADM。

工具

　　● 安捷伦技术有限公司（Agilent Technologies）：扫频波长测试系统。www.tm.agilent.com。
　　● JDSU：扫频波长测试系统、光交换机。www.jdsu.com。
　　● Luna Technologies：光向量分析仪、光交换机。www.lunatechnologies.com。
　　● Tenney：计算机控制温度试验箱。www.tenney.com。

项目说明

　　Nistica（新泽西州Bridgewater；www.nistica.com）设计和制造ROADM（Reconfigurable Optical Add-drop Multiplexer可重构型光分插复用器）用于几家制造商生产的电信交换机。电信运营商利用交换机中的ROADM将DWDM（Dense Wavelength Division Multiplexing，密集波分复用）通道转移到网络节点。ROADM安装在通过RS-232或I2C端口控制模块的网络接口板上。

　　ROADM基本上是一个可调陷波滤波器，能将来自DWDM流的一条通道移开，并把它转移到一个网络节点，还能将通道添加回DWDM流。每条通道波长大约为800 pm；ROADM必须移开DWDM流的一条通道而不影响剩余通道。Nistica测试并校准了每一个ROADM，以保证其输出——转移及通过的通道——以适合网络设备的波长和功率水平运行。

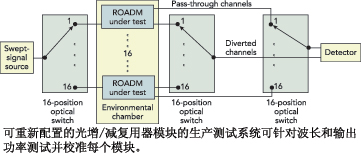

　　Nistica的生产测试台由光交换机和扫频波长测试系统组成，后者包括一个扫频信号源和一个检测器（如图）。光源扫过整个C波段，而检测器每隔3 pm测量功率、波长、插入损耗和群延迟。校准过程产生ROADM校准因数，能够针对波长和功率调整其光输出。光交换机允许系统一次测试并校准多达16个ROADM。

　　每次测试开始时，技术人员将一段光纤插入电路，制造光“短路”。光源扫过C波段，按照已知的光功率产生光。检测器每3 pm测量一次功率，生成一系列参考值作为波长的函数。随后，技术人员移开光纤，插入ROADM。一次重复测量揭示出差异：插入损耗，在校准前插入损耗可能高达90 dB。该系统还可以在每个波长测量群延迟。

　　在校准期间，测试系统在扫过整个C波段时控制着被测器件（DUT）的输入信号功率，并每隔3 pm测量被移开的通道和相邻通道的输出功率。校准发生的条件是被测器件处于已知温度范围是-5℃ ~ +65℃的烘箱中。采集了每个波长的数据后，系统计算校准常数，校正ROADM的输出功率和波长。校准能使ROADM的通道波长与其它网络设备的预期波长相匹配。之后，系统就可以将每个ROADM的校准常数保存在恰当的ROADM中。

获得的经验

　　“跟踪扫频输入信号很关键，”Nistica的首席技术官Tom Strasser说，“在分辨率方面，3pm是测试设备的实际波长限制。”系统在每个测量点耗时10秒，由于每3pm进行一次测量，因此在整个C波段共有大约25000批测量值。Strasser还指出，校准对保证ROADM完全滤除一个DWDM通道却几乎不影响相邻通道来说很重要。
