随着互联网的迅速发展，各种家电设备、仪器仪表也在逐步走向网络化，以便共享网络信息资源、远程监控等，这也是嵌入式系统发展的趋势。而以太网作为目前应用最为广泛的局域网，在工业自动化和过程控制领域得到了越来越多的应用，因此，对于大量存在的8位微控制器而言，实现以太网通信具有重要的实际意义。现在应用较多的是基于51内核单片机的上网方案，由于处理能力的限制，要实现较复杂的网络传输和控制有点困难。本系统采用ATMEL公司的高性能单片机Mega64和10 Mb／s以太网控制芯片RTL8019AS实现了以太网接口，详细介绍了硬件电路的连接以及嵌入式TCP／IP的实现，使单片机具有了互联网络的接入功能。
1 硬件电路设计
1．1 主要器件选择
微控制器选用高性能的AVR单片机Mega64，AVR是ATMEL公司结合了成熟的51系列和PIC系列单片机的优点而推出的高性能8位单片机，具有性价比高、资源丰富、速度快、功耗低、开发方便等特点。Mega64采用RISC结构，工作频率可达16 MHz，完全满足运行多种网络协议的要求，片内具有4 KB的SRAM，64 KB的FLASH，以太网最大数据包为1 514 B，4 KB的RAM足够以太网帧的存储，64 KB的FLASH对于适当的程序以及简单的Web Page来说也是可以的，所以无需再外扩资源，大大简化了外围电路，提高了可靠性。
以太网控制芯片选用的是台湾REALTEK公司生产的RTL8019AS，该芯片集成了介质访问控制子层(MAC)和物理层的性能，可以方便地设计基于ISA总线的系统。另外，它还具有与NE2000兼容、软件移植性好、与单片机接口简单、价格低货源好等优点，其主要
功能特性如下：
(1)符合EthernetⅡ与IEEE802．3(10Base5，10Base2，10BaseT)标准。
(2)软件和8位及16位插槽的NE2000兼容。
(3)全双工，收发可同时达到10 Mb／s的速率。
(4)内置16 KB的SRAM，用于收发缓存，降低对主处理器的速度要求。
(5)支持8／16位数据总线，8条中断申请线以及16个I／0基地址选择。
(6)支持UTP，AUI，BNC自动检测以及对10BaseT拓扑结构的自动极性修正。
(7)允许4个诊断LED引脚可编程输出。
1．2 RTL8019AS与单片机的连接
RTL8019AS支持三种工作方式：第一种为跳线方式，网络控制器的I／O地址和中断都由跳线决定；第二种为免跳线方式，I／O地址和中断由外接的E2PROM 93C46里的内容所决定；第三种为即插即用方式(PNP)，I／O地址和中断都由软件或操作系统自动进行管理和配置，用户不必过多干预，当然这种方式要耗费系统资源。网络控制器采用哪种方式由RTL8019AS的65脚(JP)决定，本系统采用第一种即跳线方式，这时JP要接高电平；第三种方式一般用于PC机中，对于8位单片机来说无法实现，未用第二种方式又可以省掉一片93C46芯片，不但简化了硬件电路设计，而且降低了成本。
RTL8019AS有两种复位方式：冷复位和热复位。给8019的复位引脚施加一个1μs以上的高电平就可以实现冷复位；先读再写8019的任意一个复位端口都可以实现热复位，这在PC机中用的较多。可以将8019的复位引脚和单片机的复位引脚相连，单片机复位的时候8019也复位，这种情况可以减少单片机的一个引脚的使用，但为了保证能够完全复位，可以在程序中进行热复位。然而Mega64为低电平复位，而8019为高电平复位，如果这样连接的话还需要加一个非门进行反相，鉴于Mega64的引脚较多，所以将8019的复位引脚连接到Mega64的一个I／O口上，由该引脚对8019进行冷复位。

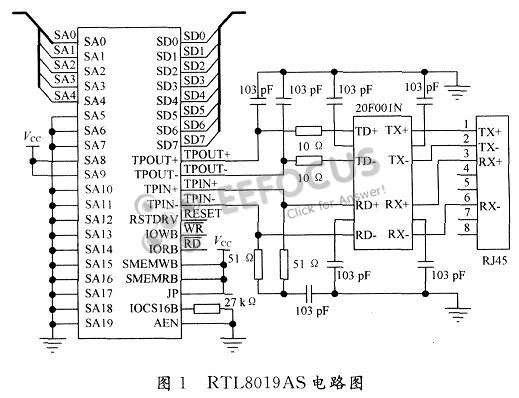

图1所示为RTL8019AS的部分电路图，其工作时钟为20 MHz。RTL8019AS的引脚悬空时，输入状态为低电平，因为芯片引脚内部已经接了一个100 kΩ的下拉电阻。AEN引脚为I／O端口操作允许使能脚，接地使地址一直处于有效；IOCSl6B引脚用一个27 kΩ的电阻下拉到地，复位时刻为低电平，选择8位总线模式；读写引脚IORB、IOWB分别与单片机的RD，WR引脚相连；8位数据总线SD0～sD7接到单片机的PA口；IOSO～IOS3为I／O基地址选择引脚，悬空设置为300H，所以SA5～SA7，SAl0～SAl9接地，SA8和SA9接高电平，真正用到的地址线只有SA0～SA4，接到单片机的地址线上；IRQS0～IRQS2为中断选择引脚，悬空选择中断INT0，实际上并没有使用中断，而是使用了查询方式；AUI引脚用于AUI接口外部MAU检测，决定使用AUI还是BNC接口，BNC接口方式支持8线双绞或同轴电缆，所以将该引脚悬空选择使用RJ45接口；SMEMRB和SMEMWB为存储器读写引脚，由于我们使用的是I／O模式读写网络芯片，所以将它们接高电平；TPIN和TPOUT为差分输入输出引脚，分别用来接收来自双绞线和向双绞线发送10 Mb／s的差分曼彻斯特编码信号，RTL8019AS需要经过隔离处理才能和RJ45接口相连，然后接入以太网，隔离低通滤波器选用的是20F001N，内部有两个传输变压器，用来传输信号以及抑制噪声干扰。
2 系统软件实现
2．1 RTL8019AS地址空间与寄存器
RTL8019AS内部的16 KB的RAM用于收发缓冲，地址为Ox4000～0x7FFF，收发缓冲以页为单位，每页256 B，共64页，如果某页没有完全填满数据，则下包数据也不能继续使用该页，只能使用新的页。一般将前12页作为发送缓冲区，分为两个6页的缓冲区(因为一个最大数据包占6页)，两个发送缓冲区交替使用，可提高发送效率，后52页作为接收缓冲区。该RAM是双端口的，具有两套总线，一套是RTL8019AS读写该RAM，即本地DMA；另一套是单片机读写该RAM，即远程DMA，要接收和发送数据包就必须对这块RAM进行DMA读写。
RTL8019AS具有32位I／O地址，地址偏移量为00H～1FH，本系统中对应于300H～31FH，其中，00H～0FH为16个寄存器地址，寄存器分为4页，与NE2000兼容的只有前3页，第4页是RTL8019AS自己定义的，对于其他兼容NE2000的芯片无效，所以为了保证驱动程序对所有NE2000兼容的网卡都有效，不要去操作第4页的寄存器。10H～17H为8个远程DMA地址，都可以用来做远程DMA地址，使用其中一个即可，微控制器通过读写数据端口10H～17H实现对缓冲区的访问。18H～1FH共8个地址为复位端口，它们功能一样，使用其中一个即可，用于RTL8019AS的热复位。
2．2 嵌入式TCp／IP实现
TCP／IP协议族是一组不同层次上的多个协议的组合，分为链路层、网络层、传输层和应用层。对于8位单片机来说，由于其处理速度和存储能力的问题，要实现完整的TCP／IP协议栈是比较困难的，因此要根据其特点及自己的需求，对协议进行裁剪，保留其核心部分。该系统只实现了ARP，IP，ICMP，UDP，TCP协议，采用C语言编写。

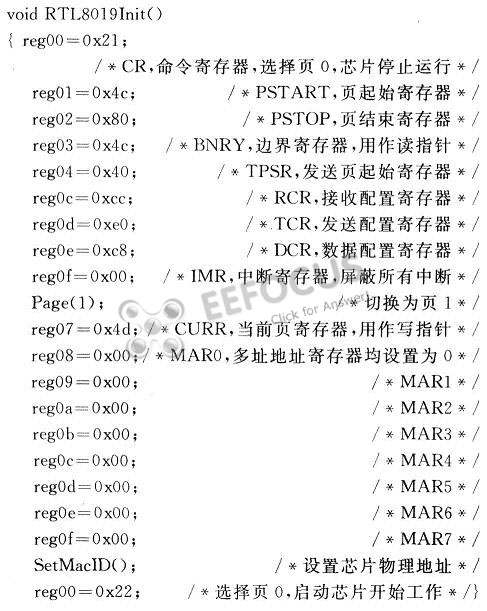

在链路层上，首先要解决RTL8019AS的驱动问题，驱动程序包括三部分：以太网接口芯片初始化程序、发送数据程序和接收数据程序，它们屏蔽了底层硬件处理细节，同时向上层软件提供与硬件无关的接口。驱动程序将已封装好的待发送数据按指定格式写入芯片并启动发送命令，8019会自动把数据包转换成物理帧格式在信道上传输；反之，8019收到物理信号后将其还原成数据，按指定格式存放在芯片RAM中以便主机程序取用，下面给出部分初始化程序，主要是对一些寄存器进行设置，其中，reg00～regof为宏定义，代表RTL8019AS内地址偏移量为00H～0FH的寄存器地址。
页2的寄存器是只读的，页3的寄存器不是NE2000兼容的，所以均不用设置。首先选择为页O，网卡芯片为停止模式，因为还没有进行初始化，设置0x40～Ox4B为网卡的发送缓冲区，共12页，刚好存储2个最大的以太网数据包；0x4C～0x7F为网卡的接收缓冲区，共52页；刚开始时网卡没有接收到任何数据包，因此BNRY指向第一个接收缓冲区的页0x4C。设置完页O的寄存器后切换为页1，由于设计中没有使用93C46，因此需要在程序中指定芯片的物理地址，写入到PAR寄存器，然后启动芯片开始工作。读指针BN—RY和写指针CURR主要用来控制缓冲区的存取过程，保证能正确读出和写入数据。
