有些应用设计对系统的交换式电源" title="电源">电源供应提供电压输出的速度有更高要求，图1就是这类电源供应系统的自举升压（bootstrap）电路，亦称启动电路。在交换式电源的功率因子修正式（PFC" title="PFC">PFC）前置稳压器里，电路的脉冲宽度调变器（PWM）IC1会从缠绕在升压电感L2磁核心及二极管D1的辅助线圈L1上汲取正常操作所需的电源。

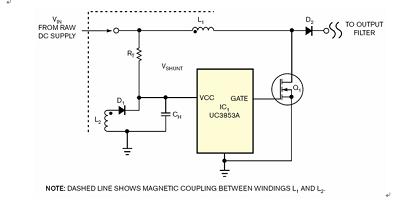

图1：在传统交换式电源供应的自举升压电路里，涓流充电电阻RT和电容CH会提供启动电源给脉冲宽度调变器与控制器IC1

　　电阻RT和电容CH共同组成一个涓流充电（trickle-charge）电路，负责提供电源给自举升压组件IC1，以便其正常运作。传统设计中的RT电阻值通常很大，让电路在提供所需的待机电流后，还能以小电流持续对电位保持电容CH充电，从而确保该电容在电源转换器开始操作前可供应足够的电力给PWM电路。这类电路的启动响应速度虽慢，但在正常操作情形下都不成问题。

　　若需加快系统的开机反应速度，设计人员可重新安排启动电路的并联稳压器" title="并联稳压器">并联稳压器以加快自举升压时间（图2）。自举升压电路是由电容CT、并联稳压组件D1（TL431）、二极管D3、晶体管Q1以及从RA到RD的电阻所构成。电源刚接通时，电容CT没有任何电荷，而PWM电源输入端的电压VAUX是由Q1和D1所构成的串联稳压器决定。

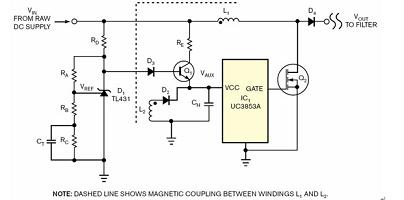

图2：在这个改良后的自举升压电路里，晶体管Q1提供可靠的初始电流脉冲给电容CH，促使电路以更快的速度启动和提供电源输出

　　开机时，VAUX电压会上升到峰值电压VAUX_PEAK，其值是由电阻RA对RB的比值所决定。电容CT和电阻RC则会设定自举升压电路的截止时间和电压，以便保存电力。电阻RD提供偏压电流给并联稳压组件D1（TL431），而电阻RE会限制晶体管Q1的集极电流，确保它留在安全操作区。

　　设计电路时，首先根据下列公式选择电阻RA和RB，让峰值充电电压符合要求：

　　其中VREF是TL431的内部参考电压。接着选择电阻RC，使并联稳压值低于辅助线圈所提供之额定VAUX电压（VAUX_NOMINAL）：

　　最后选择电容CT，将自举升压时间TBOOT设为：

　　这个电路如同图1所示，其中的二极管D2和辅助线圈L2会提供正常操作电源给IC1。
