1引言

　　智能仪器仪表设计中，通常都要对测控信息进行显示。受仪器功耗、体积及其它条件的影响，一般CRT显示器往往不太适用。而开云棋牌官网在线客服数码管，虽能显示数码及少数字母，却无法灵活显示各种文字、图形、表格等，有着较大的局限性。而LCD显示器由于具有功能强、功耗低、显示清晰、构造轻巧等优点，被广泛运用于各类智能仪器仪表的显示。PIC单片机对比传统MCS51系列单片机，它具有内置功能模块多、抗干扰性好、速度快、功耗低等优点，被广泛应用于工业控制领域。本文将以SED1520与PIC16F874为例介绍LCD显示器与PIC单片机接口的实用方法。

2 SED1520的结构、指令及其与PIC单片机的接口电路

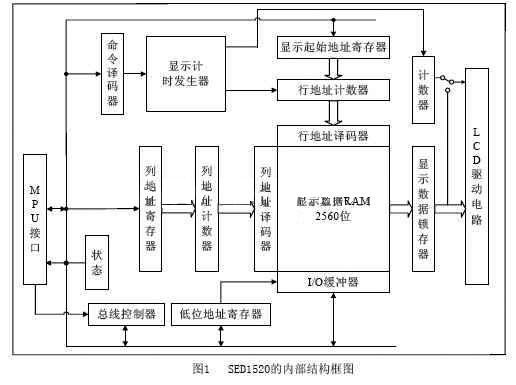

　　SED1520的结构框图如图1所示，它主要由定时计数器、行列地址寄存与译码电路、显示RAM、MPU接口电路、LCD接口电路组成。它与外部的接口主要分三个部分：一部分是电源、复位信号和时钟；一部分是LCD接口、另一部分是与MPU(微处理器)的接口。与LCD的接口一般已由提供液晶模块的制造商负责，对于液晶模块的使用者，只须掌握与MPU接口的部分。另外，SED1520还需要提供2KHZ的时钟信号。

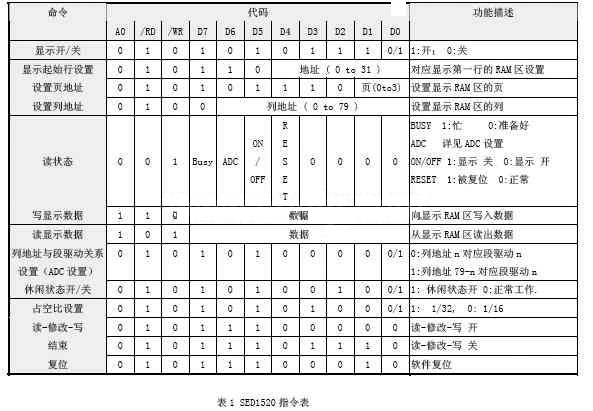

　　SED1520的指令列表如表1，它的显示存储器共有4页（对应页地址0~3），每个页面上都有80个字节(对应列地址为0~79)，每个字节中的8位数据都对应着显示屏上同一列的8点行。列地址指针就是管理这80个字节单元的。列地址指针是一个7位加1计数器。由它和页地址寄存器组合唯一指定了显示存储器的某一个单元。SED1520中的RAM共有32行，分为4页，每页8行，这样如果按8*8点阵显示字符，每页可以写一行10个字符，总共写4行,而汉字一般是16*16点阵，则每行可显示5个汉字，共可显示两行。如果将多个SED1520拼起来，就可组成不同显示容量的液晶模块，

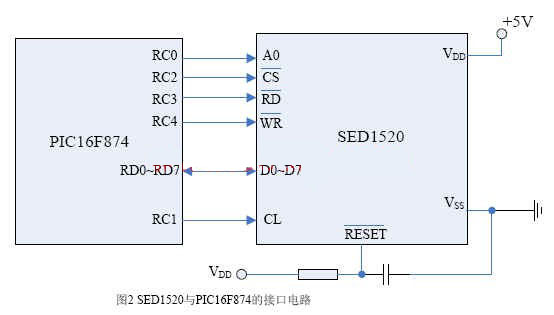

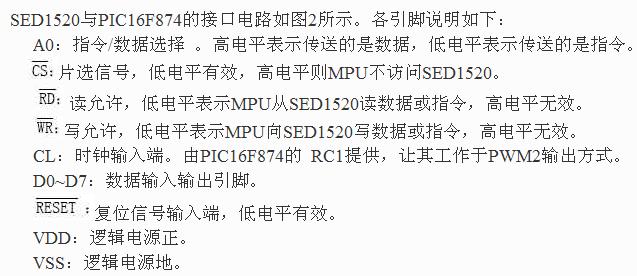

　　SED1520与PIC16F874的接口电路如图2所示。各引脚说明如下：



　　SED1520的指令的解释和执行不依赖外部时钟，而是由内部时钟同步的，所以它的指令执行的速度很快，一般不需要检测SED1520是否忙。由于PIC16F874的I/O口是输出或输入要对相应寄存器进行设置，如图2，PIC16F874的RD口在向SED1520写数据时要被设置成输出口，而读数据时又要被设置成输入口，为了精减程序和提高速度，我们可以不用读SED1520的状态，直接向其写数据。这样SED1520的RD脚直接接高电平，PIC16F874的RC3脚也可省下留作它用。

3具体编程实例

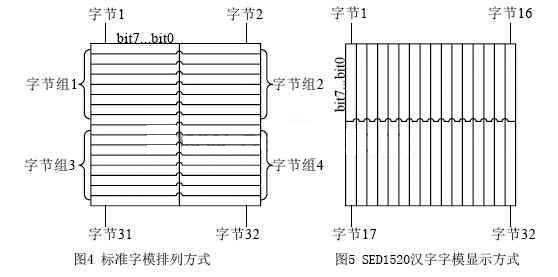

　　在具体的实际应用中，我们经常要显示汉字，一般汉字的字模如图4，字节内部的8个位是横排的，而对于SED1520，字节的8个位要竖排，即每个字符要跨8行显示，需要按图5显示汉字。那么要将字模的各字节按位进行如下计算：将标准字模的字节组1的8个字节的bit7组合起来就成为SED1520汉字字模的字节1，bit6组合起来就成为SED1520汉字字模的字节2，依此类推，就可计算出SED1520汉字字模的32个字节，显示时，先确定字节1的位置（页地址与列地址），然后连续显示字节1~字节16，再页地址加1，列地址为字节1的列地址，设置好后送字节17~字节32即完一成个汉字显示。

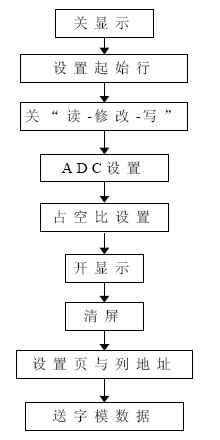

　　我们将以12232为例介绍液晶模块的使用方法，12232内置2个SED1520，通过片选来访问不同的SED1520，它可显示4行（对应0~3页地址），每行可显示122个字符，前61个字符对应左边SED1520，后61个字符对应右边SED1520，列地址0~60对应这61个字符的位置，列地址61~79没有使用。对SED1520初始化的程序流程图如图3。清屏是将所有的显示RAM内的数据置0，初始化后，要具体在某个位置显示字符需要设置对应的页地址（行）和列地址，然后向SED1520写数据即可。以下为显示部分初始化程序流程图。

4 结束语

　　SED1520是一款性能价格比很高的LCD驱动芯片，将它与单片微机接口可用于各类仪表，具有硬件省、功耗低、软件程序简洁等特点。该接口设计已成功应用于电动汽车电量管理的显示，证明该设计稳定可靠。

　　本文作者创新点:单片机在对LCD控制器写数据前一般都要先读它是否忙,以免写数据失败,而PIC单片机的I/O口在读与写的功能转换中要不停地更改该口的设置,这样程序就很繁琐，还有可能导致系统不稳定。作者在通过实际设计与应用后,对LCD控制器省去了读状态检测,根据SED1520的数据手册中介绍的读写时序,进行适当延时,这样精减了程序还省下了在单片机系统设计中比较宝贵的I/O口，而且系统一直稳定。
