引言

　　超声在人体内传播，由于人体各种组织有声学的特性差异，超声波在两种不同组织界面处会产生反射、折射、散射、绕射、衰减以及声源与接收器相对运动产生多普勒频移等物理特性。应用不同类型的超声诊断仪，采用各种扫查方法，接收这些反射、散射信号，显示各种组织及其病变的形态，结合病理学、临床医学，观察、分析、总结不同的反射规律，从而对病变部位、性质和功能障碍程度作出诊断。B超是超声诊断仪中的一种显示模式。

　　B超工作过程为：当探头获得激励脉冲后发射超声波（同时探头受聚焦延迟电路控制，实现声波的声学聚焦），经过一段时间延迟后再由探头接收反射回的回声信号，经过滤波、对数放大等信号处理。然后由DSC电路进行数字变换形成数字信号，在CPU控制下进一步进行图像处理，再同图像形成电路和测量电路一起合成视频信号送给显示器，形成我们所熟悉的B超图像，也称二维黑白超声图像。

　　由于B超中为了增强图像分辨率，通道都比较多，大多是16、24、48、64甚至更多通道。这些通道电子元器件完全一样，要求各通道的一致性要好，在装整机前，最好有测试手段和方法，对所有通道能进行测试，以去除器件本身和焊接电路板中出现的问题，基于此目的，本人设计了B超检测工装。

工装设计需求

　　本工装设计要求为24通道、探头为96阵元的B超板AFE9624进行测试，AFE9624包含高压发射电路、继电器切换、高压模拟开关切换、前放电路和VGA电路。

发射工装要求

　　高压发射电路、高压模拟开关电路、继电器切换电路测试，这几者必须同时进行检测，要设计发射工装板、继电器控制测试电路、高压模拟控制电路、探头接口高压波形测量电路。具体包括：高压发射电路工装（简称发射工装），1~24通道的发射驱动及切换电路；高压模拟开关控制电路工装（简称开关工装），控制任何一个通道的开通或者关断，实际使用时只控制某一个通道的开通，其他的通道关断，相应地发射控制也只开通对应的一路，其他的驱动设置为无效；继电器控制测试工装（简称继电器工装），提供继电器组开通或关断的控制信号；探头接口的波形测量电路工装（简称探头波形工装），包含96~1的切换电路，使得得到发射的阵元位置波形可以切换到示波器显示测量出来。

接收工装要求

　　VGA测试：VGA测试主要验证放大电路的功能和准确性，需要提供给每一路VGA模拟输入信号，并通过示波器检测。通过探头接口可以将测试信号施加进去，但是必须要对高压模拟开关进行相应控制，使得每一路VGA获得准确的输入。具体包括：波形发生器工装，提供96路的模拟正弦波形，频率3.5MHz，幅度P-P 在1V~1.2V，可实现负载短路保护，允许有几十欧姆的输出阻抗；高压模拟开关控制及VGA增益控制工装（简称开关增益工装），提供AFE9624上高压模拟开关电路的控制信号，并提供VGA的增益控制信号，增益控制信号可以是锯齿波，幅度值最低应大于0.2V，最大值应不大于2.5V，锯齿波周期为50µs。

硬件电路设计

　　图1所示为发射、接收工装设计电路中主控部分原理图。其中，发射部分原理图见图2，接收部分原理图见图3。需要注意的是，发射和接收有一部分电路是共用的。这3个电路主要包括用于控制自动检测的微处理器AT89S52，用数码管前2位显示探头00或01，即PROBE A或PROBE B。数码管后2位显示1~96，即1~96通道。Alter公司的CPLD(EPM7064)用于产生周期20ms、脉宽330ns的2个方向相反、有死区时间的脉冲，用于发射通道的发射波形。工装板用了18个8通道高压开关HV20220，其中6个用于控制双1~24通道数字开关切换电路，其余的12个用于探头96个阵元选1的切换。发射和接收的控制回路基本一样，需要改变的是2个双刀双掷开关S1、S2的拨动方向，接收工装的发射波形是正弦波，由函数发生器芯片MAX038产生。本设计留有单片机AT89S52与上位机的通讯接口，可以通过上位机编程，利用图形界面控制本工装，只需软件编程即可。本文采用上电自动检测和手工检测这两种模式，没有使用上位机控制模式。

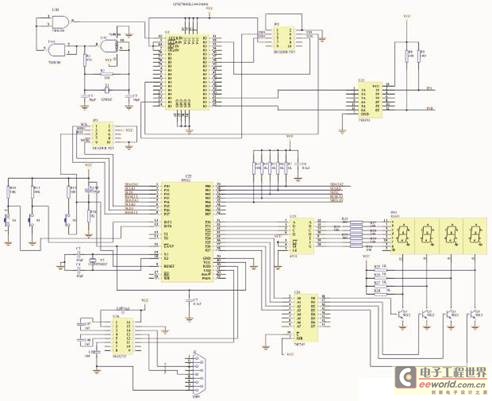

图1 发射、接收工装设计电路中主控部分原理图

　　发射和接收工装都需要把发射波形或接收波形经过控制后，通过转接线JP3~JP7及JP10和需要检测的实际B超板相接，来检测B超板（图1~图3中未给出JP3~JP7及JP10连接线的插座）。

发射工装设计

　　图1中，U1(7400)与非门电路和12MHz晶振组成晶体振荡器，给EPM7064的全局时钟端43脚提供时钟信号。EPM7064的21脚和25脚输出周期20ms、脉宽330ns、带660ns死区时间的2个方向相反的脉冲信号，经同向放大器U21(74F07)驱动后得到IPA和INB，加到双刀双掷开关S1上（在图2中，S1此时需拨到发射位置）。IPA经S1加到U3、U4、U5这3个高压开关HV20220上，3个高压开关的所有输出都接在了一起，而且这3个高压开关接成菊花瓣形式，即下一个开关的数据输入端DIN，接前一个开关的数据输出端DOUT。在微处理器AT89S52的控制下，给出SDATA1, SCLK1, SLD1,RESET1切换电路的串行控制信号，使3个高压开关的输入端依次和自己的输出端闭合，如U3的7脚和8脚，此时，IPA信号送给了IP001。但需注意的是，在同一时间，3个高压开关的24个通道只有一个是可以闭合的，其余的都断开。INB的过程和IPA的过程完全一样，在IP001得到IPA信号的同时，IN001也得到了INB信号。IP001~IP024依次得到IPA信号，IN001~IN024则依次得到INB信号。IP001~IP024和IN001~IN024通过转接头JP3 、JP4 送到B超的AFE9624板上。在AFE9624板上经过MD1211驱动，驱动内置场效应管芯片C6320，得到工装发出的两个带死区时间、方向相反并经MD1211放大后合成的波形。再经过AFE9624板上的12个高压开关HV20220切换，根据继电器切换选择探头A或探头B输出。在微处理器AT89S52的控制下，给继电器组开通或关断信号SRELAY：SRELAY=0时，探头A开；SRELAY=1时，探头B开通。同时又发出SDATA2,SCLK2,SLD2,RESET2串行控制信号，通过JP10转接线去控制AFE9624板上高压模拟开关HV20220。经过AFE9624板放大控制的信号，再通过转接线JP5、JP6、JP7送到工装板上12个高压开关U12~U20上（在图3中，只给出了U18~U20），最后通过双刀双掷开关S2(此时应该拨到发射位置)，接在J3端的示波器就能看到需要的合成波形。U12~U20在微处理器AT89S52的控制下，给出SDATA3, SCLK3, SLD3,RESET3串行控制信号，达到96选1的目的。

图2 发射、接收工装设计电路中发射部分原理图

接收工装设计

　　图3中，U25(MAX038)是函数发生器产生芯片，其3脚A0、4脚A1是输出波形选择端，输出波形的选择由逻辑地址引脚A0和A1的组合来决定：A1A0＝10或11时，输出正弦波；A1A0＝00时，输出方波；A1A0＝01时输出三角波。波形切换可在0.3μs内完成，但输出波形有0.5μs的延迟时间。MAX038的19脚是波形输出端，本设计输出正弦波，频率为3.5MHz，幅度P-P 在1V左右。此正弦波通过双刀双掷开关S2(此时应该拨到接收位置)，在微处理器AT89S52的控制下，给出SDATA3, SCLK3, SLD3,RESET3串行控制信号，控制U12~U20，将此正弦波切换到（96选1）探头上，即PA0~PA95分别得到此正弦波，通过转接线JP5、JP6、JP7送到AFE9624板。根据转接线JP5、JP6、JP7接到该探头，和微处理器用继电器控制其工作。正弦波经过12个高压开关HV20220(和发射时是同一组高压开关)，经过发射、接收隔离电路得到接收信号（这里是我们工装给出的正弦波），再通过AFE9624板上的前放电路放大，通过工装上转接线JP3、JP4送到图2中发射工装上的U3~U5的IP001~IP024端和U6~U8的IN001~IN024端。同样在微处理器AT89S52的控制下，高压开关轮流导通，此时高压开关的另一端IP和IN得到正弦波，经过双刀双掷开关S1（S1此时需拨到接收位置）。在J1接双踪示波器就能看到差分的2个正弦波。三极管Q5发射极输出TGC增益控制信号，通过转接线JP10送到AFE9624板上的前放电路的增益控制端，控制接收信号的幅度。

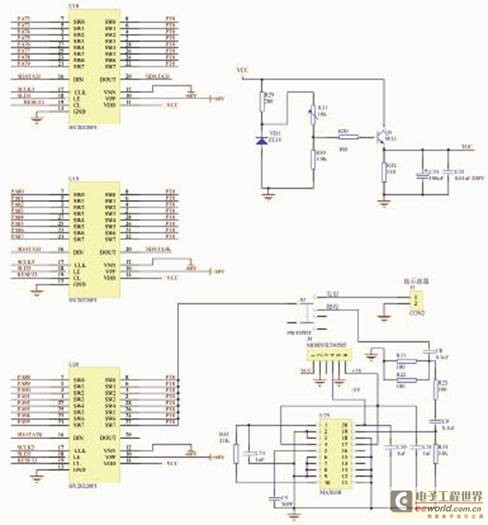

图3 发射、接收工装设计电路中接收部分原理图
