ADl871型模/数转换器在数据采集系统中的应用
摘要:ADl871是目前市场上动态范围、采样速率和采样精度等指标都很突出数据的一款24位 ADC,它的推出为设计高速、高精度数据采集系统提供了一种较好的解决方案。由于其输出为串行输出,当其和MCU直接相连时,会使采样系统的采样速率大大降低。
Abstract:
Key words :

1 引言

  科学技术的发展对数据采集系统的采样速率、分辨率、精度、接口及抗干扰能力等提出越来越高的要求。

ADl871是目前市场上动态范围、采样速率和采样精度等指标都很突出数据的一款24位ADC,它的推出为设计高速、高精度数据采集系统提供了一种较好的解决方案。由于其输出为串行输出,当其和MCU直接相连时,会使采样系统的采样速率大大降低。

  如果MCU的I/O端口的实际最高速率是1MHz(单片机的速率通常是这个数量级),那么I/O端13传输1Bit的最短时间间隔为1μs,当ADl871输出2路各24Bit时,需要实际串行输出64Bit,故采样速率下降为1MHz/64=15.625kHz,这个速率远远低于ADl871的96kHz,另外,单片机把64位串行数据再处理为2个24位的并行数据时,速度会进一步降低。

  为此,笔者采用现场可编程门阵列(FPGA)设计了ADl871和MCU之间的接口,由FPGA完成对ADl871的控制,并将其输出的串行数据在FPGA的内部变为并行数据,并行后的数据以8位或12位为一组发给MCU。由于FPGA的实际传输速率可以满足和ADl871的传输速率要求,故上述“瓶颈”得以解决。

2 接口设计

  2.1 时钟设计

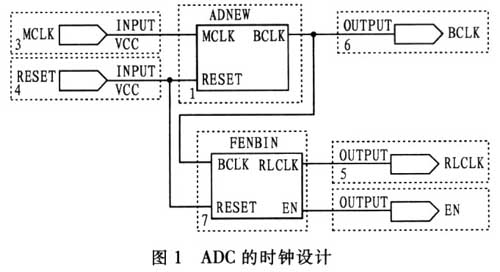

  图1示出A/D转换器的输入时钟设计,MD转换器工作在从模式下时,需要外部提供RLCLK和BCLK。在主时钟MCLK的输入下,通过对MCLK 4分频得到BCLK的信号,用来作为位数据提取的信号。RLCLK是通过对BCLK的32分频得到的,用来区分左右通道的数据,同时输出EN信号作为后续处理的同步信号。

A/D转换器的输入时钟设计

2.2 接口设计

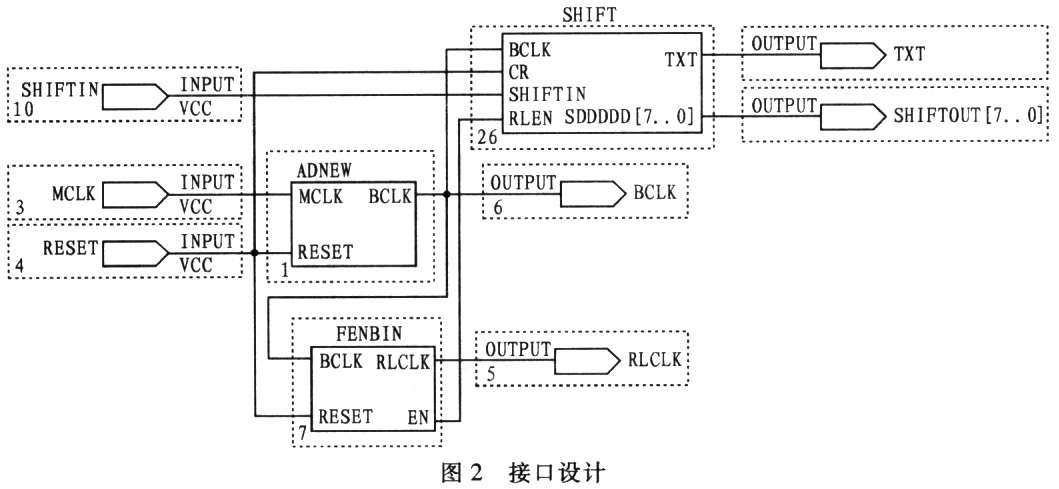

  在图2中,输入为MCLK(主时钟)、RESET(启动信号)和SHIFTIN(A/D输出数据),输出为RL(左右帧信号)、BCLK(A/D数据位时钟),TXT(并行数据读取控制)和SHIFTOUT(并行数据输出)。通过时钟控制输出BCLK和 RLCLK到AD1871,AD1871传出数据SHIFTIN进入SHIFT模块,SHIFT模块在正确的位时钟下读取SHIFTIN的输入数据,并进行串,并转换,之后输出8位或12位的数据。同时输出TXT并行数据读取控制。

接口设计

点击看原图

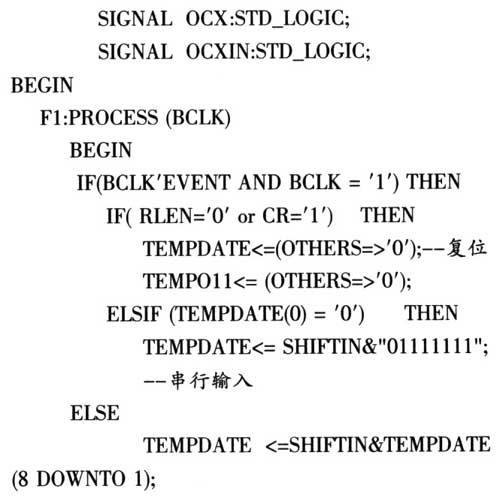

2.3 SHIFT模块程序

  •   Emity shifill is
  •   PORT(BCLK:IN STD_LOGIC;一输入的BCLK位信号
  •   CR :IN STD_LOGIC;--输入的使能信号
  •   SHIFTIN:IN STD_LOGIC:--AD输入的串行信号
  •   RLEN:IN STD_LOGIC;--输入的RLCLK使能,帧对准信号
  •   TXTS:OUT STD_LOGIC;--8位的组信号输出控制信号
  •   sddddd:OUT STD_LOGIC_VECTOR (7DOWNTO 0); --8位并行信号输出);
  •   end shift11:
  •   architecture Behavioral of shift11 is
  •   SIGNAL TEMPDATE:STD_LOGIC_VEC—TOR(8 DOWNTO 0);
  •   SIGNAL TEMPO11:STD_LOGIC_VECTOR(7DOWNTO 0):=“00000000”;
  •   SIGNAL Q:INTEGER RANGE 0 T0 7;
  •   一并行信号计数8位产生一个脉冲;
  •   SIGNAL Q4:INTEGER RANGE 0 TO 3;
  •   --有用信号选择,选择32位中的24位;

程序

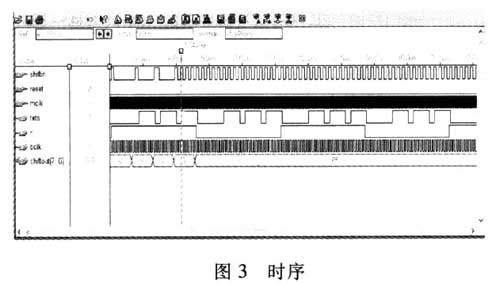

  笔者用MaxPlus II对以上设计进行仿真后得到图3所示的时序图,完全满足设计要求,从图3可以看出串行输入的数据(shiflin)变成并行的数据(shiftout) 输出,在此过程中数据延时8个周期,每个txts的上升沿提取数据能保证数据的正确性。因为从数据的变动到txts的上升沿有400ns,大于FPGA的数据建立时间(25ns~50ns),可以保证提取数据的正确性。

用MaxPlus II对以上设计进行仿真

3 小型采样系统

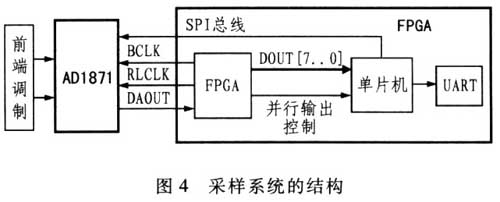

  图4示出采用ADl871构成的采样系统结构。整个系统在1个FPGA上实现,分为3部分:并转换模块;ADC控制和配置;UART通信。

采用ADl871构成的采样系统结构

  具体的功能是实现ADC的初始化、信号的采集存储及UART通信。

  工作原理是由ADC控制模块来接收PC的数据,转发控制数据到ADC,对ADC的工作状态进行配置。完成后ADC采样并储存在FIFO中,通过控制向单片机传送数据。

  从仿真结果看,整个系统的工作正常,说明接口设计的正确性和可行性。

4 结束语

  由ADl871构成的数据采集系统具有高分辨率、宽动态范围、高信噪比等特点,特别适用于高精度数据采集系统。∑-△型ADC具有抗干扰能力强、量化噪声小、分辨率高、线性度好、转换速度较高、价格合理等优点,因此越来越多地受到电子产品用户及设计人员的重视。解决这类ADC的接口问题在实际设计中具有重大意义。笔者设计的接口使单片机从接收数据的困境中解脱出来,大大提高了单片机的采样速率,原来处理一帧数据需要读64次,现在只需要6次,在12位输出的情况下只需要4次,也就是说采用FPGA后单片机的I/O口可以达到1MHz/6=166.66kHz 的采样速率,大大超过了96kHz的采样速率,使单片机有时间对数据进行一些处理。
