0 引言
近年来,由于开云棋牌官网在线客服技术、数字信号处理技术及通信技术的飞速发展,A/D、D/A转换器近年也呈现高速发展的趋势。随着数字信号处理技术在高分辨率图像、视频处理及无线通信等领域的广泛应用,对高速、高精度、基于标准COMS工艺的可嵌入式ADC的需求日益迫切。此外对于正在兴起的基于IP库设计和片上系统(SOC)集成研究来说,对低功耗、小面积、低电压以及可嵌入设计的ADC核心模块需求更甚。
由于高速、高精度A/D转换器(ADC)的发展,尤其是能直接进行中频采样的高分辨率数据转换器的上市,对稳定的采样时钟的需求越来越迫切。随着通信系统中的时钟速度迈人吉赫兹级,相位噪声和时钟抖动成为模拟设计中十分关键的因素。
为了保证电子系统的数据采集、控制反馈和数字处理的能力和性能,现代军用电子系统对A/D转换器的要求也越来越高。尤其是军事数据通信系统、数据采集系统对高速、高分辨率A/D转换器的需求在不断增加,时钟占空比稳定电路作为高速、高精度A/D转换器的核心单元,对转换器的信噪比(RSN)和有效位(ENOB)等性能起至关重要的作用,要保证高速、高精度A/D转换器的性能,必须首先保证采样编码时钟具有合适的占空比和很小的抖动。
1 时钟稳定电路
相位噪声和抖动是对同一种现象的两种不同的定量方式。在理想情况下,一个频率固定的完美的脉冲信号(以1 MHz为例)的持续时间应该恰好是1μs,每500 ns有一个跳变沿,但这种信号并不存在。如图1所示,信号周期的长度总会有一定变化,从而导致下一个沿的到来时间不确定。这种不确定就是相位噪声,或者说是抖动。
抖动是对信号时域变化的测量结果,它从本质上描述了信号周期距离其理想值偏离了多少。通常,10 MHz以下信号的周期变动并不归入抖动一类,而是归入偏移或者漂移。数据转换器的主要目的要么是由定期的时间采样产生模拟波形,要么是由一个模拟信号产生一系列定期的时间采样。因此,采样时钟的稳定性是十分重要的。从数据转换器的角度来看,这种不稳定性,亦即随机的时钟抖动,会在模数转换器何时对输入信号进行采样方面产生不确定性。
从数据转换器的角度来看,编码带宽可扩展到数百兆赫。在考虑构成数据转换器时钟抖动噪声的带宽时,其范围是从直流到编码的带宽,这远远超过制造商常常当作标准时钟抖动测量值引用的12kHz~20 MHz典型值。由于与抖动有关的是宽带转换器噪声增大,所以只要观察数据转换器噪声性能的下降,就可很方便地评估时钟抖动。式(1)可确定由于时钟抖动而产生的信噪比(RSN)极限
式中:f为模拟输入频率;t为抖动。求解t则式(1)变为式(2)。如果已知工作频率和RSN要求,则式(2)就可确定时钟抖动要求
只要在模拟输入频率增大时观察到信噪比下降,就可以很方便地使用数据转换器(特别是模数转换器ADC),通过快速傅里叶变换(FFT)技术计算出信噪比。从总噪声中减去ADC产生的噪声,就可以估算出时钟抖动产生的噪声,一旦知道噪声系数,就可以计算出时间抖动。
ADI产品与其他公司产品相比之所以能提高采样性能,主要得益于对DCS电路的改进。DCS电路担负着减小时钟信号抖动的作用,而采样时序就取决于时钟信号。各家公司过去的DCS电路只能将抖动控制在0.25 ps左右,而高性能新产品AD9446和LTC2208则将抖动降低到50 fs左右。通常降低抖动就能够改善信噪比,这样便提高了有效分辨率(ENOB:有效比特数),从而在达到16 bit量子化位数的同时,实现100 Msps以上的采样速率。如果不控制抖动就提高采样速率的话,将降低ENOB,无法获得希望的分辨率,也无法提高量子化位数。随着高性能A/D转换器的发展,DCS电路向更高速度、更小抖动和稳定方向发展。
目前,国外几个大公司所设计的A/D转换器中时钟占空比稳定电路的指标如表1所示。由于国内高速、高精度A/D转换器的设计技术、工艺技术和测试技术与国外先进水平还有一定的差距,同时研制的时钟稳定电路性能指标还不理想,目前正在研制的时钟占空比稳定电路频率为65 Msps,抖动为2 ps。

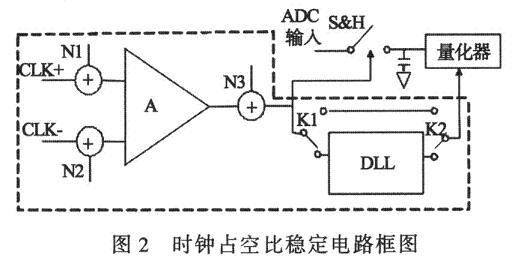

时钟占空比稳定电路框图如图2虚框所示,它由输入缓冲放大器A,开关Kl、K2和DLL组成。
缓冲放大器A实际上只是对时钟信号进行缓冲。当采样时钟频率低于DLL工作下限时,开关K1、K2向上闭合,DLL被旁路;开关K1、K2向下闭合,DLL开始作用,调节输入时钟信号相位。由于DLL具有延迟锁相的功能,因此能很好地控制时钟占空比,本设计中通过下文的具体电路能使输入时钟的占空比接近50%,抖动小于0.5 ps。
延迟锁相环在普通锁相环(PLL)的基础上,用电压控制延迟线代替了压控振荡器,其结构框图如图3所示。其中CKin和CK4之间的相位差用一个鉴相器来检测,产生成比例的平均电压Vcont,通过这个电压的负反馈来调节每一级的延时。对于大的环路增益,CKin和CK4之间的相位差很小,即这四级电路将时钟几乎准确地延时了一个周期,从而建立了准确的时钟沿间隔。这种电路结构被称为延迟锁相环,是为了强调它采用了一个电压控制延迟线电路而不是VCO。实际上,为获得无穷大的环路增益,需要在PD和LPF之间插入电荷泵。
延迟线与振荡器相比受噪声较小,这是因为波形中被损坏的过零点在延迟线的末端就消失了,而在振荡器电路中又会再循环,因而产生更多的损坏;其次,DLL中控制电压的变化能迅速改变延迟时间。总之,PLL中用到的振荡器存在不稳定性和相位偏移的积累,因而在补偿时钟分别造成的时间延迟时,会降低PLL的性能。因此DLL的稳定性和稳定速度等问题比PLL要好。
2 电路设计
2.1 电路原理图
图4中,虚框a中的电路为鉴相器(PD),S为鉴相器的控制端,只有为低电平时,鉴相器才起作用。压控延迟线的输出端VCDLout为鉴相器的输入端,这个信号与时钟信号CLK进行比较,得出输出信号A。由于S端低电平有效,CLK信号就是与它的反相延迟信号与非进入后面的锁存结构。其实就是检测下沿与另一个下沿组成一个占空比接近50%的时钟信号。A信号经过一个电阻R传入电荷泵中(其实在鉴相器的输出端可以加一个反相器再加一个电容滤波)。虚框b为电荷泵,由一个运算放大器组成。其中F端接一个电压值为基准的一半的电压,即为1.65 V。
由m0、ml、m2、m3组成的镜像是运算放大器的启动电路,在运算放大器不工作时对电容C1充电。电阻R1和电容C1构成一个RC滤波器,对信号起到滤波的作用。m4、m5、m6三个晶体管构成DLL的延迟线(VCDL)。在这个电路中只需要一级延迟就足够了。在这个延迟线旁边的电容C2的值越大,则延迟越多。C2旁边三个反相器构成一个锁存结构,它的主要作用就是输出一个比较理想的方波。
2. 2电路仿真与分析

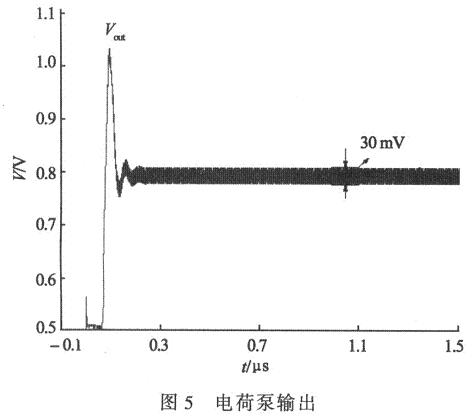

对图4的电路,在Cadence spectre环境下进行了仿真。输入电平的周期为4 ns,时钟占空比为45%,基准电压为3.3 V。运算放大器与电容c.组成电荷泵。电荷泵的输出见图5。时钟稳定电路稳定工作,Vout有30 mV的波动,Vout波动越小表示压控延迟线时钟输出的抖动越小。
此外,还可以得到,运算放大器的闭环增益为75.074 9 dB。0 dB对应的相位为一109.818°,所以它的相位裕度为70.182°。显然,该运算放大器的参数是比较好的。

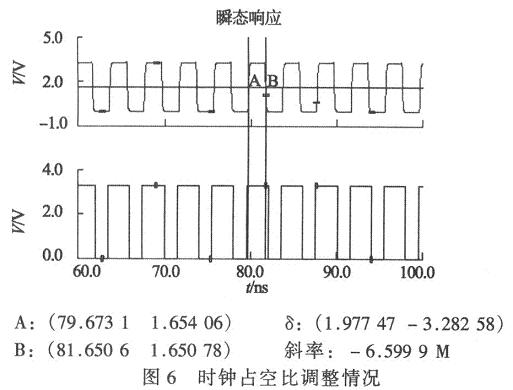

图6为时钟占空比调整情况。从图中可以看出该DLL能调整占空比到49.4%(1.977 4/4≈49.5%)。实际上该时钟稳定电路在时钟周期4 ns时,能调节25%~75%的占空比接近于50%左右;而在时钟周期10 ns时,可调节的范围达到10%~90%。
图7为延迟锁相环的输出眼图。其实在A、B之间有几百条上升沿。从图中可以看出,峰.峰值抖动为341.8l fs。对于250 M这个抖动值已经相当小了。
3 版图设计

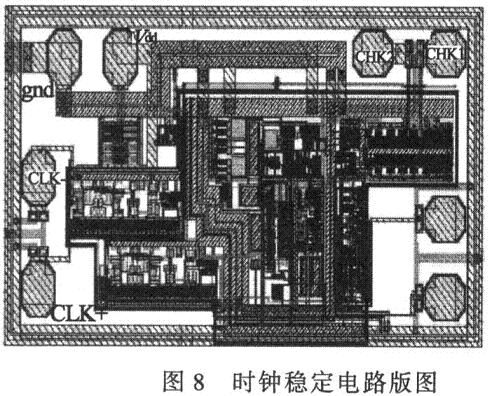

利用JAZZ提供的PDK进行工艺接口,版图设计由该公司提供相应规则,具体针对线宽、接触孔、通孔、线距等作了相关规定,并且设计过程中充分利用该公司提供的Pcell作相应的版图设计,这样相应工作得到了很多的简化。具体的设计规则涉及IP问题,故略去。本文给出时钟稳定电路的整个版图,如图8所示。
该芯片总面积为0.74 mm×1.44 mm。其中,最左边的CLK一,CLK+为输入端,本文只用到CLK一一端作为输入端就足够了;右上角的CHKl、CHK2为输出的大管子;最中间为运算放大器。
4 结语
本文介绍了用一个简单的延迟锁相环来实现高速A/D转换器中的时钟稳定电路。该延迟锁相环具有两个作用:(1)调节采样时钟占空比;(2)控制采样时钟的抖动。本文以一些典型的基奉模拟IC为设计基础,着重对延迟锁相环电路的各个单元电路设计逐一进行了分析和研究,并对总体电路进行了功能和参数的模拟分析,其结果较为满意。在此基础上进行了工艺及版图设计和分析,在完成工艺版图设计后,采用DRC、ERC、Calibre、Extract和LVS等CAD工具对版图进行了参数提取及验证工作,保证了电路和版图的一致性。
