14位串行A/D转换器MAX194的特性及应用
摘要:笔者在课题实践中应用了MAX194芯片取得了很好的效果。由于MAX194的输出方式是串行输出而与一般的并行输出方式不同,因此,在与MC51系列单片机通信时有一些需要注意的事项。在此笔者把在应用中遇到的问题及解决方法作以介绍。
Abstract:
Key words :

  在一些实时数据采集与信息处理电路中,要满足数据采集的精度和速度要求,以必须采用分辨率高,转换速度快的AD转换器MAX194是一种性能优越的高精度、带采样保持的高速度十四位串行AD转换器。笔者在课题实践中应用了MAX194芯片取得了很好的效果。由于MAX194的输出方式是串行输出而与一般的并行输出方式不同,因此,在与MC51系列单片机通信时有一些需要注意的事项。在此笔者把在应用中遇到的问题及解决方法作以介绍。

 1 工作原理及结构

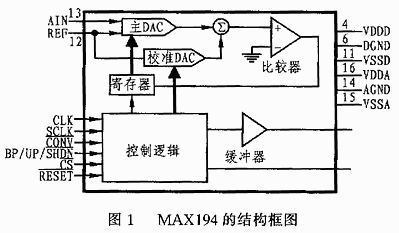

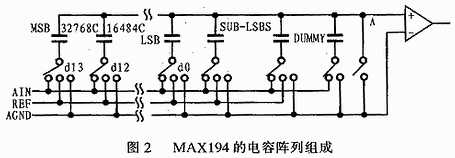

  MAX194 的工作原理框图如图1所示。它主要由主DAC、控制逻辑、比较器和校准DAC组成。主DAC用于产生与输入模拟信号进行比较的模拟信号,它的内部结构与一般模数转换器内部的DAC不同,它没有采用T型电阻网络,而是由带二进制权值的电容阵列组成(见图2).模拟电子开关受数字量的数字代码控制,代码为0时开关接地,代码为1时开关接到参考电压上。这样,d13为1而其它为0时,VA=VREF/2;当d12为1而其它为0时,VA=VREF/2 2;依次类推,直到当d0=1而其它为0时,VA=VREF/2 14。根据叠加原理,总的等效电势为:

VA=d13VREF/2+d12VREF/2 2……+d0VREF/2 14

MAX194 的工作原理框图

由带二进制权值的电容阵列组成

  以单极性输入为例,其具体的转换过程如下:

  (1)将电容的自由端均接在AIN,以使电容充电得到电压VAIN。

  (2)将最高位电容接参考电压,其它电容的自由端接地,以使VA=VAIN,即d13=1而其它位为0,这时,VA=VREF/2-VAIN,当VA<0 即VAIN

  (3)要通过比较器和控制逻辑来确定次高位,依次向下类推,经过16次比较以可以使转换结束(包括两位附加位)。需要说明的是:图中的DUMMY电容是为了使它前面的电容具有权值而设置的,其本身没有权值。而由电容组成DAC将使MAX194具有采样保持功能,也就是电路不需加采样保持部分。

  另外,MAX194自身具有校准功能,可在上电时进行校准。当外部环境改变时(如温度变化,电源电压改变等),还可以人为地置RESET为0时进行校准。

2 管脚排列及功能

  MAX194的管脚排列如图3所示。它采用16脚DIP封装,各管脚的功能如下:

  •   引脚1(BP/UP/SHDN)为三态输入,此脚悬空,则模拟信号以双极性方式输入;接高电平时以单极性输入;接低电平时则以10μA的关闭模式工作。
  •   引脚10(RESET)接低电平时停止工作,并在上升沿开始校准。
  •   引脚9(CONV)变低后,A/D转换开始。
  •   引脚7(EOC)为转换结束输出。转换结束时输出低电平,到一下次转换开始时再变成高电平。
  •   引脚2(CLK)外接转换时钟,最大频率为1.7MHz;引脚3(SCLK)如果在转换结束后读取结果,则以SCLK的频率读取。它可以与CLK的频率不同,最大为5MHz。
  •   引脚5(DOUT)为串行数据输出脚,先输出最高位。
  •   引脚8(CS)为片选信号,允许串行输出。
  •   引脚12(REF)为参考电压输入端,输出范围为0~5V。
  •   引脚11(AIN)为模拟输入,输入范围为0~VRFEF或-VREF~+VREF。
  •   引脚6,14(DNCD,AGND)分别为数字地,模拟地。
  •   引脚4,16(VDDD,VDDA)分别为+5V数字电源,+5V模拟电源。
  •   引脚11,15(VSSD,VSSA)分别为-5V数字电源,-5V模拟电源。

MAX194的管脚排列

3 MAX194的应用电路

  MAX194可广泛应用于工业控制,测量,数字信号处理等方面。

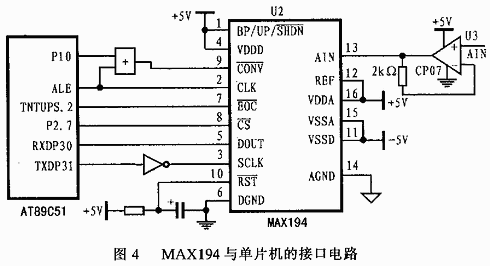

  图4为笔者在锅炉测温系统中用MAX194与单睡机进行接口的接口电路,该接口将CS接P2.7脚,并由软件发出片选信号。用于转换的时间脉冲CLK由89C51的ALE脚产生。89C51的TXD经非门接SCLK,以用做读取数据的时钟。

在锅炉测温系统中用MAX194与单睡机进行接口的接口电路

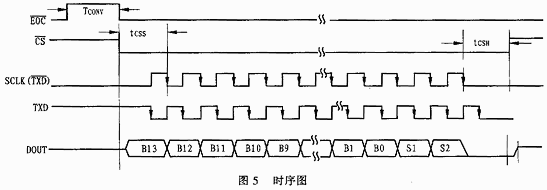

  读出转换结果有两种方式,一种是在转换的过程中以CLK的时钟频率读出,另一种是在转换结束后以SCLK的时钟频率读出。笔者选择在转换结束后读取结果的方式(第二种)。该方式在转换结束以后,当EOC变低并且在CS也为低时,在DOUT上输出最高位,之后在SCLK的下降沿依次输出其它位。SCLK允许的最高频率是5MHz。图5为其时序图。

时序图

  图中,tCONV为转换时间;tCSS为CS下降模沿的时间;tCSH为SCLK最后一个下降沿至CS上升沿的时间。

4 注意事项

  采用图4电路进行接口设计时,应注意以下几点;

  (1)Tcss必须大于75μs,应在程序中先置CS为零,然后再发转换开始信号。

  (2)转换开始脉冲必须与转换时钟同步,为此在P1.0和ALE之间应加一个或门后再接至CONV,以确保同步。

  (3)在TXD直接至SCLK相连时,由于89C51在TXD的下降沿读数,而TXD(SCLK)的第一个下降沿以开始输出次高位,这样以会丢失最高位。为此,可在TXD与SCLK之间接一个反相器,这样在TXD的下降沿读入数据时,即可在TXD的上升沿(SCLK的下降沿)使DOUT输出数据。由于读入数据和输出数据是分时进行的,因而保证了这种先读出最高位,再输出次高位的全数据输出方式。

  (4)由于在收缓冲器SBUF中,数据的存储顺序为:

d6 d7 d8 d9 d10 d11 d12 d13

  所以要在程序中重新排列其顺序,图6为其程序框图,具体的程序如下:

  ADZHUAN:CLR PSW

  CLR C

  CLR P2.7

  MOV P0,#02H

  MOV R1,#03H

  SETB P1.0

  CLR P1.0

  SETB P1.0

  SETB P3.2

  HERE:JB P3.2,HERE

  LOOP:MOV SCON,10H

  WAIT1:JNB RI,WAIT1

  MOV A,SBUF

  MOV @R1,A

  INC R1

  DJNZ R0,LOOP

  SETB P2.7

  LCALL EXCH

  RET

  EXCH:MOV R1,30H

  MOV A,#00H

  CLR C

  MOV R7,#08H

  LOOP0:XCH A,R1

  RRC A

  XCH A,R1

  RLC A

  DJNZ R7,LOOP0

  MOV 32H,A

  MOV R1,31H

  MOV A,#00H

  CLR C

  MOV R7,#08H

  LOOP1:XCH,A,R1

  RRC A

  XCH A,R1

  RLC A

  DJNZ R7,LOOP1

  MOV 33H,A

  RET

程序框图
