鼎阳科技全新发布SHA860A系列手持式信号分析仪,可进行5G信号分析

2024-01-03
来源:鼎阳科技

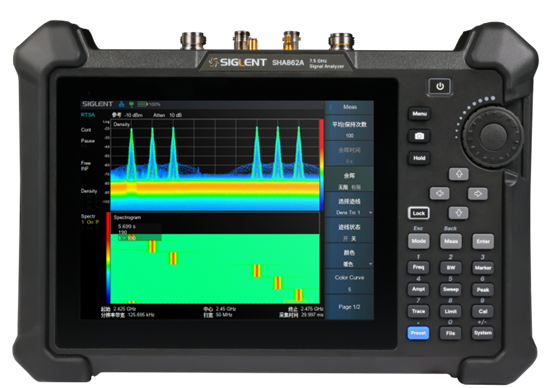

SHA860A是一款专用于现场测试的手持式信号分析仪其频率范围9 kHz~3.6 / 7.5 GHz(5 kHz起可测试),实时分析带宽高达110 MHz,配备5G NR OTA测试、LTE FDD/TDD OTA测试、实时频谱分析、IQ 数据采集、脉冲测量分析以及室内/室外地图等多种实用功能。在5G网络中的天线系统测试、信号质量评估、发射机系统安装或维护以及其它无线技术检测领域有着广泛的应用价值。

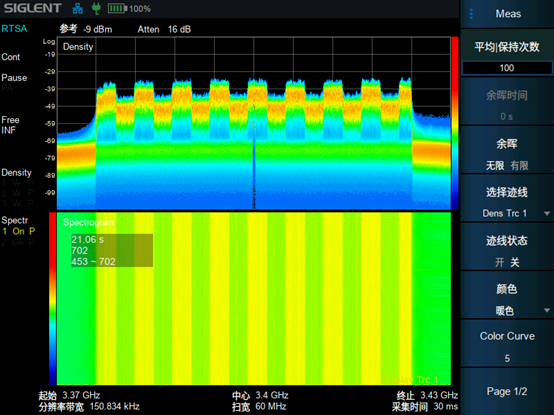

实时频谱分析 RTSA

SHA860A实时分析带宽最大 110 MHz,能以100% POI 捕获最短 3.51 µs 的信号。RTSA模式下,分析仪能在实时分析带宽之内无缝地进行FFT计算和频谱触发,十分有利于瞬态信号的捕获,分析信号频率、信号特征、持续时长、幅度变化等。在频谱监测、跳频电台测试、振荡器研发等领域有着广泛的应用。


5G NR OTA测量

SHA860A的5G NR OTA测量功能可以对多小区进行空中接口(OTA)的测试,提供物理小区 ID、波束号、 GSCN、SS-RSRP 、SS-RSRQ、SS-SINR、SS-RSSI、EVM等解调指标。

随着无线通信的迅速发展,运营商需要快速引入5G NR网络。SHA860A的5G NR OTA测量功能可以测试信号和发射机质量,通过对不同频率、不同频段、不同工作模式以及不同类型的发射天线系统进行数据采集分析,并根据不同接收端的测量值判断是否为异常状态,进而实现对故障的定位与跟踪功能。便于工程师现场测试和部署5G 基站,有效地提高无线网络性能及用户体验。


LTE FDD/TDD OTA测量

SHA860A的LTE OTA测量功能十分完备,能为用户提供包括PCI、扇区 ID、小区组、频率误差、时间偏移、同步状态、平均 EVM、峰值 EVM、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)等解调指标,并用星座图方式显示 LTE 信号质量。

OTA 测量功能在小区优化和干扰协调方面具有广泛的应用前景,可以为通信运营商提供更准确、更智能的小区管理和优化手段,从而提高通信质量和用户体验,促进无线通信技术的发展和应用。

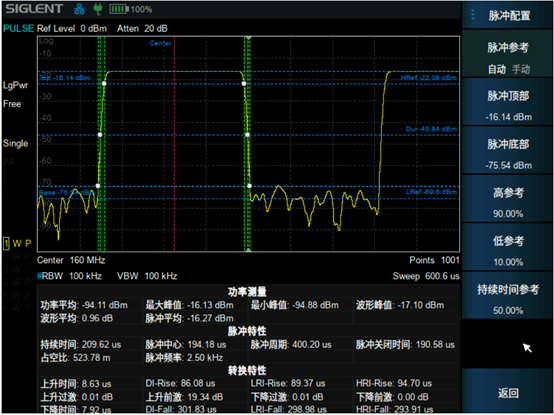

脉冲参数分析

SHA860A脉冲分析功能最大测量点数达 10001点,且支持功率测量、脉冲特性、转换特性测量;支持正峰值检波、负峰值检波、采样检波、平均检波、常规检波。可帮助工程师准确分析和掌握信号特征,评估和验证射频设备性能。


室内/室外地图

除了测量 5G和 LTE基站的性能外,基站技术人员还需进行信号覆盖分析,以便运营商分析基站周边的覆盖条件。SHA860A的室内/室外地图模式可以帮助技术人员了解基站的位置、天线的高度和方向等,对信号覆盖情况进行全方位的掌控,轻松地识别出信号覆盖差或者存在高度干扰的区域,进而采取相应的措施进行优化,快速提高基站技术人员的工作效率。

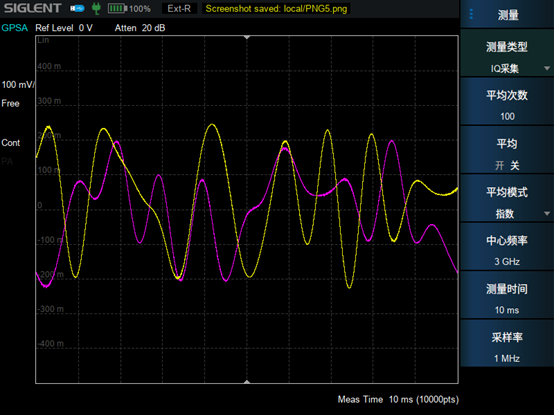

IQ 数据采集

SHA860A的IQ 数据采集功能拥有300 MHz采样率,100 MHz信号带宽,其高精度、高速度、高可靠性可以捕捉频谱仪输入的模拟信号并转换为频谱数据,不仅能帮助用户记录和显示频谱数据,还可以将数据存储到本地或USB,具有极佳的灵活性。


鼎阳科技SHA860A 手持式信号分析仪除了频谱分析模式之外,同时支持矢量网络分析、天线和电缆测试模式,便携高效且功能强大,是工程师在外场测试的绝佳利器。
