2023年12月12日，致力于亚太地区市场的国际领先开云棋牌官网在线客服元器件分销商---大联大控股宣布，其旗下世平推出基于易冲开云棋牌官网在线客服（ConvenientPower）CPSQ5206芯片的DC/DC电压调节方案。

　　图示1-大联大世平基于易冲开云棋牌官网在线客服产品的DC/DC电压调节方案的展示板图

　　在当今的汽车技术中，DC/DC转换器已经成为了不可或缺的一部分，它担当着调节电压、稳定电源输出的重要角色。由大联大世平基于易冲开云棋牌官网在线客服CPSQ5206芯片推出的DC/DC电压调节方案提供低于、高于或完全等于输入电压的调节电压。基于不同的输入和输出电压组合，转换器以降压升压或降压模式运行，从而实现不同操作模式之间的动态无缝切换。并且方案符合AEC-Q100规范，能够提供全面的安全保护。

　　图示2-大联大世平基于易冲开云棋牌官网在线客服产品的DC/DC电压调节方案的场景应用图

　　CPSQ5206是易冲开云棋牌官网在线客服旗下的一款符合AEC-Q100认证的同步4开关Buck-Boost控制器，支持3.8V到36V的宽输入电压范围，并提供2.0V到36V可编程输出电压，分辨率为10mV。当使用5mΩ电流传感电阻时，控制器可输出高达8A的调节电流。此外，为确保变流器的安全运行，CPSQ5206提供输入/输出过压保护、输出短路保护、MOSFET逐周期限流和热关机等全面保护。

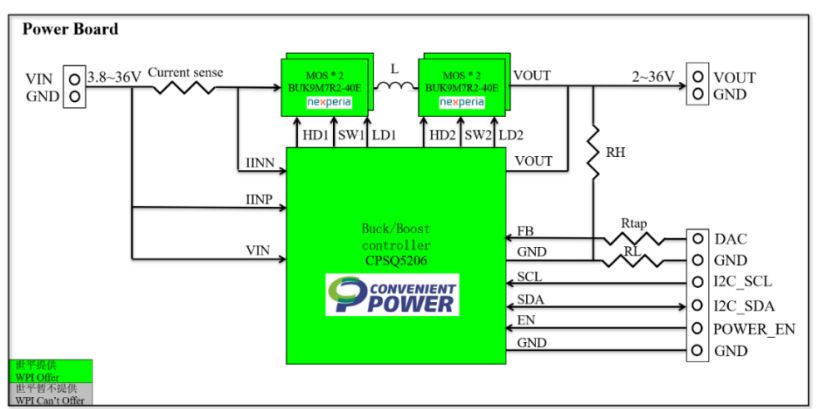

　　图示3-大联大世平基于易冲开云棋牌官网在线客服产品的DC/DC电压调节方案的方块图

　　在PCB设计方面，本方案具有合理的布局和布线，同时充分考虑了大功率和小信号之间的隔离。通过综合低功耗元件、合理的layout、充分散热等因素，使得转换效率能够达到95%以上。

　　核心技术优势：

• 符合AEC-Q100规格适用于汽车应用；

• 单电感，4开关Buck-Boost控制器，用于高效升压/降压DC/DC转换：

　　▲8V到36V宽输入电压范围；

　　▲Buck、Buck-Boost与Boost模式间无缝切换；

　　▲可选择200KHz、400KHz、600KHz和800KHz开关频率；

　　▲轻负载下可配置成PFM或FPWM操作。

• 用于USB-PD PPS应用的可编程输出电压和电流调节：

　　▲输出范围从0V到36V，步长为10mV；

　　▲可选高达8A的输出调节电流，步长为50mA（带有5mΩ输出电流传感电阻器）；

　　▲可选符合USB PD 3.0规范的VOUT转换速率。

• 可选外部同步时钟，以避免频率干扰和串扰；

• 可选可编程扩频用于EMI缓解；

• 集成VOUT放电功能；

• 全面的保护功能：

　　▲可编程输入过压保护；

　　▲输出过压保护；

　　▲可选间续模式用于输出短路保护；

　　▲MOSFET的逐周期电流限制；

　　▲热关机。

• 5mm x 5mm 28-pin QFN封装。

　　方案规格：

• 符合AEC-Q100规格；

• 8V到36V宽输入电压范围，可编程2.0V到36V输出电压；

• 400KHz开关频率；

• 采用定频结构并且频偏极小，满足严格的车规需求；

• 选用车规级元件，保证整体方案的车用安全性；

• 转换效率≥95%。
