2023年7月4日，业内知名的数字前端EDA供应商思尔芯（S2C），发布了最新一代原型验证解决方案——芯神瞳逻辑系统S8-40。新产品除了支持PCIe Gen5，还拥有丰富的连接选项，海量的数据传输带宽，以及完整的原型验证配套工具，为当前如AI、GPU芯片等大存储和大数据设计提供了有效的解决方案。

　芯神瞳逻辑系统S8-40的三大优势：

支持全速PCIe Gen5：支持PCIe Gen5 x 4与CXL（EP）的连接，以及PCIe Gen5 x 8与CCIX（RC/EP）的连接。这使得它能够以高速率PCIe进行数据传输，满足PCIe相关的验证或是对带宽要求高的应用。

　丰富的连接选项：支持包含Prodigy+, FMC+, PGT+, MCIO在内的多样高速I/O连接器，丰富的连接选项方便用户根据具体的子卡应用需求进行配置，并高速多核组网，实现灵活拓扑。

　海量的数据传输带宽：除了支持104个28Gbps的GTM和28个32Gbps的GTYP，还提供32个56Gbps的GTM，总带宽最高可达5600 Gbps，大大加速传输效率，显著提升性能。

　　随着AI、5G、区块链、物联网等尖端技术的不断发展，对数据存储和实时处理的需求日益增大。针对这一挑战，思尔芯开发了第8代原型验证产品——S8-40，具备更新的高速互联协议适配、更多的算法支持和更高的数据处理能力，以满足新时代验证任务的需求。

　　1.支持PCIe Gen5等诸多高带宽协议

　　S8-40适用于处理复杂的逻辑电路和大规模数据，可支持诸多高带宽协议，例如PCIe Gen5、600G Ethernet MAC、600G Interlaken等，可更真实地贴近客户要验证的设计。许多芯片设计企业指出，他们为了缩短产品面市时间，迫切需要支持PCIe Gen5的原型验证系统和CXL、CCIX等高速互连协议。这些协议可以提供更高的数据传输速率，满足更强大的性能需求。

　　对此，芯动科技CEO敖海先生表示：

　　在高速变化的市场环境中，是否能够快速开发并呈现我们的产品方案显得至关重要。芯神瞳 S8-40不仅提供了出色的数据传输带宽和算法处理能力，更是支持了PCIe Gen5以及CXL、CCIX等高速互连协议，这正是我们的硬件和软件团队所期盼的。这将极大地促进我们软件团队提升硅前软件开发速度。

　　相较于上一代PCIe Gen4的16GT/s，PCIe Gen5将信号速率翻倍至32GT/s，更好地支持对吞吐量要求高的高性能设备，也为新型和速度最快的外围设备提供了更好的选择，同时释放了更多可用带宽。CXL和CCIX均为用于处理器间高速连接的通信协议。CXL可减少数据中心设备的延迟并增加数据传输速度，尤其适用于数据中心的应用。而CCIX提供高速、低延迟的连接，并允许处理器和加速器共享同一内存空间，大大减少数据移动，提高处理效率。

　　S8-40支持PCIe Gen5 x 4与CXL的连接，以及PCIe Gen5 x 8与CCIX的连接，这意味着它能够以极高的速率进行数据传输，满足高带宽应用的需求，同时还可以进行与PCIe相关的验证。

　2.丰富I/O选项和海量带宽

　　在原型验证过程中，高速互联的重要性不言而喻。这意味着工程师可以更高效地在板级验证前进行数据传输和处理，以提高整个设计流程的效率。尤其是在一些大数据处理需求较高的场景中，如人工智能，高速的数据传输能力可以有效地消除数据瓶颈，提升整体设计性能。

　　在新一代产品中，思尔芯对高速I/O连接器进行了重大升级，提供了多样的连接选项，以及最高达5600 Gbps的总带宽，并高速多核组网，实现灵活拓扑。这可以支持需要大量数据处理的应用，例如大规模的数字信号处理等，极大提升了设计团队的生产力。例如，在SoC设计验证过程中，可能需要大量的模拟和实时数据流通过多个接口进行传输。S8-40包含28个GTYP，每秒可以传输32.75Gbps，从而能够支持需要大量数据处理的应用。

　　这不仅可以提升设计的灵活性，因为设计师可以借助这种高速接口处理更复杂、更大规模的设计问题，而且在进行如此高速的数据传输时，设计师需要保证数据的完整性和准确性。在这个过程中，S8-40的高速数据传输能力可以显著降低数据传输的延迟，同时提供更高的吞吐量，以此加速验证过程，缩短设计周期。

　　3.资源增强和全面的工具集成

　　与思尔芯上一代芯神瞳逻辑系统S7-19P相比，S8-40在内部存储容量和DSP引擎方面有了更大的提升，提供5.37倍的内存储和3.73倍的DSP引擎。这种提升可协助算法类的验证，例如AI的神经网络模型，车用的自动驾驶系统，和高性能计算（HPC）。

　　针对原型验证中至关重要的设计分割问题，S8-40的高速I/O在搭配Player Pro - CT软件SerDes的TDM模式下，以更高效的方式进行级联，实现灵活拓扑，打破I/O数量的限制，有助于大规模芯片设计实现更高的编译效率和更好的分割性能。

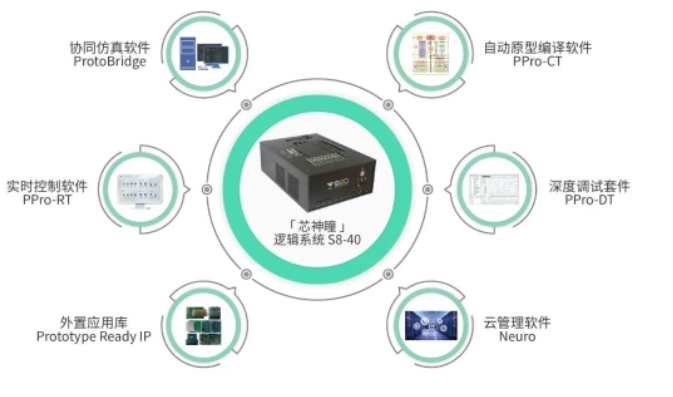

　　S8-40还能与芯神瞳的其他工具对接，MDM Pro调试解决方案提供了深度追踪，无需消耗内部的FPGA内存，同时支持跨多个FPGA的同时调试；以及ProtoBridg解决方案可以实现主机PC和原型系统之间高速交换大量数据。借助这些配套工具，S8-40在设计分割、深度调试和高速交换方面的能力得以显著增强。用户还可以选择使用思尔芯 90 多种应用接口子卡，以快速构建目标原型系统。

　思尔芯董事长兼CEO林俊雄先生表示：

　　我们看到如今人工智能市场的崛起，该领域的市场需求旺盛，并意识到迅速开发和展示针对特定应用的解决方案的重要性。芯神瞳逻辑系统S8-40提供了高性能和对PCIe Gen5的支持，可以更好地协助客户加快芯片设计创新，这也是我们快速响应，并与客户进行深度合作的成果。

　　在当前数字化时代，日益丰富的应用领域对EDA工具有着不同的使用场景需求。思尔芯十九年来一直坚持贴近客户和敏捷响应的核心价值，布局完善的EDA产品线用以打造数字前端EDA全流程，将持续创新为数字化产业链赋能。

关于思尔芯S2C

　　思尔芯（S2C）自2004年设立上海总部以来始终专注于集成电路EDA领域。作为业内知名的EDA解决方案专家，公司业务聚焦于数字前端EDA，已覆盖架构设计、软件仿真、硬件仿真、原型验证、验证云服务等工具。已与超过600家国内外企业建立了良好的合作关系，服务于人工智能、高性能计算、图像处理、数据存储、信号处理等数字电路设计功能的实现，广泛应用于物联网、云计算、5G通信、智慧医疗、汽车电子等终端领域。

　　公司总部位于上海，并建立了全球化的技术研发与市场服务网络，在北京、深圳、西安、香港、东京、首尔及圣何塞等地均设有分支机构或办事处。

　　思尔芯在EDA领域的技术实力受到了业界的广泛认可，通过多年耕耘，已在原型验证领域构筑了技术与市场的双优势地位。并参与了我国EDA团体标准的制定，承担了多项国家及地方重大科研项目。
