RISC-V 异常处理在 KVM 中的实现

  前言

  Trap 处理是 RISC-V 虚拟化实现中的重要部分,包括异常和中断两个部分。当前 KVM 是 RISC-V 虚拟化扩展在软件层面较为可靠的实现,本文将结合 RISC-V 特权指令集手册的规定,分析 KVM 中有关异常处理的实现,中断部分由于涉及较多驱动层面的内容,故将在之后的文章中结合 MMIO,timer 等做具体探讨。

  软件版本


KVM 异常处理

  异常处理入口

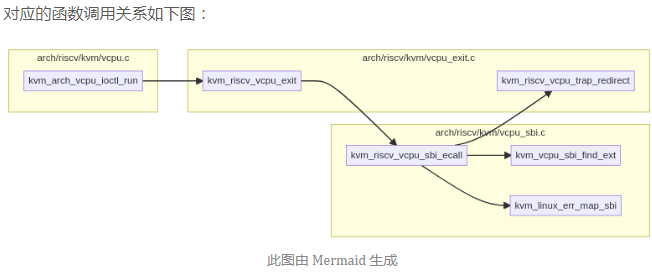

  在 KVM 对 RISC-V H 扩展的实现中,与异常处理相关的函数调用关系如下图所示。目前的实现中,KVM 能够处理三类异常。即虚拟机内的 page fault、虚拟指令异常和系统调用,三种不同的异常处理分别对应了不同的实现。


  异常分类及其定义

  kvm_arch_vcpu_ioctl_run 函数用于实现 vCPU 的运行。其调用 kvm_riscv_vcpu_enter_exit 函数进入 vCPU 的运行,此时 Guest 进入运行状态,CPU 处于 VS 或者 VU 模式。当 Guest 发生无法处理的异常时,Guest 退出,CPU 进入 HS 模式,随后 KVM 调用 kvm_riscv_vcpu_exit 来实现对异常的处理。

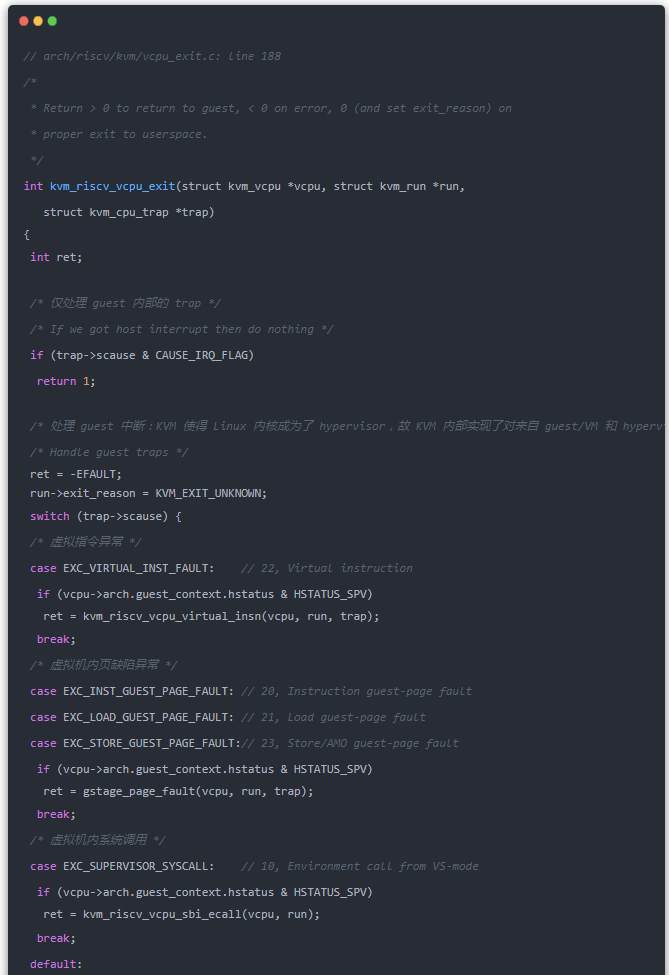

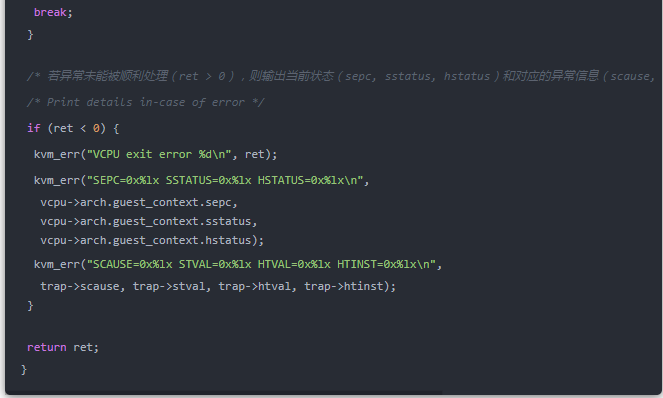

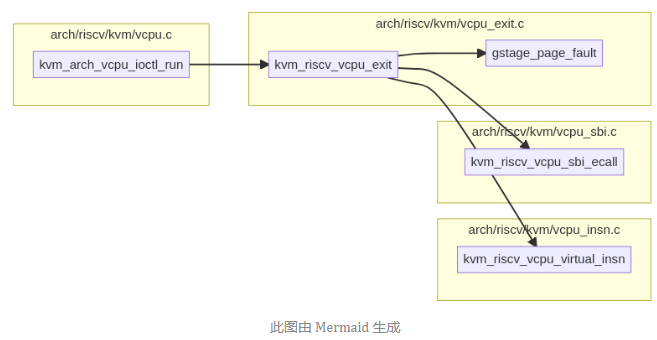

  kvm_riscv_vcpu_exit 函数内部包含三个部分,分别对应三种异常的处理,代码如下:



  如上所示,KVM 的实现中包含了三类异常:

  虚拟指令异常;

  Guest page fault;

  SBI 系统调用。

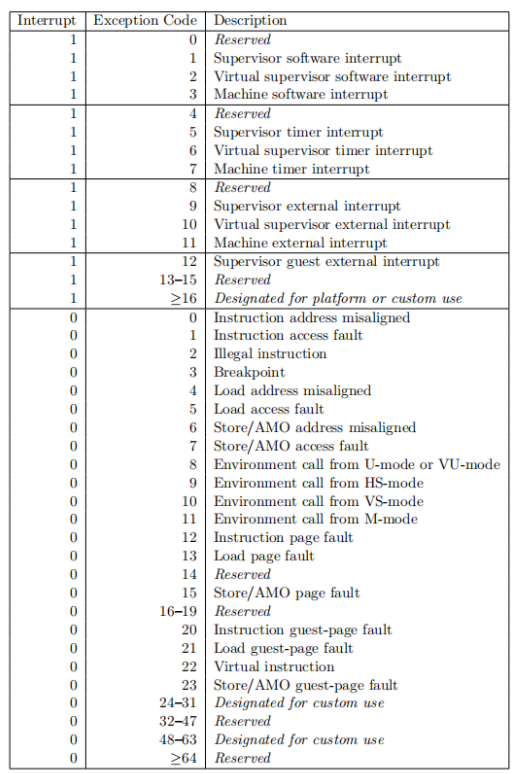

  特权指令集手册 中规定了每种异常对应的编码(即 scause 的可能的值),在进行异常处理时,可依据据 scause 的具体值确定其处理方式,如下表所示。


  cause code

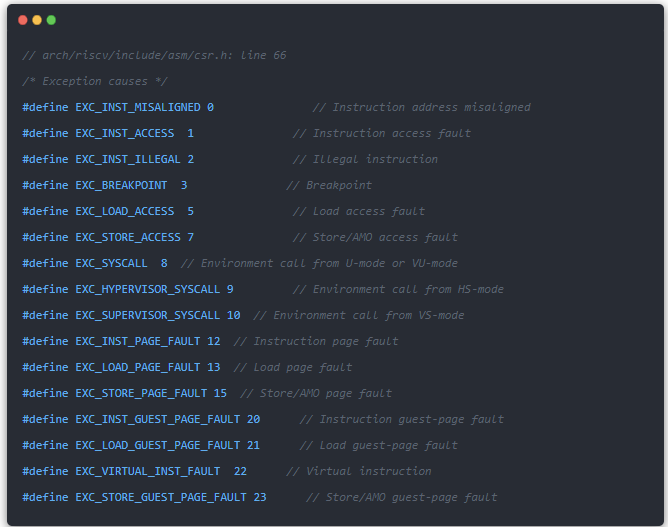

  在 KVM 中,其对应宏的定义如下:


  虚拟指令异常

  其中,EXC_VIRTUAL_INST_FAULT 即 virtual instruction exception 对应如下情况:

  在 VS-Mode 或 VU-Mode 下访问特定 CSR 的特定位;

  在 VS-Mode 或 VU-Mode 下执行无权限的指令如 HFENCE, HLV, HSV 等。

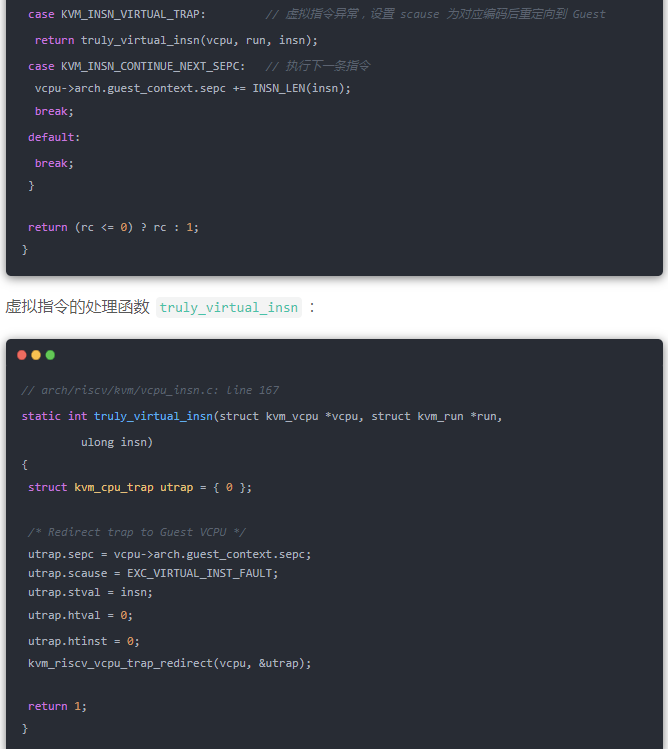

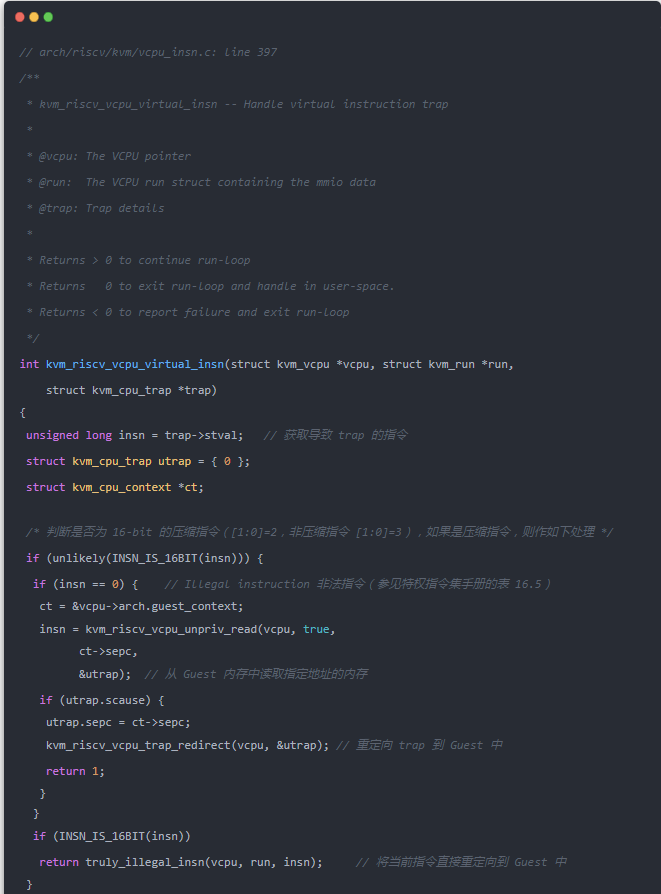

  KVM 中 virtual instruction 异常的处理如下:

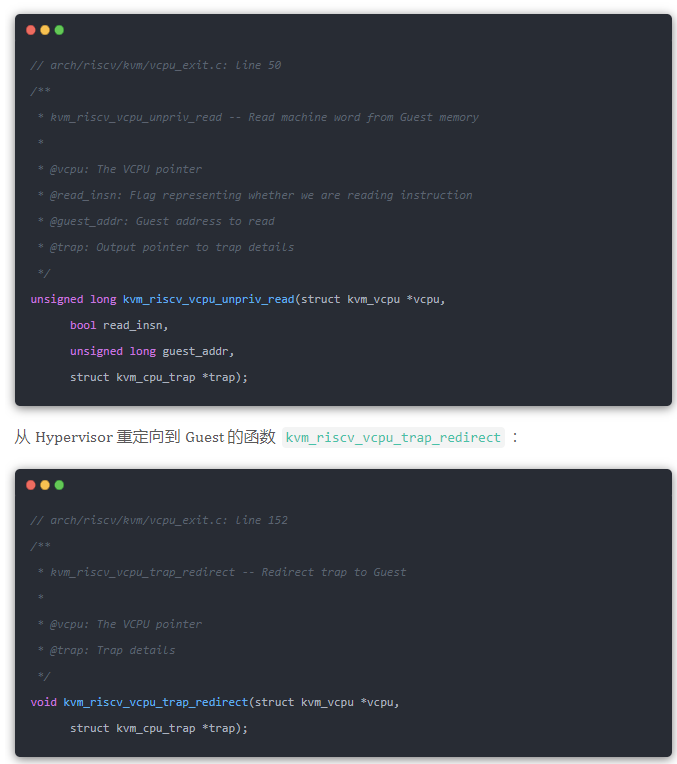

  其中用于处理具体指令的函数其原型或定义如下:

  处理非法压缩指令时,用于从 Guest 获取合法指令的 kvm_riscv_vcpu_unpriv_read 函数:

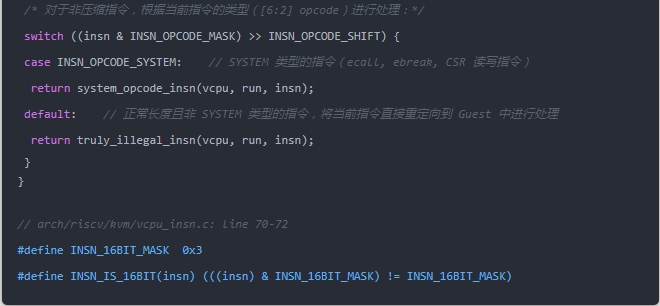

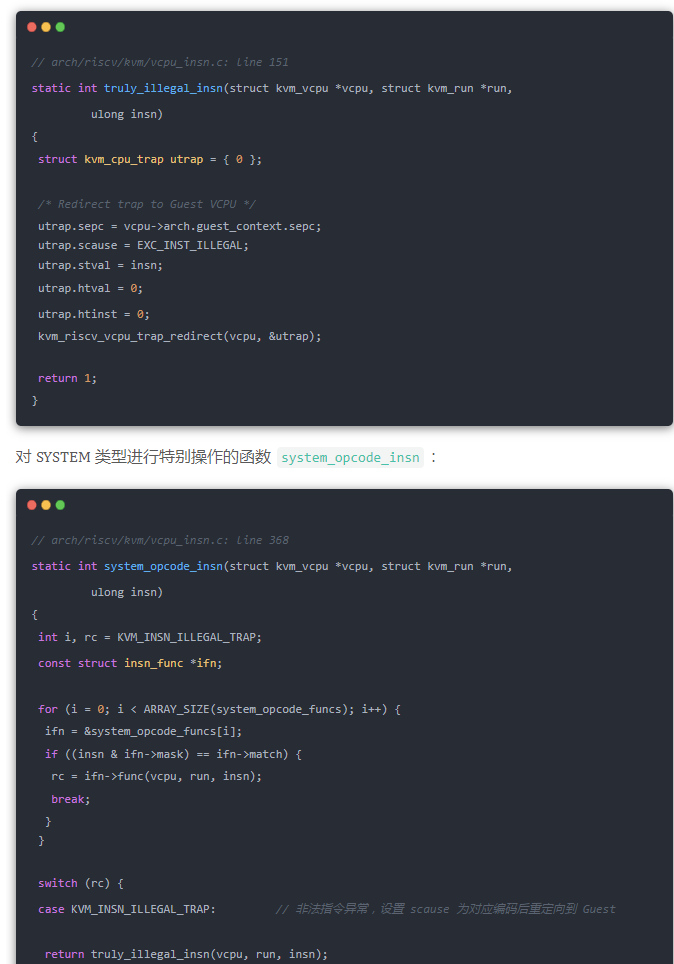

  对合法的压缩指令以及非 SYSTEM 类型的非压缩指令,不进行额外处理,直接调用 truly_illegal_insn 函数处理,保存当前 trap 的具体信息,将 Guest PC 设置为 Guest 中对应的异常向量, 然后返回到到 Guest 中对异常进行处理:

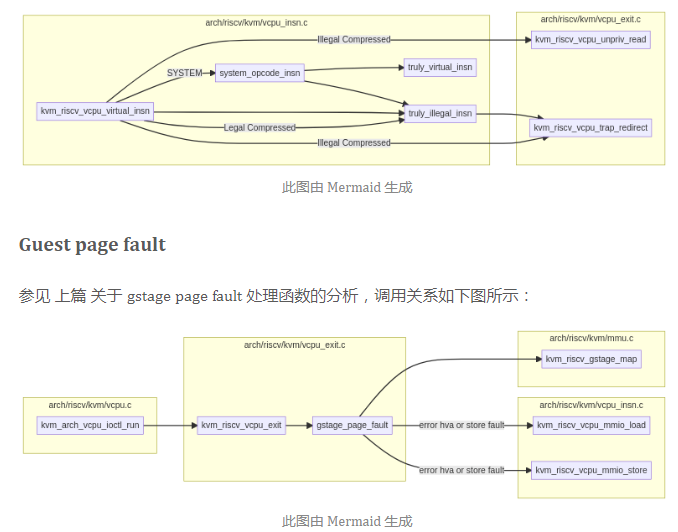

  其调用关系如下图所示:


  SBI 系统调用

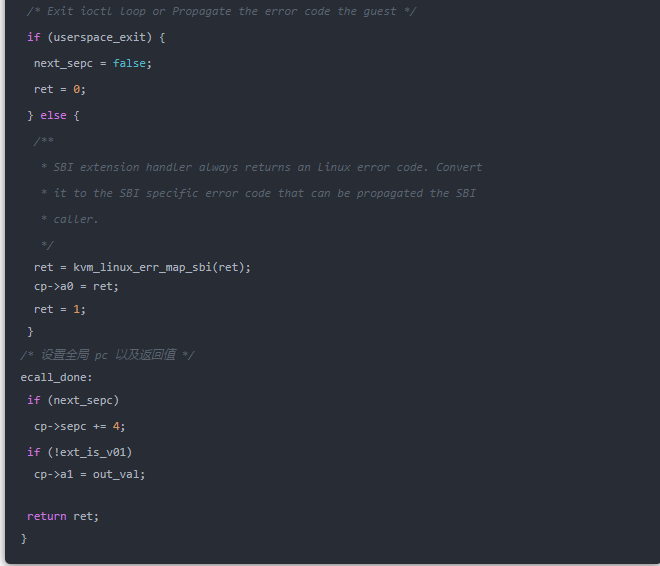

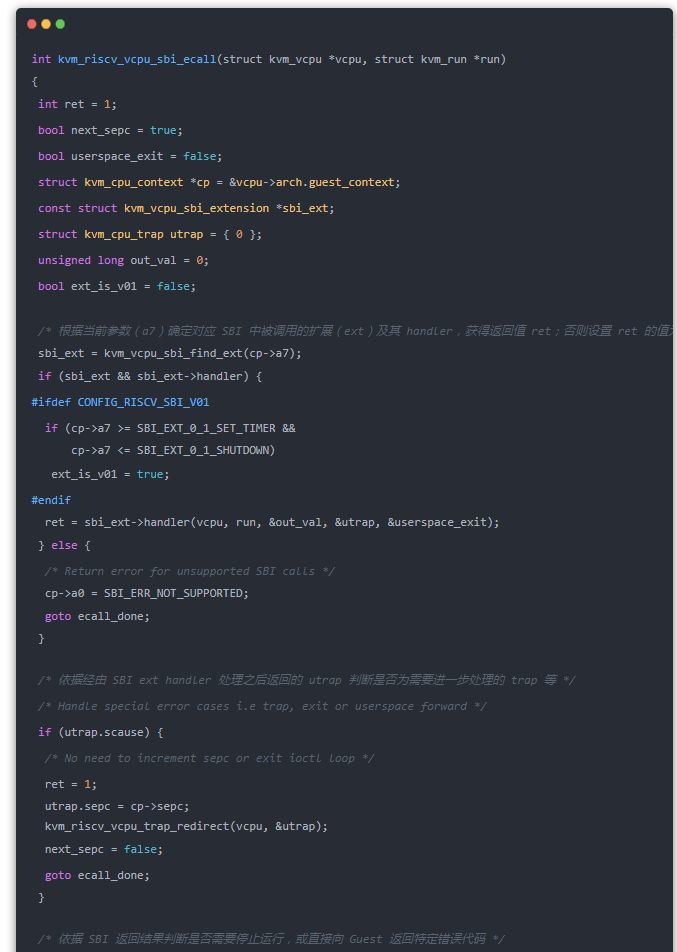

  系统调用的处理通过调用 kvm_riscv_vcpu_sbi_ecall 函数实现,如下方代码块所示:

  SBI(Supervisor Binary Interface) 是直接运行在 Machine Mode 下的,为上层 OS 提供统一接口的程序,具有最高权限。而 Guest 访问 SBI 系统调用,是在 KVM 中模拟实现,不是实际访问 Machine Mode 中的 SBI firmware。KVM 通过直接访问和设置寄存器(cp->a7, cp->a0, cp->a0 等)的值来实现对 SBI 系统调用的处理。




  总结

  本文结合 KVM 中有关异常处理的实现,讨论了在添加 H 扩展之后的虚拟指令异常、guest page fault 以及来自 guest 的系统调用的处理。
