大联大品佳集团推出基于Infineon产品的蓝牙音乐灯控发射器方案

2023-06-07
来源:大联大控股

  2023年6月7日,致力于亚太地区市场的国际领先开云棋牌官网在线客服元器件分销商---大联大控股宣布,其旗下品佳推出基于英飞凌(Infineon)CYW20820产品的蓝牙音乐灯控发射器方案。

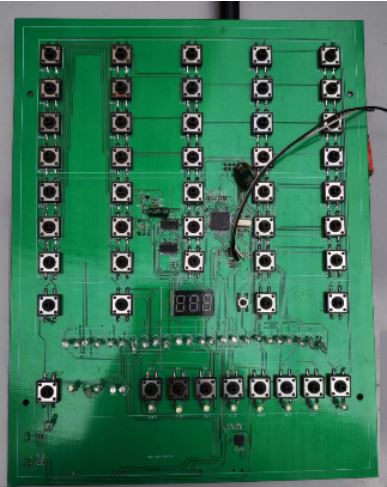

  图示1-大联大品佳基于Infineon产品的蓝牙音乐灯控发射器方案的展示板图

  在智能照明时代,蓝牙灯控发射器被广泛应用于智能灯光设计中。借助该产品,可以让灯光与音乐相结合,从而达到灯随乐动,营造出不同的氛围效果。为了加快此产品设计,大联大品佳基于Infineon CYW20820产品推出了蓝牙音乐灯控发射器方案,适用于舞台、KTV、音乐喷泉等场景的氛围灯光秀设计。

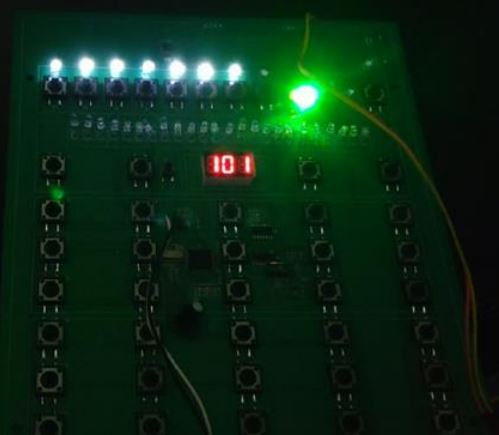

  图示2-大联大品佳基于Infineon产品的蓝牙音乐灯控发射器方案的场景应用图

  本方案所采用的CYW20820是一款支持蓝牙5.2规范的单芯片解决方案产品,可为针对蓝牙Mesh、音频、语音、可穿戴设备、鼠标、键盘、游戏、控制器、遥控器以及其他广泛的物联网(IoT)应用提供支持。在连接性能方面,CYW20820能够提供可靠的连接,并且其内置的带有浮点运算单元的Arm® Cortex®-M4微控制器可以实现高性能计算。它是一款高度集成的器件,具有多个数字接口、经过优化的存储子系统和功率放大器等,能在低功耗(LE)和基本速率(BR)模式下,提供高达11.5dBm的发射输出功率,从而缩小设备的尺寸,并降低部署蓝牙解决方案的相关成本。

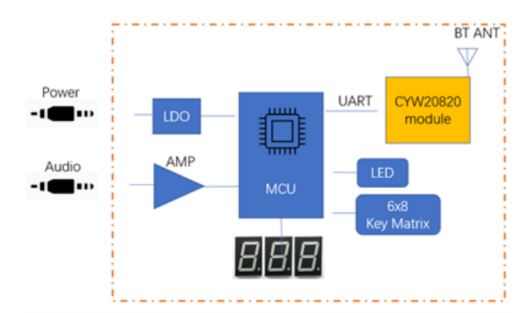

  图示3-大联大品佳基于Infineon产品的蓝牙音乐灯控发射器方案的方块图

  在实际使用时,播放器通过Audio的lineout将音频传输给本方案,再经放大器放大Audio信号,然后经过ADC采用得到Audio的幅值后,通过蓝牙将Audio的幅值发送出去,音乐灯接收到来自灯控发射器的命令后,再根据命令控制和调节灯光的变换,包括色彩、亮度、渐变等。

  核心技术优势:

  • 蓝牙部分:

  ▲支持蓝牙5.2;

  ▲蓝牙包括BR,EDR 2Mbps和3Mbps,eSCO,Bluetooth LE,以及LE 2Mbps;

  ▲发射功率达11.5dBm;

  ▲接收灵敏度为-94.5dBm。

  • MCU部分:

  ▲Arm®Cortex®-M4内核,最高频率为96MHz;

  ▲256KB on-chip Flash、176KB on-chip RAM;

  ▲加密支持AES-128和真随机数发生器(TRNG);

  ▲OTA固件更新。

  • 外设:

  ▲多达40个GPIOs;

  ▲I2C、I2S、UART和PCM接口;

  ▲两个Quad-SPI接口;

  ▲具有多达28个模拟通道的辅助ADC。

  方案规格:

  • 无线:蓝牙5.2;

  • 供电:5V;

  • 按键数:48键;

  • 遥控距离:≧50米;

  • 整机功耗:工作电流60mA;

  • 待机功耗μA级,几乎不耗电;

  • 支持灯光模式:32种;

  • 发射功率:11dB;

  • 接收灵敏度:-94.5dBm。
